IPv6 в Cisco или будущее уже рядом

Введение

Адресация в IPv6

Базовая настройка интерфейсов

Статические маршруты

Динамическая маршрутизация

Списки доступа

Туннелирование в среде IPv4 и IPv6

Виртуальные процессы маршрутизации (VRF)

Заключение

Введение

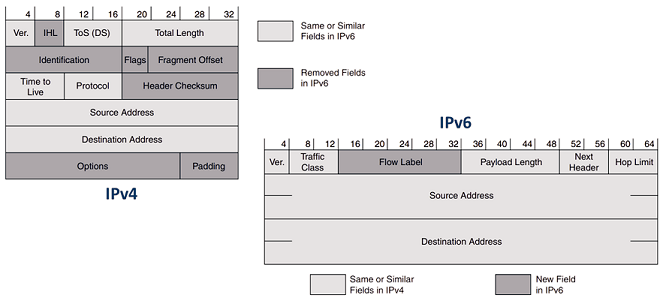

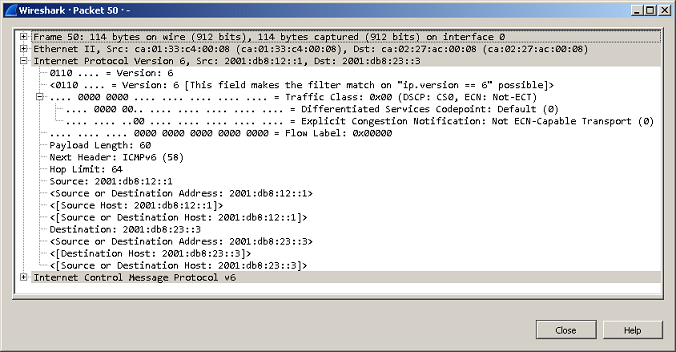

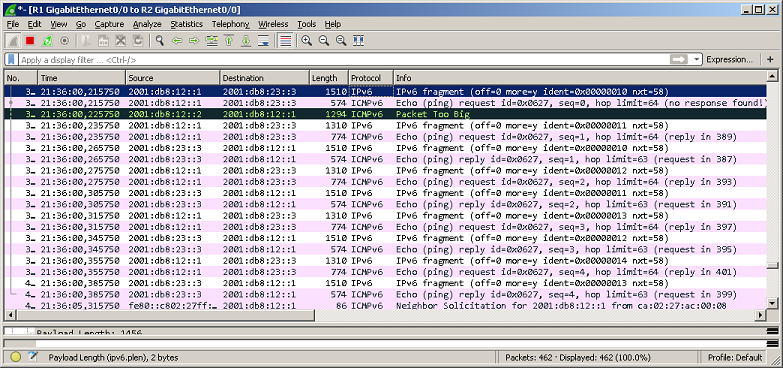

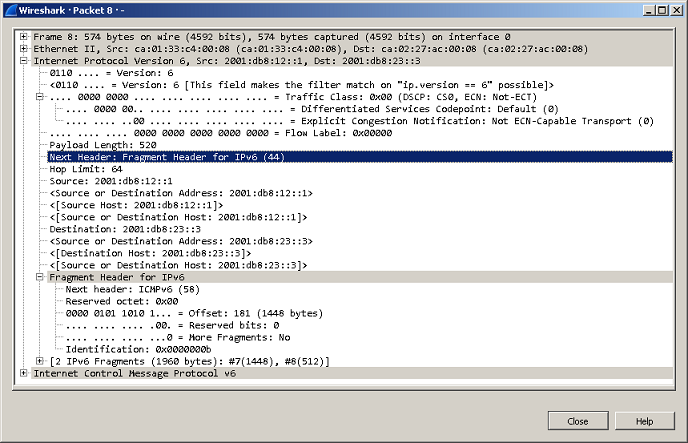

Протокол IPv6 является наследником повсеместно используемого сегодня протокола IP четвёртой версии, IPv4, и естественно, наследует большую часть логики работы этого протокола. Так, например, заголовки пакетов в IPv4 и IPv6 очень похожи, используется та же логика пересылки пакетов – маршрутизация на основе адреса получателя, контроль времени нахождения пакета в сети с помощью TTL и так далее. Однако, есть и существенные отличия: кроме изменения длины самого IP-адреса, произошёл отказ от использования широковещания в любой форме, включая направленное (Broadcast, Directed broadcast). Вместо него теперь используются групповые рассылки (multicast). Также исчез ARP-протокол, функции которого возложены на ICMP, что заставит отделы информационной безопасности внимательнее относиться к данному протоколу, так как простое его запрещение уже стало невозможным. Мы не станем описывать все изменения, произошедшие с протоколом, так как читатель сможет с лёгкостью найти их на большинстве IT-ресурсов. Вместо этого покажем практические примеры настройки устройств на базе Cisco IOS для работы с IPv6.

Многие начинающие сетевые специалисты задаются вопросом: «Нужно ли сейчас начинать изучать IPv6?» На наш взгляд, сегодня уже нельзя подходить к IPv6 как к отдельной главе или технологии, вместо этого все изучаемые техники и методики следует отрабатывать сразу на обеих версиях протокола IP. Так, например, при изучении работы протокола динамической маршрутизации EIGRP стоит проводить настройку тестовых сетей в лаборатории как для IPv4, так и для IPv6 одновременно. Перейдём от слов к делу!

Адресация в IPv6

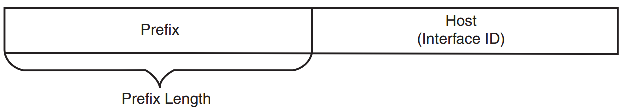

Длина адреса протокола IPv6 составляет 128 бит, что в четыре раза больше той, которая была в IPv4. Количество адресов IPv6 огромно и составляет 2128≈3,4•1038. Сам адрес протокола IPv6 можно разделить на две части: префикс и адрес хоста, который ещё называют идентификатором интерфейса. Такое деление очень похоже на то, что использовалось в IPv4 при бесклассовой маршрутизации.

Адреса в IPv6 записываются в шестнадцатеричной форме, каждая группа из четырёх цифр отделяется двоеточием. Например, 2001:1111:2222:3333:4444:5555:6666:7777. Маска указывается через слеш, то есть, например, /64. В адресе протокола IPv6 могут встречаться длинные последовательности нулей, поэтому предусмотрена сокращённая запись адреса. Во-первых, могут не записываться начальные нули каждой группы цифр, то есть вместо адреса 2001:0001:0002:0003:0004:0005:0006:7000 можно записать 2001:1:2:3:4:5:6:7000. Конечные нули при этом не удаляются. В случае, когда группа цифр в адресе (или несколько групп подряд) содержит только нули, она может быть заменена на двойное двоеточие. Например, вместо адреса 2001:1:0:0:0:0:0:1 может использоваться сокращённая запись вида 2001:1::1. Стоит отметить, что сократить адрес таким образом можно только один раз. Ниже приводятся правильные и неправильные формы записи IPv6 адресов.

Правильная запись.

2001:0000:0db8:0000:0000:0000:07a0:765d
2001:0:db8:0:0:0:7a0:765d
2001:0:db8::7a0:765d

Ошибочная форма.

2001::db8::7a0:765d
2001:0:db8::7a:765d

Забавные сокращения.

::/0 – шлюз по умолчанию
::1 – loopback
2001:2345:6789::/64 – адрес какой-то сети

Однако не все адреса протокола IPv6 могут быть назначены узлам в глобальной сети. Существует несколько зарезервированных диапазонов и типов адресов. Адрес IPv6 может относиться к одному из трёх следующих типов.

  • Unicast
  • Multicast
  • Anycast

Адреса Unicast очень похожи на аналогичные адреса протокола IPv4, они могут назначаться интерфейсам сетевых устройств, серверам и хостам конечных пользователей. Групповые или Multicast адреса предназначены для доставки пакетов сразу нескольким получателям, входящим в группу. При использовании Anycast адресов данные будут получены ближайшим узлом, которому назначен такой адрес. Стоит обратить особое внимание на то, что в списке поддерживаемых протоколом IPv6 адресов отсутствуют широковещательные адреса. Даже среди Unicast адресов существует более мелкое дробление на типы.

  • Link local
  • Global unicast
  • Unique local

Адреса, относящиеся к группе Unique local, описаны в RFC 4193 и по своему назначению очень похожи на приватные адреса протокола IPv4, описанные в RFC 1918. Адреса группы Link local предназначены для передачи информации между устройствами, подключёнными к одной L2-сети. Большинство адресов из диапазона Global unicast могут быть назначены интерфейсам конкретных сетевых узлов. Список зарезервированных адресов представлен ниже.

IPv6 адрес Длина префикса Описание Заметки
:: 128 - Аналог 0.0.0.0 в IPv4
::1 128 Loopback Аналог 127.0.0.1 в IPv4
::xx.xx.xx.xx 96 Встроенный IPv4 IPv4 совместимый. Устарел, не используется
::ffff:xx.xx.xx.xx 96 IPv4, отображённый на IPv6 Для хостов, не поддерживающих IPv6
2001:db8:: 32 Документирование Зарезервирован для примеров. RFC 3849
fe80:: - febf:: 10 Link-Local Аналог 169.254.0.0/16 в IPv4
fec0:: - feff:: 10 Site-Local Аналог сетей 10.0.0.0, 172.16.0.0, 192.168.0.0. RFC 3879. Устарел.
fc00:: 7 Unique Local Unicast Пришёл на смену Site-Local. RFC 4193
ffxx:: 8 Multicast -

Базовая настройка интерфейсов

Включение маршрутизации IPv6 производится с помощью команды ipv6 unicast-routing. В принципе, поддержка маршрутизатором протокола IPv6 будет производиться и без введения указанной команды, однако без неё устройство будет выполнять функции хоста для IPv6. Многие команды, к которым вы привыкли в IPv4, присутствуют также и в IPv6, однако для них вместо опции ip нужно будет указывать слово ipv6.

Настройка адреса на интерфейсе возможна несколькими способами. При одном лишь включении поддержки IPv6 на интерфейсе автоматически назначается link-local адрес.

R1#conf t
Enter configuration commands, one per line. End with CNTL/Z.
R1(config)#int gi0/0
R1(config-if)#ipv6 enable
R1(config-if)#^Z
R1#show ipv6 int bri
Ethernet0/0 [administratively down/down]
unassigned
GigabitEthernet0/0 [up/up]
FE80::C800:3FFF:FED0:A008

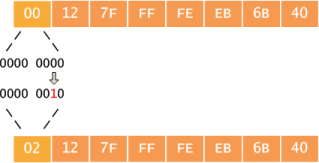

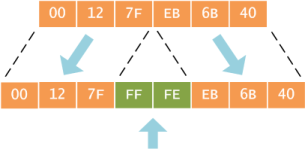

Вычисление части адреса link-local производится с помощью алгоритма EUI-64 на основе MAC-адреса интерфейса. Для этого в середину 48 байтного МАС-адреса автоматически дописывается два байта, которые в шестнадцатеричной записи имеют вид FFFE, а также производится инвертирование седьмого бита первого байта MAC-адреса. На рисунках ниже схематично показана работа обсуждаемого алгоритма.

Сравните указанный выше link-local адрес с физическим адресом интерфейса Gi0/0 маршрутизатора (несущественная часть вывода команды sho int Gi0/0 удалена).

R1#show int gi0/0
GigabitEthernet0/0 is up, line protocol is up
Hardware is i82543 (Livengood), address is ca00.3fd0.a008 (bia ca00.3fd0.a008)

EUI-64 часть IPv6 адреса: C800:3FFF:FED0:A008.

Назначение адреса на интерфейс вручную производится с помощью команды ipv6 address, например, ipv6 address 2001:db8::1/64. Возможно лишь указывать адрес сегмента сети, оставшаяся часть будет назначаться автоматически с использованием преобразованного с помощью EUI-64 физического адреса интерфейса, для чего используйте команду с ключевым словом eui-64.

R2#conf t
R2(config)#int gi0/0
R2(config-if)#ipv ad 2001:db8::/64 eui-64
R2(config-if)#^Z
R2#show ipv6 int bri
Ethernet0/0 [administratively down/down]
unassigned
GigabitEthernet0/0 [up/up]
FE80::C801:42FF:FEA4:8
2001:DB8::C801:42FF:FEA4:8

Обмен сообщениями внутри одного L2-сегмента только с помощью адресов link-local возможен и в некоторых случаях используется, однако в большинстве ситуаций интерфейсу должен быть назначен обычный маршрутизируемый IPv6-адрес. Так, например, соседство по протоколам OSPF или EIGRP устанавливается с использованием link-local адресов. Автоматический поиск соседа и другие служебные протоколы также работают по link-local адресам.

R1#sho ipv6 int brief
Ethernet0/0 [administratively down/down]
unassigned
GigabitEthernet0/0 [up/up]
FE80::C800:42FF:FEA4:8
2001:DB8::1
R1#sho ipv ei ne
IPv6-EIGRP neighbors for process 1
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 Link-local address: Gi0/0 12 00:01:03 39 234 0 3
FE80::C801:42FF:FEA4:8
R1#ping FE80::C801:42FF:FEA4:8
Output Interface: GigabitEthernet0/0
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to FE80::C801:42FF:FEA4:8, timeout is 2 seconds:
Packet sent with a source address of FE80::C800:42FF:FEA4:8
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 4/20/48 ms

Естественно, сохранилась и возможность автоматического назначения адреса в IPv6 с помощью протокола DHCP. Стоит, правда, отметить, что в IPv6 существует два различных типа DHCP: stateless и stateful, настройка которых производится с помощью команд ipv6 address autoconfig и ipv6 address dhcp соответственно.

Настройка «серверной» части практически не отличается от таковой для IPv4. Сначала требуется создать DHCP пул, после чего привязать его к интерфейсу. Привязка к интерфейсу осуществляется в явном виде с помощью интерфейсной команды ipv6 dhcp server name, где в качестве name выступает имя ранее созданного пула DHCP. Здесь же стоит отметить, что DHCPv6 не позволяет исключать определённые IPv6 адреса из диапазона так, как это делалось для IPv4 с помощью команды ip dhcp excluded-address, равно как и осуществлять ручную привязку адреса к клиенту.

ipv6 dhcp pool test
address prefix 2001:1::/64
dns-server 2001:1::1
domain-name foxnetwork.ru
interface GigabitEthernet1/0
no ip address
negotiation auto
ipv6 address 2001:1::1/64
ipv6 dhcp server test
ipv6 nd managed-config-flag
ipv6 nd other-config-flag

Команда ipv6 nd managed-config-flag указывает клиенту на необходимость использования DHCPv6 для получения адреса. Также можно уведомить клиента о необходимости получения дополнительных параметров (адрес DNS-сервера или имя домена) с помощью команды ipv6 nd other-config-flag.

Просмотреть информацию о настроенных пулах DHCPv6 можно с помощью команды show ipv6 dhcp pool.

R2#sho ipv dhcp pool
DHCPv6 pool: test
Address allocation prefix: 2001:1::/64 valid 172800 preferred 86400 (1 in use, 0 conflicts)
DNS server: 2001:1::1
Domain name: foxnetwork.ru
Active clients: 1

Список текущих клиентов отображается в выводе команды show ipv6 dhcp binding.

R2#show ipv6 dhcp binding
Client: FE80::C801:26FF:FEFC:1C
DUID: 00030001CA0126FC0008
Username : unassigned
IA NA: IA ID 0x00050001, T1 43200, T2 69120
Address: 2001:1::CDFD:B868:5AFF:F258
preferred lifetime 86400, valid lifetime 172800
expires at Mar 12 2015 08:56 AM (170469 seconds)

Сброс текущих привязок DHCPv6 производится с помощью команды clear ipv6 dhcp binding {* | ipv6-address}.

Вывод списка интерфейсов, на которых задействован протокол DHCPv6 производится с помощью команды show ipv6 dhcp interface.

R2#show ipv6 dhcp interface
GigabitEthernet1/0 is in server mode
Using pool: test
Preference value: 0
Hint from client: ignored
Rapid-Commit: disabled

Кроме stateful DHCPv6 оборудование Cisco поддерживает также версию DHCPv6 Lite, отличающуюся отсутствием команды address prefix внутри пула и интерфейсной опции managed-config-flag. В этом случае адрес интерфейса узла вычисляется на основе сообщения Router Advertisement.

ipv6 dhcp pool test
dns-server 2001:1::1
domain-name foxnetwork.ru
interface GigabitEthernet1/0
no ip address
negotiation auto
ipv6 address 2001:1::1/64
ipv6 dhcp server test
ipv6 nd other-config-flag

Также как и для IPv4 L3-коммутаторы и маршрутизаторы Cisco могут выполнять функции DHCP ретранслятора, для чего используется команда ipv6 dhcp relay destination ipv6-address, где ipv6-address – адрес сервера DHCPv6.

В DHCPv6 появилась очень интересная возможность – делегирование префиксов. Данная функция, на наш взгляд, будет наиболее востребована операторами связи, так как позволяет делегировать клиенту большой префикс для распределения внутри его корпоративной сети. Рассмотрим работу функции Prefix Delegation на примере. На схеме ниже маршрутизатор Delegating_router представляет оконечное оборудование оператора, CE_router – граничное оборудование клиента. Маршрутизаторы Client_net1 и Client_net2 эмулируют устройства, подключённые в разные IPv6-сети клиента. Стоит особо подчеркнуть, что Client_net1 и Client_net2 находятся в разных подсетях, между коммутатором SW1 и маршрутизатором CE_router поднят транк, в котором существуют две виртуальные сети №2 (для Client_net1) и №3 (для Client_net2). На маршрутизаторе CE_router для каждой виртуальной сети настраивается свой подынтерфейс.

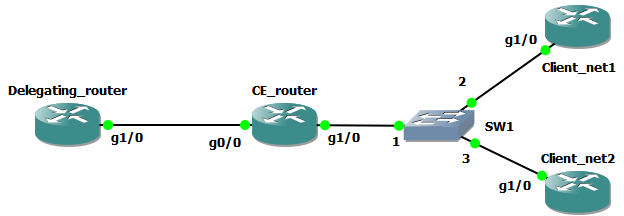

Первое, с чего следует начать настройку, - сконфигурировать адреса на канале между маршрутизаторами Delegating_router и CE_router.

Delegating_router(config)#int gi1/0
Delegating_router(config-if)#no sh
Delegating_router(config-if)#ipv6 address 2001:DB8:1::1/64
Delegating_router(config-if)#^Z
Delegating_router#
CE_router(config)#int gi0/0
CE_router(config-if)#no sh
CE_router(config-if)# ipv6 address 2001:DB8:1::2/64
CE_router(config-if)#^Z
CE_router#

На маршрутизаторе Delegating_router создадим локальный пул, из которого будет производиться раздача префиксов клиентам.

Delegating_router(config)#ipv6 local pool c_prefix 2001:DB8::/40 48

Пул c_prefix определён префиксом 2001:DB8::/40, из которого клиентам будут раздаваться меньшие префиксы с маской /48.

Вслед за локальным пулом необходимо создать пул DHCPv6, который привязать к интерфейсу Gi1/0.

Delegating_router(config)#ipv6 dhcp pool customers
Delegating_router(config-dhcpv6)# prefix-delegation pool c_prefix
Delegating_router(config-dhcpv6)#int gi1/0
Delegating_router(config-if)#ipv6 dhcp server customers

Настройка делегирующего маршрутизатора на этом завершается. На граничном маршрутизаторе клиента делегируемый префикс необходимо принять с помощью интерфейсной команды ipv6 dhcp client pd prefix, где prefix – имя принимаемого префикса, это имя будет использоваться в дальнейшем.

CE_router#sho run int gi0/0
Building configuration...
Current configuration : 170 bytes
interface GigabitEthernet0/0
no ip address
ipv6 address 2001:DB8:1::2/64
ipv6 dhcp client pd prefix
end
CE_router#sho ipv dhcp interface gi0/0
GigabitEthernet0/0 is in client mode
Prefix State is OPEN
Renew will be sent in 3d10h
Address State is IDLE
List of known servers:
Reachable via address: FE80::C801:2FF:FEC8:1C
DUID: 00030001CA0102C80008
Preference: 0
Configuration parameters:
IA PD: IA ID 0x00040001, T1 302400, T2 483840
Prefix: 2001:DB8::/48
preferred lifetime 604800, valid lifetime 2592000
expires at Apr 09 2015 10:39 AM (2587501 seconds)
Information refresh time: 0
Prefix name: prefix
Prefix Rapid-Commit: disabled
Address Rapid-Commit: disabled

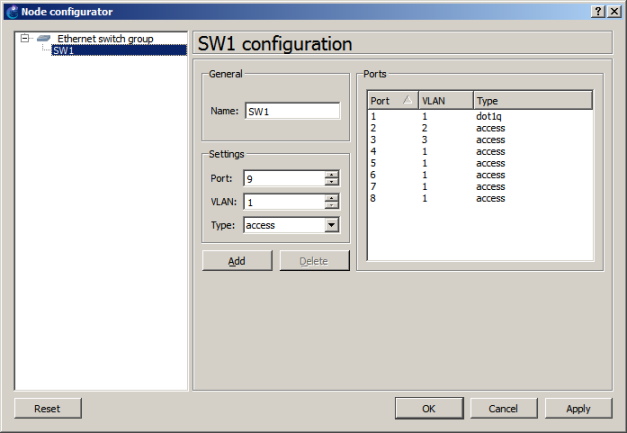

Адреса клиентских подсетей будут назначаться из полученного префикса. Так как данному клиенту был выделен префикс 2001:DB8::/48, то адреса конечных сетей будут, например, такими 2001:DB8:0:1::/64 и 2001:DB8:0:2::/64. Произведём соответствующую настройку подынтерфейсов маршрутизатора CE_router. Как видно из приведённого ниже листинга, адреса не указываются в явном виде, вместо этого используется полученный ранее от провайдера префикс.

CE_router#sho run int gi1/0.2
Building configuration...
Current configuration : 97 bytes
interface GigabitEthernet1/0.2
encapsulation dot1Q 2
ipv6 address prefix ::1:0:0:0:1/64
end
CE_router#sho run int gi1/0.3
Building configuration...
Current configuration : 97 bytes
interface GigabitEthernet1/0.3
encapsulation dot1Q 3
ipv6 address prefix ::2:0:0:0:1/64
end

Единственное, что осталось сделать – получить адреса на клиентских узлах.

Client_net1#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Client_net1(config)#int gi1/0
Client_net1(config-if)#no sh
*Mar 10 11:38:07.959: %LINK-3-UPDOWN: Interface GigabitEthernet1/0, changed state to up
*Mar 10 11:38:08.959: %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet1/0, changed state to up
Client_net1(config-if)#ipv6 address autoconfig
Client_net1(config-if)#exi
Client_net1(config)#exi
Client_net1#sho ipv int bri
GigabitEthernet1/0 [up/up]
FE80::C803:1EFF:FE3C:1C
2001:DB8:0:1:C803:1EFF:FE3C:1C
Client_net1#

Ещё одной возможностью, связанной с использованием префиксов, является опция глобального определения префикса для маршрутизатора. Такая возможность позволяет упростить процедуру назначения адресов на интерфейсы маршрутизатора или L3-коммутатора. Допустим, что организации выделена сеть 2001:db8:1::/48. Это означает, что все адреса будут начинаться с «2001:db8:1». Начать нужно с определения префикса.

R1(config)#ipv6 general-prefix ?
WORD General prefix name
R1(config)#ipv6 general-prefix fox ?
6rd 6rd
6to4 6to4
X:X:X:X::X/<0-128> IPv6 prefix
R1(config)#ipv6 general-prefix fox 2001:DB8:1::/48
R1(config)#do sho ipv gene
IPv6 Prefix fox, acquired via Manual configuration
2001:DB8:1::/48 Valid lifetime infinite, preferred lifetime infinite

После того, как префикс сконфигурирован, можно переходить к его непосредственному назначению на интерфейс.

R1(config)#int gi0/0
R1(config-if)#ipv address ?
WORD General prefix name
X:X:X:X::X IPv6 link-local address
X:X:X:X::X/<0-128> IPv6 prefix
autoconfig Obtain address using autoconfiguration
dhcp Obtain a ipv6 address using dhcp
R1(config-if)#ipv address fox ?
X:X:X:X::X/<0-128> IPv6 prefix
R1(config-if)#ipv address fox 0:0:0:1::1/64
R1(config-if)#^Z
R1#sho ipv int bri
Ethernet0/0 [administratively down/down]
GigabitEthernet0/0 [up/up]
FE80::C801:3CFF:FED0:8
2001:DB8:1:1::1
R1#sho run int gi0/0
Building configuration...
Current configuration : 144 bytes
interface GigabitEthernet0/0
no ip address
duplex full
speed 1000
media-type gbic
negotiation auto
ipv6 address fox ::1:0:0:0:1/64
end

Стоит обратить особое внимание на синтаксис, который используется при назначении адреса на интерфейс. Левая часть адреса заполняется битами из основного префикса (количество бит соответствует длине основного префикса). Оставшаяся часть берётся из указанного в команде ipv6 address адреса. В принципе, левая часть указываемого на интерфейсе адреса может быть любой, в примере выше она заполнена нулями.

Использование основного префикса может быть совмещено с автоматическим назначением адреса на интерфейс с помощью SLAAC.

R1#conf t
Enter configuration commands, one per line. End with CNTL/Z.
R1(config)#int e0/0
R1(config-if)#ipv add fox 0:0:0:2::/64 ?
anycast Configure as an anycast
cga Use CGA interface identifier
eui-64 Use eui-64 interface identifier
<cr>
R1(config-if)#ipv add fox 0:0:0:2::/64 eui-64
R1(config-if)#^Z
R1#sho ipv int bri
Ethernet0/0 [administratively down/down]
FE80::C801:3CFF:FED0:6
2001:DB8:1:2:C801:3CFF:FED0:6
GigabitEthernet0/0 [up/up]
FE80::C801:3CFF:FED0:8
2001:DB8:1:1::1

С помощью команды sho ipv general-prefix можно просмотреть, на каких интерфейсах сконфигурированы адреса, использующие определённый основной префикс.

R1#sho ipv general-prefix
IPv6 Prefix fox, acquired via Manual configuration
2001:DB8:1::/48 Valid lifetime infinite, preferred lifetime infinite
GigabitEthernet0/0 (Address command)
Ethernet0/0 (Address command)

Справедливости ради, стоит отметить, что допускается определить несколько префиксов с одним именем. На интерфейсы будут назначены все сконфигурированные адреса.

R1#sho run | i general
ipv6 general-prefix fox 2001:DB8:1::/48
ipv6 general-prefix fox 2001:DB8:2::/48
R1#sho ipv gene
IPv6 Prefix fox, acquired via Manual configuration
2001:DB8:1::/48 Valid lifetime infinite, preferred lifetime infinite
2001:DB8:2::/48 Valid lifetime infinite, preferred lifetime infinite
GigabitEthernet0/0 (Address command)
Ethernet0/0 (Address command)
R1#sho ipv int bri
Ethernet0/0 [administratively down/down]
FE80::C801:3CFF:FED0:6
2001:DB8:1:2:C801:3CFF:FED0:6
2001:DB8:2:2:C801:3CFF:FED0:6
GigabitEthernet0/0 [up/up]
FE80::C801:3CFF:FED0:8
2001:DB8:1:1::1
2001:DB8:2:1::1

Как уже было отмечено ранее, в IPv6 протокол ARP более не используется. Определение соседей производится с помощью протокола NDP (Neighbor Discovery Protocol) путём обмена сообщениями ICMP, отправляя их на групповой адрес FF02::1.

R1#show ipv6 neighbors
IPv6 Address Age Link-layer Addr State Interface
FE80::C801:42FF:FEA4:8 25 ca01.42a4.0008 STALE Gi0/0

В операционных системах семейства Windows также присутствует возможность просмотра списка соседей (аналог команды arp –a), правда, теперь придётся использовать более длинный системный вызов.

C:\>netsh interface ipv6 show neighbors
Interface 1: Loopback Pseudo-Interface 1
Internet Address Physical Address Type
-------------------------------------------- ----------------- -----------
ff02::c Permanent
ff02::16 Permanent
ff02::1:2 Permanent
ff02::1:3 Permanent
ff02::1:ff1e:f939 Permanent
Interface 24: Подключение по локальной сети 4
Internet Address Physical Address Type
-------------------------------------------- ----------------- -----------
2001:db8:0: 5::1 00-11-5c-1b-3d-49 Reachable (Router)
fe80::ffff:ffff:fffe Unreachable Unreachable
fe80::211:5cff:fe1b:3d49 00-11-5c-1b-3d-49 Stale (Router)
fe80::218:f3ff:fe73:33d7 Unreachable Unreachable
fe80::a541:1a9:3b2d:7734 Unreachable Unreachable
ff02::1 33-33-00-00-00-01 Permanent
ff02::2 33-33-00-00-00-02 Permanent
ff02::c 33-33-00-00-00-0c Permanent
ff02::16 33-33-00-00-00-16 Permanent
ff02::1:2 33-33-00-01-00-02 Permanent
ff02::1:3 33-33-00-01-00-03 Permanent
ff02::1:ff00:0 33-33-ff-00-00-00 Permanent
ff02::1:ff00:1 33-33-ff-00-00-01 Permanent

Похожим образом осуществляется поиск маршрутизаторов в локальном сегменте, правда, в этом случае отправка пакетов производится на адрес FF02::2. Заинтересованный узел отправляет сообщение RS (Router Solicitation), на которое получает ответ RA (Router Advertisement) от маршрутизатора. Указанный ответ содержит параметры работы IP-протокола в данной сети. Описанный процесс представлен на рисунке ниже.

Обнаружение маршрутизатора, подключённого к сегменту локальной сети, используется для получения узлом адреса IPv6 с помощью процедуры stateless address autoconfiguration (SLAAC), которую ошибочно ещё называют Stateless DHCP.

Статические маршруты

Таблица маршрутизации протокола IPv6 по умолчанию содержит не только непосредственно подключённые сетки, но также и локальные адреса. Кроме того, в ней присутствует маршрут на групповые адреса.

R1#sho ipv6 routing
IPv6 Routing Table - Default - 3 entries
Codes: C - Connected, L - Local, S - Static, U - Per-user Static route
HA - Home Agent, MR - Mobile Router, R - RIP, I1 - ISIS L1
I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary, D - EIGRP
EX - EIGRP external
C 2001:DB8::/64 [0/0]
via GigabitEthernet0/0, directly connected
L 2001:DB8::1/128 [0/0]
via GigabitEthernet0/0, receive
L FF00::/8 [0/0]
via Null0, receive

Привычным способом задаются статические маршруты в IPv6. Единственное, что хотелось бы отметить, что при использовании link-local адресов, кроме самого адреса следующего перехода, необходимо указать и интерфейс.

R1#conf t
R1(config)#ipv ro ::/0 gi0/0 FE80::C801:42FF:FEA4:8
R1(config)#^Z
R1#sho ipv6 routing
IPv6 Routing Table - Default - 4 entries
Codes: C - Connected, L - Local, S - Static, U - Per-user Static route
HA - Home Agent, MR - Mobile Router, R - RIP, I1 - ISIS L1
I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary, D - EIGRP
EX - EIGRP external
S ::/0 [1/0]
via FE80::C801:42FF:FEA4:8, GigabitEthernet0/0
C 2001:DB8::/64 [0/0]
via GigabitEthernet0/0, directly connected
L 2001:DB8::1/128 [0/0]
via GigabitEthernet0/0, receive
L FF00::/8 [0/0]
via Null0, receive

Динамическая маршрутизация

Настройка динамической маршрутизации в IPv6 немногим сложнее. Во-первых, для добавления интерфейса в процесс маршрутизации команда network более не используется. Вместо этого на интерфейсе должна быть дана команда ipv6 eigrp 1 для включения EIGRP 1, либо ipv6 ospf 1 area 0 для добавления интерфейса в магистральную зону процесса OSPF 1. Процесс маршрутизации EIGRP для IPv6 по умолчанию выключен, поэтому его потребуется включить, но самой «приятной» особенностью является необходимость следить за назначением параметра router-id. При IPv4 маршрутизации данный параметр мог быть назначен вручную, либо выбран автоматически на основании IP-адресов, назначенных интерфейсам. Если на устройстве нет IPv4 адресов вовсе, то router-id для процессов динамической маршрутизации IPv6 может быть назначен только вручную.

Для элементарной сети, представленной на схеме ниже, проведём настройку EIGRP. Маршрутизатор R1 на интерфейсе Gi0/0 имеет адрес 2001:db8::1/64, R2 – 2001:db8::2/64.

Сначала настроим маршрутизатор R1.

R1#conf t
R1(config)#ipv6 router eigrp 1
R1(config-rtr)#no shut
R1(config-rtr)#eigrp router-id 1.1.1.1
R1(config-rtr)#int gi0/0
R1(config-if)#ipv6 eigrp 1
R1(config-if)#^Z
R1#sho ipv6 eigrp interfaces
EIGRP-IPv6 Interfaces for AS(1)
Xmit Queue PeerQ Mean Pacing Time Multicast Pending
Interface Peers Un/Reliable Un/Reliable SRTT Un/Reliable Flow Timer Routes
Gi0/0 0 0/0 0/0 0 0/0 0 0
R1#show ipv6 eigrp neighbors
EIGRP-IPv6 Neighbors for AS(1)

Введём аналогичные команды на R2, после это EIGRP-соседство устанавливается между двумя маршрутизаторами.

R1#
*Mar 21 12:01:13.763: %DUAL-5-NBRCHANGE: EIGRP-IPv6 1: Neighbor FE80::C80E:21FF:FEE4:8 (GigabitEthernet0/0) is up: new adjacency
R1#show ipv6 eigrp neighbors
EIGRP-IPv6 Neighbors for AS(1)
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 Link-local address: Gi0/0 11 00:00:15 40 240 0 2
FE80::C80E:21FF:FEE4:8

На каждом из маршрутизаторов создадим интерфейс Loopback1, который будет эмулировать подключённые сети. На R1 интерфейсу Loopback1 назначим IPv6 адрес 2001:db8:1::1/64, на R2 – 2001:db8:2::1/64. Передать информацию о новых сетях в протокол динамической маршрутизации можно двумя способами: включить новый интерфейс в соответствующий протокол, либо выполнить перераспределение маршрутов (redistribute). Единственное, о чём следует помнить во втором случае, - о необходимости указания метрик. Метрика может быть указана либо в явном виде для каждого перераспределения, либо при помощи команды default-metric. Данное действие полностью аналогично IPv4, поэтому подробно останавливаться не будем.

Вывод с маршрутизатора R1.

R1#show ipv6 route
IPv6 Routing Table - default - 6 entries
Codes: C - Connected, L - Local, S - Static, U - Per-user Static route
B - BGP, R - RIP, H - NHRP, I1 - ISIS L1
I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary, D - EIGRP
EX - EIGRP external, ND - ND Default, NDp - ND Prefix, DCE - Destination
NDr - Redirect, O - OSPF Intra, OI - OSPF Inter, OE1 - OSPF ext 1
OE2 - OSPF ext 2, ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2, l - LISP
C 2001:DB8::/64 [0/0]
via GigabitEthernet0/0, directly connected
L 2001:DB8::1/128 [0/0]
via GigabitEthernet0/0, receive
C 2001:DB8:1::/64 [0/0]
via Loopback1, directly connected
L 2001:DB8:1::1/128 [0/0]
via Loopback1, receive
EX 2001:DB8:2::/64 [170/2560512]
via FE80::C80E:21FF:FEE4:8, GigabitEthernet0/0
L FF00::/8 [0/0]
via Null0, receive
R1#sho run int loo 1
Building configuration...
Current configuration : 87 bytes
interface Loopback1
no ip address
ipv6 address 2001:DB8:1::1/64
ipv6 eigrp 1
end
R1#sho run | sec router
ipv6 router eigrp 1
eigrp router-id 1.1.1.1

Вывод с маршрутизатора R2.

R2#show ipv6 route
IPv6 Routing Table - default - 6 entries
Codes: C - Connected, L - Local, S - Static, U - Per-user Static route
B - BGP, R - RIP, H - NHRP, I1 - ISIS L1
I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary, D - EIGRP
EX - EIGRP external, ND - ND Default, NDp - ND Prefix, DCE - Destination
NDr - Redirect, O - OSPF Intra, OI - OSPF Inter, OE1 - OSPF ext 1
OE2 - OSPF ext 2, ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2, l - LISP
C 2001:DB8::/64 [0/0]
via GigabitEthernet0/0, directly connected
L 2001:DB8::2/128 [0/0]
via GigabitEthernet0/0, receive
D 2001:DB8:1::/64 [90/130816]
via FE80::C80D:1EFF:FE28:8, GigabitEthernet0/0
C 2001:DB8:2::/64 [0/0]
via Loopback1, directly connected
L 2001:DB8:2::1/128 [0/0]
via Loopback1, receive
L FF00::/8 [0/0]
via Null0, receive
R2#sho run int lo 1
Building configuration...
Current configuration : 73 bytes
interface Loopback1
no ip address
ipv6 address 2001:DB8:2::1/64
end
R2#sho run | sec router
ipv6 router eigrp 1
eigrp router-id 2.2.2.2
redistribute connected
default-metric 1000 1 100 100 1500

Если в сети используется протокол BGP, то для управления им придётся воспользоваться несколько иным подходом: в BGP не создаются различные процессы для IPv4 и IPv6. Вместо этого внутри одного «родительского» процесса деление на версии протокола IP производится с помощью команды address-family. Ниже приводится вывод с маршрутизатора R1. Настройка R2 выполнена аналогично.

R1#show run | sec router bgp
router bgp 65001
bgp router-id 1.1.1.1
bgp log-neighbor-changes
neighbor 2001:DB8::2 remote-as 65002
!
address-family ipv4
no neighbor 2001:DB8::2 activate
exit-address-family
!
address-family ipv6
network 2001:DB8:1::/64
neighbor 2001:DB8::2 activate
exit-address-family
R1#show bgp ipv6 summary
BGP router identifier 1.1.1.1, local AS number 65001
BGP table version is 3, main routing table version 3
2 network entries using 336 bytes of memory
2 path entries using 208 bytes of memory
2/2 BGP path/bestpath attribute entries using 272 bytes of memory
1 BGP AS-PATH entries using 24 bytes of memory
0 BGP route-map cache entries using 0 bytes of memory
0 BGP filter-list cache entries using 0 bytes of memory
BGP using 840 total bytes of memory
BGP activity 2/0 prefixes, 2/0 paths, scan interval 60 secs
Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd
2001:DB8::2 4 65002 12 12 3 0 0 00:07:24 1
% NOTE: This command is deprecated. Please use 'show bgp ipv6 unicast'
R1#show bgp ipv6 unicast summary
BGP router identifier 1.1.1.1, local AS number 65001
BGP table version is 3, main routing table version 3
2 network entries using 336 bytes of memory
2 path entries using 208 bytes of memory
2/2 BGP path/bestpath attribute entries using 272 bytes of memory
1 BGP AS-PATH entries using 24 bytes of memory
0 BGP route-map cache entries using 0 bytes of memory
0 BGP filter-list cache entries using 0 bytes of memory
BGP using 840 total bytes of memory
BGP activity 2/0 prefixes, 2/0 paths, scan interval 60 secs
Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd
2001:DB8::2 4 65002 12 12 3 0 0 00:07:34 1
R1#show bgp ipv6 unicast
BGP table version is 3, local router ID is 1.1.1.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
x best-external, a additional-path, c RIB-compressed,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found
Network Next Hop Metric LocPrf Weight Path
*> 2001:DB8:1::/64 :: 0 32768 i
*> 2001:DB8:2::/64 2001:DB8::2 0 0 65002 i

На момент написания статьи (конец марта 2014 года) в глобальной таблице маршрутизации (BGP full view или BGP full table) насчитывалось примерно 500000 префиксов для IPv4 и около 17000 записей для IPv6.

Конфигурирование протокола OSPF для работы в сети IPv6 производится схожим образом. Протокол, который надо включать и настраивать, называется OSPFv3. Он полностью независим от IPv4. Третья версия протокола содержит ряд изменений и дополнений по сравнению с предыдущей реализацией OSPF.

interface GigabitEthernet0/0
no ip address
media-type gbic
speed 1000
duplex full
negotiation auto
ipv6 enable
ipv6 ospf 1 area 0
router ospfv3 1
router-id 1.1.1.1
address-family ipv6 unicast
redistribute connected
exit-address-family

Списки доступа

В списках доступа также есть небольшие изменения. Так, например, установка листа на интерфейс производится командой ipv6 traffic-filter, например, ipv6 traffic-filter TEST in.

R2#show run | section access
ipv6 access-list TEST
deny icmp any any echo-reply
deny icmp any any echo-request
permit ipv6 any any
R2#show ipv6 access-list
IPv6 access list test
deny icmp any any echo-reply sequence 10
deny icmp any any echo-request (5 matches) sequence 20
permit ipv6 any any (28 matches) sequence 30
interface GigabitEthernet0/0
no ip address
media-type gbic
speed 1000
duplex full
negotiation auto
ipv6 address 2001:DB8::2/64
ipv6 eigrp 1
ipv6 traffic-filter TEST in

После установки листа TEST на интерфейс Gi0/0 в приведённой выше схеме маршрутизатор R2 перестаёт отвечать на эхо-запросы по протоколу ICMP.

R1#ping 2001:db8::2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2001:DB8::2, timeout is 2 seconds:
AAAAA
Success rate is 0 percent (0/5)

Туннелирование в среде IPv4 и IPv6

Не менее интересный вопрос связан с работой туннелей, поддерживающих IPv6. Самыми простыми туннелями в среде IPv4 были IPIP (IP-in-IP) и GRE. При использовании GRE с введением IPv6 для администратора практически ничего не меняется, однако поддержки IPv6 в IPIP нет. Вместо IPIP можно использовать IPv6IP. Приятной возможностью GRE является его универсальность, благодаря которой можно переносить протоколы IPv4 и IPv6 как поверх транспортной сети с IPv4, так и поверх сети IPv6. За выбор протокола транспортной сети отвечают ключевые слова ip или ipv6 после команды tunnel mode gre.

Вернёмся к нашей схеме и настроим между двумя маршрутизаторами туннель GRE так, чтобы поверх него работал протокол IPv4, а сам туннель существовал в сети IPv6. Листинг ниже представляет настройку туннельного интерфейса маршрутизатора R1. Устройство R2 конфигурируется аналогично.

R1#sho run int tunnel 1
Building configuration...
Current configuration : 180 bytes
interface Tunnel1
ip address 192.168.0.1 255.255.255.252
tunnel source GigabitEthernet0/0
tunnel mode gre ipv6
tunnel destination 2001:DB8::2
tunnel path-mtu-discovery
end
R1#ping 192.168.0.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.0.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 48/87/120 ms

На сегодняшний день, скорее всего, администратор столкнётся с противоположной ситуацией: потребуется передавать IPv6 трафик поверх сети IPv4. Конфигурация в этом случае симметрична: настройки IPv4 и IPv6 меняются местами. Пожалуй, стоит ещё отметить, что на данный момент в туннелях GRE поверх IPv6 отсутствует поддержка keepalive сообщений.

Кроме перечисленных туннелей существует ещё несколько распространённых типов: 6to4, 6in4, 6rd, Teredo, ISATAP, однако их рассмотрение выходит далеко за рамки данного материала. Сосуществование сетей IPv4 и IPv6 может происходить по одному из трёх сценариев: использование разнообразных туннелей, о которых упоминалось выше, в режиме dual stack, при котором всеми устройствами одновременно поддерживаются обе версии протокола IP, либо при помощи трансляций, например, NAT-PT.

Виртуальные процессы маршрутизации (VRF)

Ещё одна тема, которой хотелось бы коснуться в рамках беглого рассмотрения IPv6 – VRF. Конфигурирование VRF в многопротокольной среде производится немного иначе – без указания ключевого ip в начале. Здесь также используется подход с конструкцией address-family, который мы видели при настройке BGP. При создании VRF используется ключевое слово definition.

R1#conf t
R1(config)#vrf definition test
R1(config-vrf)#rd 1:1
VPN Routing/Forwarding instance configuration commands:
address-family Enter Address Family command mode
default Set a command to its defaults
description VRF specific description
exit Exit from VRF configuration mode
no Negate a command or set its defaults
rd Specify Route Distinguisher
route-target Specify Target VPN Extended Communities
vnet Virtual NETworking configuration
vpn Configure VPN ID as specified in rfc2685
R1(config-vrf)#address-family ?
ipv4 Address family
ipv6 Address family
R1(config-vrf)#address-family ipv6
R1(config-vrf-af)#?
IP VPN Routing/Forwarding instance configuration commands:
default Set a command to its defaults
exit-address-family Exit from vrf address-family configuration submode
export VRF export
import VRF import
inter-as-hybrid Inter AS hybrid mode
maximum Set a limit
mdt Backbone Multicast Distribution Tree
no Negate a command or set its defaults
protection Configure local repair
route-target Specify Target VPN Extended Communities
snmp Modify snmp parameters
R1(config-vrf-af)#^Z
R1#conf t
R1(config-if)#int loo 2
R1(config-if)#vrf forwarding test
R1(config-if)#^Z
R1#sho vrf
Name Default RD Protocols Interfaces
test 1:1 ipv6 Lo2

Добавление протокола маршрутизации в VRF производится также с использованием опции address-family. Добавить в VRF можно не только поименованные процессы, но и пронумерованные.

R1#sho run | sec router
router eigrp test
address-family ipv6 unicast vrf test autonomous-system 1
topology base
exit-af-topology
eigrp router-id 1.1.1.1
exit-address-family
R1#sho run int gi0/0
interface GigabitEthernet0/0
vrf forwarding test
no ip address
media-type gbic
speed 1000
duplex full
negotiation auto
ipv6 address 2001:DB8::1/64
end
R1#sho ipv route vrf test
IPv6 Routing Table - test - 4 entries
Codes: C - Connected, L - Local, S - Static, U - Per-user Static route
B - BGP, R - RIP, H - NHRP, I1 - ISIS L1
I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary, D - EIGRP
EX - EIGRP external, ND - ND Default, NDp - ND Prefix, DCE - Destination
NDr - Redirect, O - OSPF Intra, OI - OSPF Inter, OE1 - OSPF ext 1
OE2 - OSPF ext 2, ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2, l - LISP
C 2001:DB8::/64 [0/0]
via GigabitEthernet0/0, directly connected
L 2001:DB8::1/128 [0/0]
via GigabitEthernet0/0, receive
D 2001:DB8:2::/64 [90/2570240]
via FE80::C80E:21FF:FEE4:8, GigabitEthernet0/0
L FF00::/8 [0/0]
via Null0, receive
R1#sho eigrp address-family ipv6 vrf test neighbors
EIGRP-IPv6 VR(test) Address-Family Neighbors for AS(1)
VRF()
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 Link-local address: Gi0/0 10 00:01:53 56 336 0 3
FE80::C80E:21FF:FEE4:8

Заключение

Завершая этот вводный кусочек, хочется отметить следующее.

  1. Администраторам стало сложнее запоминать адресацию своих сетей.
  2. Требуется освоиться с длиннющей записью сетей/хостов в IPv6.
  3. Нужно привыкнуть и освоить автоматический поиск и исследование соседей (маршрутизаторов и конечных станций), смириться с отсутствием широковещания.
  4. Наличие канальной информации об узле сразу в IP-адресе. Протокол ARP (или аналоги) в большинстве случаев более не требуется – вполне достаточно использования EUI-64 для определения хоста.
  5. Не так страшен черт, как его малюют: IP и есть IP – идеологически все очень близко, замена транспорта не существенно влияет на идеологию современных сетей передачи данных.
  6. Использование в IPv6 трансляции сетевых адресов NAT/PAT, довольно ресурсоёмкой операции, в большинстве ситуаций более не требуется.
  7. В сети могут существовать несколько хостов с абсолютно идентичными валидными маршрутизируемыми IPv6 адресами. Это так называемый anycast. Также стоит привыкнуть к наличию на разных интерфейсах маршрутизаторов адресов из одной и той же подсети не маршрутизируемых link-local адресов.
  8. Можно постепенно мигрировать от IPv4 к IPv6, либо поддерживать оба протокола в течение времени, необходимого на глобальный переход к IPv6.
  9. Компания Cisco и другие производители сетевого оборудования уже давно готовы к переходу на IPv6. Дело за администраторами.

Добавить комментарий


Защитный код
Обновить
