Перехват трафика с помощью Cisco Nexus

Прослушивание сети может быть осуществлено не только на аппаратных брандмауэрах Cisco PIX/ASA и маршрутизаторах ASR, о которых мы писали ранее, но также и на коммутаторах того же производителя. В данной статье мы расскажем о том, как осуществить перехват на коммутаторе Cisco Nexus. Сразу бы хотелось отметить, что речь идёт о перехвате данных, пересылаемых через control plane и management plane, то есть тех, что требуют обработки центральным процессором. К числу таких данных можно отнести сообщения следующих протоколов: ARP, STP, ICMP, LACP, CDP и другие. Кадры и пакеты, которые коммутируются через ASIC (не пересылаются на процессор) рассматриваемым способом перехватить не удастся, для этого придётся организовывать SPAN-сессию. Перехваченные данные можно анализировать локально (через telnet-сессию или консоль), либо пересылать на удалённый сервер для последующего анализа. Обсуждаемая нами функциональность носит название Ethanalyzer. В нашем распоряжении была модель Nexus 5548UP, основные характеристики которой указаны ниже.

nexus5548up# sho ver
Cisco Nexus Operating System (NX-OS) Software
TAC support: http://www.cisco.com/tac
Documents: http://www.cisco.com/en/US/products/ps9372/tsd_products_support_series_home.html
Copyright (c) 2002-2013, Cisco Systems, Inc. All rights reserved.
The copyrights to certain works contained herein are owned by
other third parties and are used and distributed under license.
Some parts of this software are covered under the GNU Public
License. A copy of the license is available at
http://www.gnu.org/licenses/gpl.html.
Software
BIOS: version 3.6.0
loader: version N/A
kickstart: version 6.0(2)N1(2)
system: version 6.0(2)N1(2)
Power Sequencer Firmware:
Module 1: version v1.0
Module 3: version v5.0
Microcontroller Firmware: version v1.2.0.1
SFP uC: Module 1: v1.0.0.0
QSFP uC: Module not detected
BIOS compile time: 05/09/2012
kickstart image file is: bootflash:///n5000-uk9-kickstart.6.0.2.N1.2.bin
kickstart compile time: 3/14/2013 1:00:00 [03/14/2013 08:53:55]
system image file is: bootflash:///n5000-uk9.6.0.2.N1.2.bin
system compile time: 3/14/2013 1:00:00 [03/14/2013 11:28:50]
Hardware
cisco Nexus5548 Chassis ("O2 32X10GE/Modular Universal Platform Supervisor")
Intel(R) Xeon(R) CPU with 8262944 kB of memory.
Processor Board ID FOC16227FRP
Device name: nexus5548up
bootflash: 2007040 kB
Kernel uptime is 0 day(s), 2 hour(s), 53 minute(s), 48 second(s)
Last reset at 957034 usecs after Mon Apr 8 05:32:48 2013
Reason: Disruptive upgrade
System version: 5.2(1)N1(1a)
Service:
plugin
Core Plugin, Ethernet Plugin

На нашей платформе используется операционная система Linux Montavista kernel, Version 2.6.10, значит, на ней могут быть установлены дополнительные модули расширения. Одним из таких модулей является TShark, - часть утилиты Wireshark (бывший Ethereal).

nexus5548up# ethanalyzer ?
local Start local capture of frames to Sup
nexus5548up# ethanalyzer local ?
<CR>
> Redirect it to a file
>> Redirect it to a file in append mode
interface A live capture will start on following interface
read Filename to read the captured packet
| Pipe command output to filter

Также как и в Wireshark здесь есть возможность использования фильтров. Фильтры бывают двух типов: фильтр отображения (display-filter) и фильтр перехвата (capture-filter), принцип работы которых совпадает с аналогичными в Wireshark.

nexus5548up# ethanalyzer local interface mgmt ?
<CR>
> Redirect it to a file
>> Redirect it to a file in append mode
autostop Capture autostop condition
capture-filter Filter on ethanalyzer capture
capture-ring-buffer Capture ring buffer option
detail Display detailed protocol information
display-filter Display filter on frames captured
limit-captured-frames Maximum number of frames to be captured (default is 10)
limit-frame-size Capture only a subset of a frame
raw Hex/Ascii dump the packet with possibly one line summary
write Filename to save capture to
| Pipe command output to filter

Пару слов стоит сказать об интерфейсах. Nexus 5548UP имеет три «интерфейса»: inbound-hi для высокоприоритетного входящего трафика (LACP, CDP, FCoE, DCBX), inbound-low для низкоприоритетного трафика (IGMP, ARP) и mgmt для данных, приходящих через Management порт коммутатора.

nexus5548up# ethanalyzer local interface ?
inbound-hi Inbound(high priority) interface
inbound-low Inbound(low priority) interface
mgmt Management interface

По умолчанию Ethanalyzer сохраняет десять перехваченных кадров. Это значение можно изменить с помощью параметра limit-captured-frames.

Рассмотрим перехват на примере, для чего будем выводить через интерфейс командной строки сведения о переданных ICMP-пакетах. Результат перехвата может быть сохранён локально для последующего анализа с помощью опции write.

nexus5548up# ethanalyzer local interface mgmt capture-filter "icmp" write bootflash:foxtesticmp.cap
Capturing on mgmt0
2013-04-08 09:12:00.073872 192.168.1.2 -> 192.168.1.1 ICMP Echo (ping) request
2013-04-08 09:12:00.073947 192.168.1.1 -> 192.168.1.2 ICMP Echo (ping) reply
2013-04-08 09:12:01.075255 192.168.1.2 -> 192.168.1.1 ICMP Echo (ping) request
2013-04-08 09:12:01.075451 192.168.1.1 -> 192.168.1.2 ICMP Echo (ping) reply
2013-04-08 09:12:02.075737 192.168.1.2 -> 192.168.1.1 ICMP Echo (ping) request
2013-04-08 09:12:02.075927 192.168.1.1 -> 192.168.1.2 ICMP Echo (ping) reply
2013-04-08 09:12:03.079609 192.168.1.2 -> 192.168.1.1 ICMP Echo (ping) request
2013-04-08 09:12:03.079788 192.168.1.1 -> 192.168.1.2 ICMP Echo (ping) reply
nexus5548up# 8 packets captured
ag-nexus5548-7# dir bootflash:
319 Aug 24 11:48:26 2012 MDS*****.lic
322 Sep 03 11:45:41 2012 MDS*****.lic
744 Apr 08 09:12:04 2013 foxtesticmp.cap
34672128 Apr 08 05:13:03 2013 n5000-uk9-kickstart.6.0.2.N1.2.bin
238082390 Apr 08 05:05:54 2013 n5000-uk9.6.0.2.N1.2.bin
4096 Jan 01 11:16:26 2009 vdc_2/
4096 Jan 01 11:16:26 2009 vdc_3/
4096 Jan 01 11:16:26 2009 vdc_4/
4096 Apr 08 05:35:30 2013 virt_strg_pool_bf/
676 Dec 06 06:01:02 2012 vlan.dat
Usage for bootflash://sup-local
390414336 bytes used
1258209280 bytes free
1648623616 bytes total

Анализ сохранённого ранее перехвата может быть проведён как локально, так и удалённо. Для локального анализа необходимо использовать опцию read.

nexus5548up# ethanalyzer local read bootflash:foxtesticmp.cap limit-captured-frames 1 detail
Frame 1 (74 bytes on wire, 74 bytes captured)
Arrival Time: Apr 8, 2013 09:12:00.073872000
[Time delta from previous captured frame: 0.000000000 seconds]
[Time delta from previous displayed frame: 0.000000000 seconds]
[Time since reference or first frame: 0.000000000 seconds]
Frame Number: 1
Frame Length: 74 bytes
Capture Length: 74 bytes
[Frame is marked: False]
[Protocols in frame: eth:ip:icmp:data]
Ethernet II, Src: 00:e0:4d:08:4f:ea (00:e0:4d:08:4f:ea), Dst: 54:7f:ee:a9:0c:81 (54:7f:ee:a9:0c:81)
Destination: 54:7f:ee:a9:0c:81 (54:7f:ee:a9:0c:81)
Address: 54:7f:ee:a9:0c:81 (54:7f:ee:a9:0c:81)
.... ...0 .... .... .... .... = IG bit: Individual address (unicast)
.... ..0. .... .... .... .... = LG bit: Globally unique address (factory default)
Source: 00:e0:4d:08:4f:ea (00:e0:4d:08:4f:ea)
Address: 00:e0:4d:08:4f:ea (00:e0:4d:08:4f:ea)
.... ...0 .... .... .... .... = IG bit: Individual address (unicast)
.... ..0. .... .... .... .... = LG bit: Globally unique address (factory default)
Type: IP (0x0800)
Internet Protocol, Src: 192.168.1.2 (192.168.1.2), Dst: 192.168.1.1 (192.168.1.1)
Version: 4
Header length: 20 bytes
Differentiated Services Field: 0x00 (DSCP 0x00: Default; ECN: 0x00)
0000 00.. = Differentiated Services Codepoint: Default (0x00)
.... ..0. = ECN-Capable Transport (ECT): 0
.... ...0 = ECN-CE: 0
Total Length: 60
Identification: 0x5f0b (24331)
Flags: 0x00
0.. = Reserved bit: Not Set
.0. = Don't fragment: Not Set
..0 = More fragments: Not Set
Fragment offset: 0
Time to live: 128
Protocol: ICMP (0x01)
Header checksum: 0x3cf7 [correct]
[Good: True]
[Bad : False]
Source: 192.168.1.2 (192.168.1.2)
Destination: 192.168.1.1 (192.168.1.1)
Internet Control Message Protocol
Type: 8 (Echo (ping) request)
Code: 0 ()
Checksum: 0x45fd [correct]
Identifier: 0x0001
Sequence number: 1886 (0x075e)
Data (32 bytes)
0000 61 62 63 64 65 66 67 68 69 6a 6b 6c 6d 6e 6f 70 abcdefghijklmnop
0010 71 72 73 74 75 76 77 61 62 63 64 65 66 67 68 69 qrstuvwabcdefghi
Data: 6162636465666768696A6B6C6D6E6F707172737475767761...
[Length: 32]

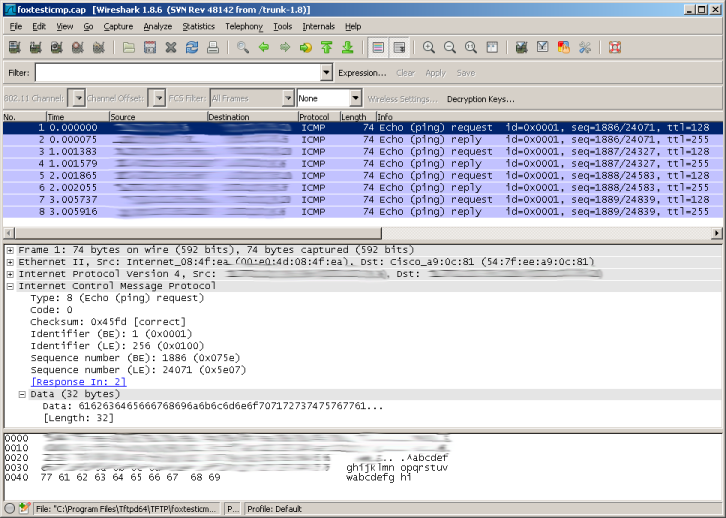

Для удалённого анализа необходимо выгрузить сохранённый файл с использованием любого доступного протокола обмена файлами, например, TFTP.

nexus5548up# copy bootflash:foxtesticmp.cap tftp:
Enter vrf (If no input, current vrf 'default' is considered): management
Enter hostname for the tftp server: 192.168.1.2
Trying to connect to tftp server......
Connection to Server Established.
TFTP put operation was successful
Copy complete, now saving to disk (please wait)...

На этом мы завершаем рассмотрение возможностей функции Cisco Ethanalyzer и желаем успешного решения сетевых проблем с её помощью.
