Введение
На наших страницах уже не один раз появлялись обзоры сетевых хранилищ компаний ASUS, NETGEAR и Thecus, как в настольном, так и стоечном исполнениях, ориентированные на домашних пользователей и средние офисы. Эти компании являются признанными лидерами в производстве сетевого оборудования с многолетней историей. Однако сегодня мы хотим представить нашим читателям сетевое хранилище OceanSpace S2600 компании HuaweiSymantec, совершенно новой организации, созданной крупнейшими производителями программных и аппаратных решений – Huawei и Symantec. И хотя S2600 позиционируется как хранилище начального уровня, его исполнение и документация выше всяких похвал.
Внешний вид

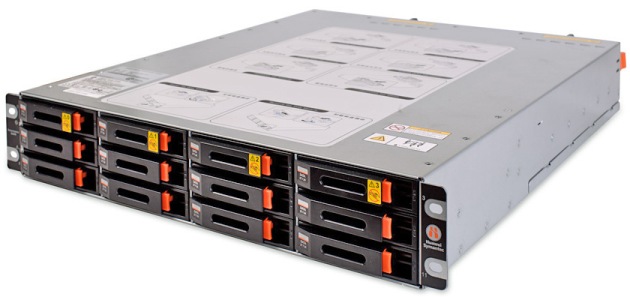

HuaweiSymantec Oceanspace S2600 имеет стоечное исполнение и габаритные размеры 564*472*86 мм. Вместе с самим хранилищем поставляется целый ряд дополнительных принадлежностей: руководства, программное обеспечение, лицензии, стяжки и хомуты, перчатки, наклейки, рельсы, винты, комплект кабелей.

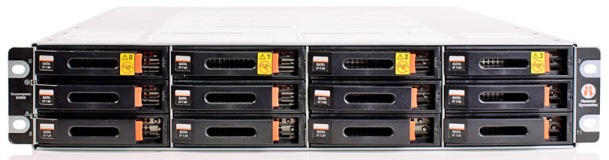

На передней панели размещаются двенадцать дисковых корзин и световые индикаторы работы устройства и дисков. Стоит отметить, что диски от 0 до 3 особенные (coffer), - даже при пропадании питания на всём устройстве, питание этих дисков не прекращается для того, чтобы на них можно было сохранить конфигурационную информацию, кэш и так далее.

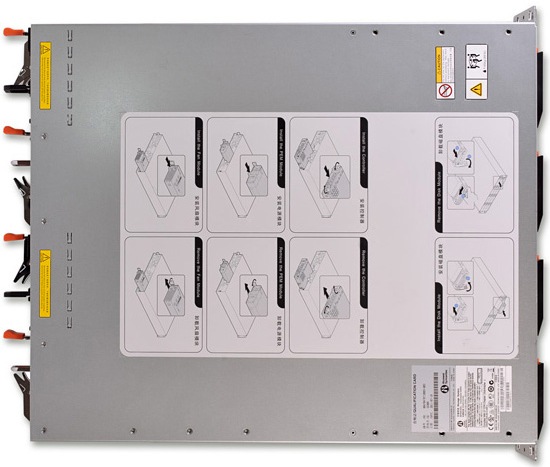

Верхняя панель ничем не примечательна, здесь размещается лишь одна наклейка с информацией об установке модулей.

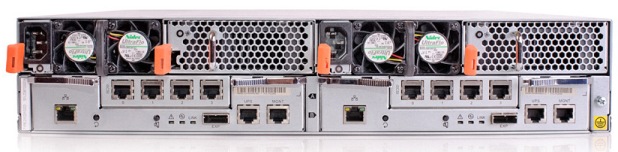

Обратимся к задней панели хранилища, где расположены один или два управляющих модуля и два разъёма для подключения питания, по одному на блок. Модулей управления существует несколько версий, отличающихся друг от друга портами передачи данных. В нашем случае присутствовали четыре порта Gigabit Ethernet для iSCSI-подключений. Кроме этого здесь же находится сетевой и консольный порты для внеполосного управления хранилищем, разъём для подключения к управляемому ИБП, утопленная кнопка сброса настроек и кнопка отключения звуков, индикаторы работы модуля, а также разъём для подключения дополнительных дисковых полок. Всего может быть подключено до семи полок с дисками.
Изучим теперь более подробно аппаратную основу устройства.
Аппаратная платформа

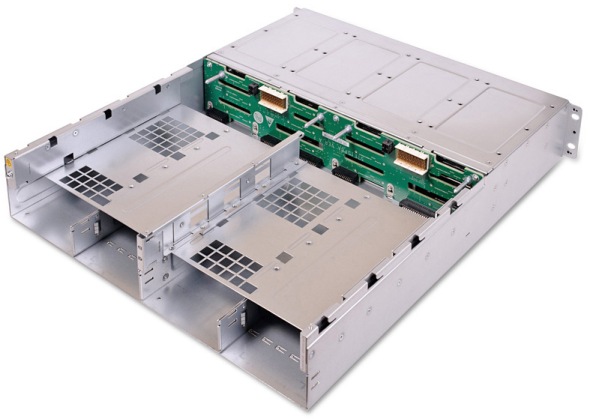

Сетевое хранилище S2600 имеет модульное строение и может содержать два управляющих и вентиляторных блока, а также два блока питания, - все основные элементы задублированы для обеспечения отказоустойчивости.

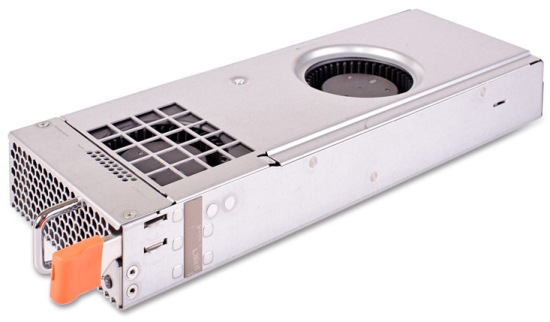

Блок вентиляторов больше похож на мощную видеокарту в металлическом корпусе с двумя вентиляторами.

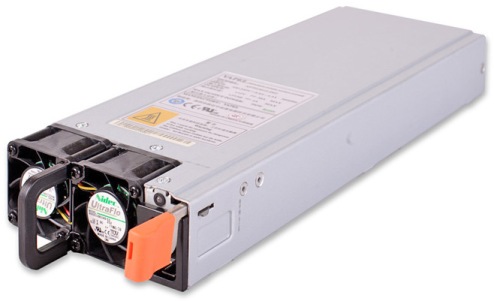

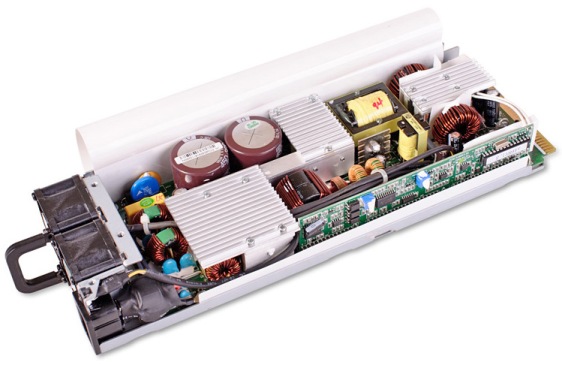

Модель блока питания AD701M12-2M1 произведена компанией VAPEL и совпадает по размерам с вентиляторным блоком, имеет два вентилятора 40*40*28 мм с внешней стороны. Максимальная выдаваемая мощность – 700 Ватт, хотя по заявлению производителя устройству требуется не более 340 Ватт.

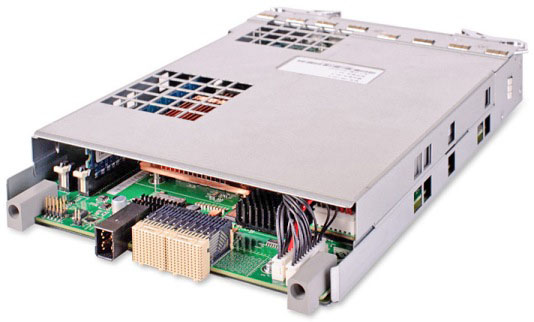

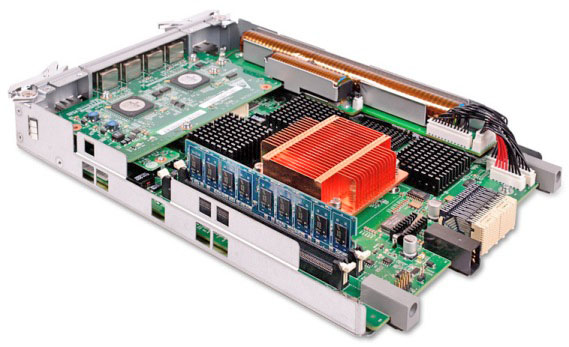

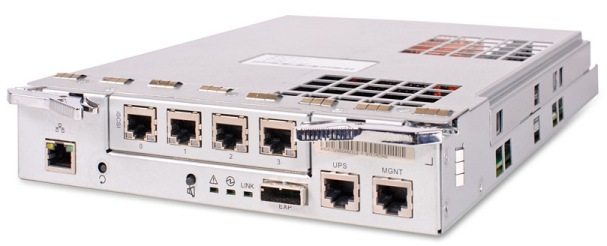

Заглянем теперь внутрь управляющего модуля, состоящего из нескольких печатных плат.

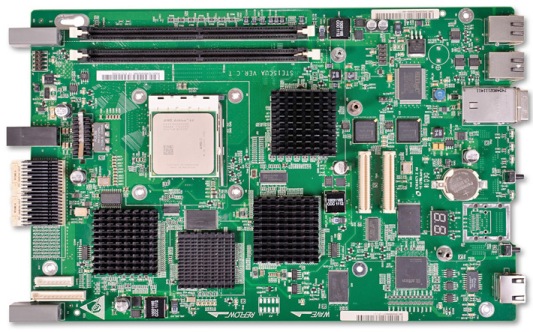

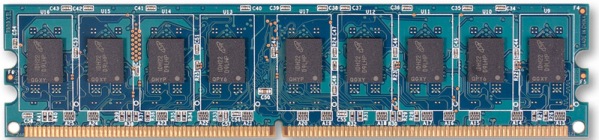

На основной плате STE1SCUA присутствуют два слота для оперативной памяти, один из которых занят модулем PC2-5300E-555 RAMAXEL RML1531MH48D8F-667A объёмом 2 Гбайта.

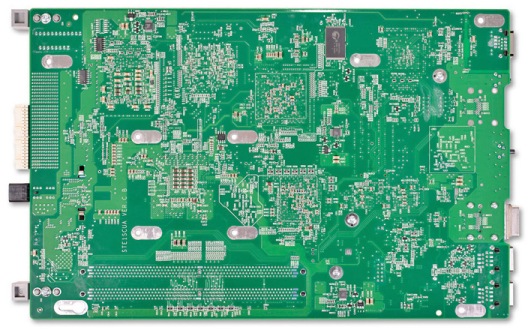

Большинство элементов платы размещено с одной стороны, исключение составляет модуль оперативной памяти Cypress CY62167DV30LL.
Функции центрального процессора выполняет AMD Athlon 64 ADS3100IAR4DR в сокете AM2. Четыре других крупных чипа, к сожалению, скрыты под чёрными радиаторами без вентиляторов. Также на плате присутствуют два модуля флеш-памяти Spansion S29AL016D70TFI01 по 2 Мбайта каждый и один модуль JS28F320 с объёмом 4 Мбайта, два контроллера Fast Ethernet Intel 82551QM, одна ПЛИС Lattice LCMXO2280C, а также контроллер ввода/вывода SMSC LPC47S457.

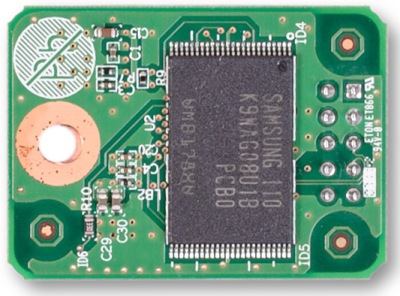

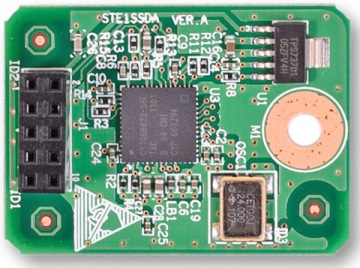

Модуль флеш-памяти 512 Мбайт Samsung K9WAG08U1B вместе с контроллером Cypress CY7C68023 вынесены на отдельную плату.

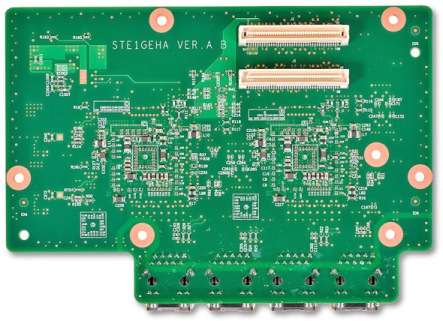

Четыре медных гигабитных порта iSCSI вынесены на отдельную плату STE1GEHA, построенную на двух чипах Broadcom BCM5715CKPBG.
Перейдём теперь к рассмотрению программной составляющей.
Обзор веб-интерфейса и Oceanspace ISM

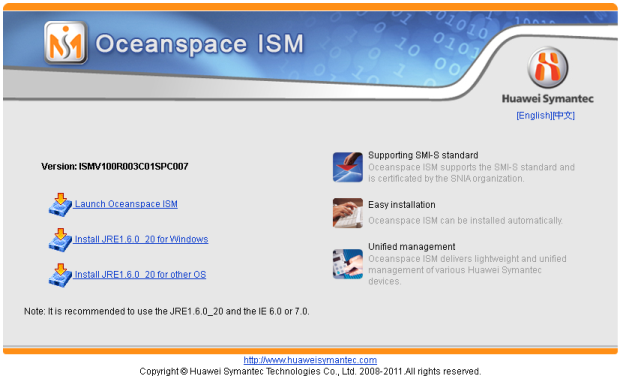

Доступ к веб-интерфейсу хранилища возможен с помощью браузера по одному из двух стандартных IP-адресов: 192.168.128.101 или 192.168.128.102, первый из которых отвечает за левый управляющий модуль, а второй – за правый. После обращение к стартовой страничке хранилища администратору необходимо установить специальное приложение Oceanspace ISM для управления устройством. К сожалению, интерфейс Oceanspace ISM доступен только на двух языках: английском и китайском.

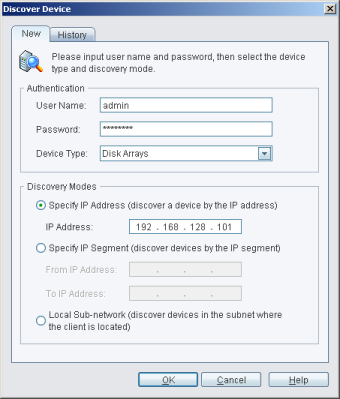

Сразу после запуска системы управления хранилищами HuaweiSymantec необходимо произвести обнаружение доступных для управления устройств, для чего требуется обратиться к пункту Discovery Device меню System, где указать логин и пароль, а также способ обнаружения хранилищ. Логин и пароль по умолчанию равны admin и 123456 соответственно.
Сразу после обнаружения S2600 появляется в списке устройств в левой части Oceanspace ISM, теперь можно приступать непосредственно к управлению им. Мы не станем рассматривать все возможности управляющей утилиты, однако остановимся на наиболее интересных на наш взгляд возможностях.

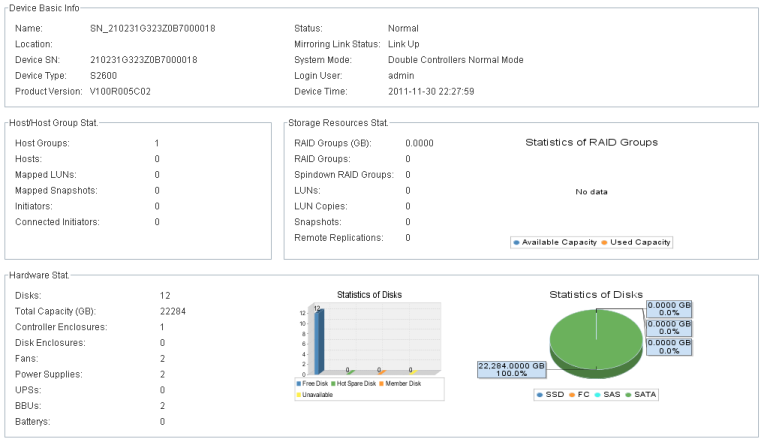

Краткую информацию о самом устройстве можно получить, если выбрать группу самого устройства.

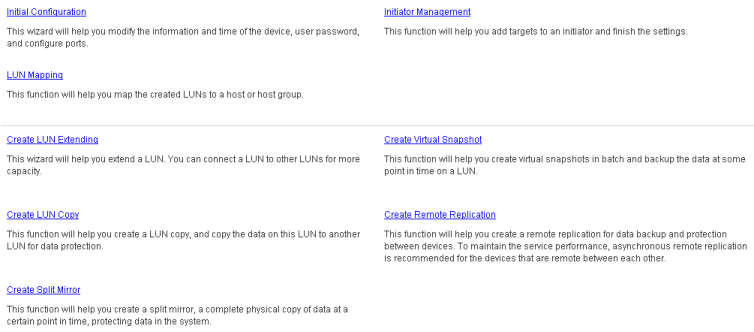

С помощью мастеров, расположенных в пункте Configuration Assistant администратор может быстро выполнить некоторые стандартные задачи по управлению сетевым хранилищем.

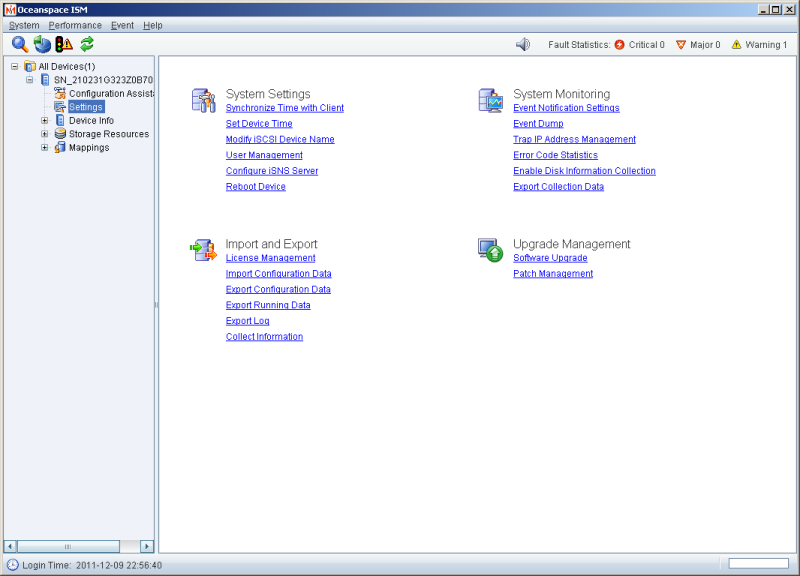

Изменение системных настроек, управление системой мониторинга, обновление микропрограммного обеспечения, а также операции импорта и экспорта настроек, лицензий и журнальной информации производятся с помощью подпунктов пункта Settings. Так как S2600 допускает только подключения по протоколу iSCSI, то работа с Active Directory не поддерживается, то есть используется только локальная база пользователей и их прав.

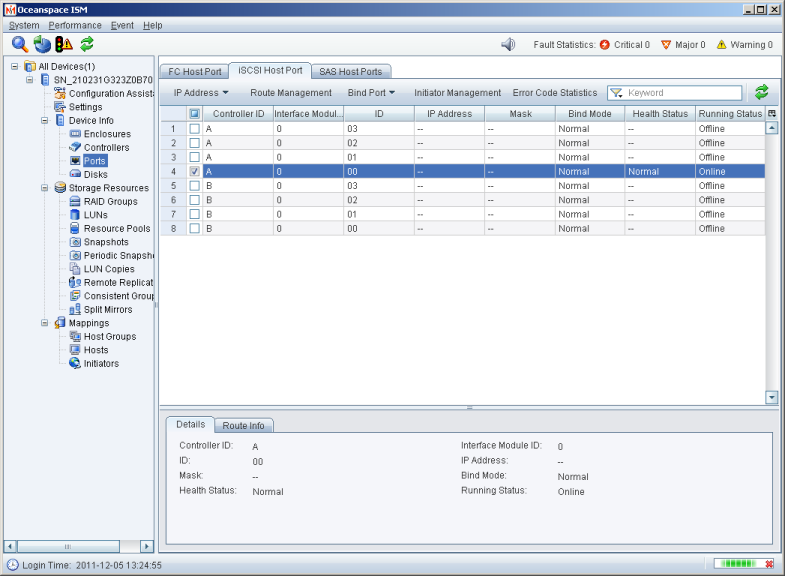

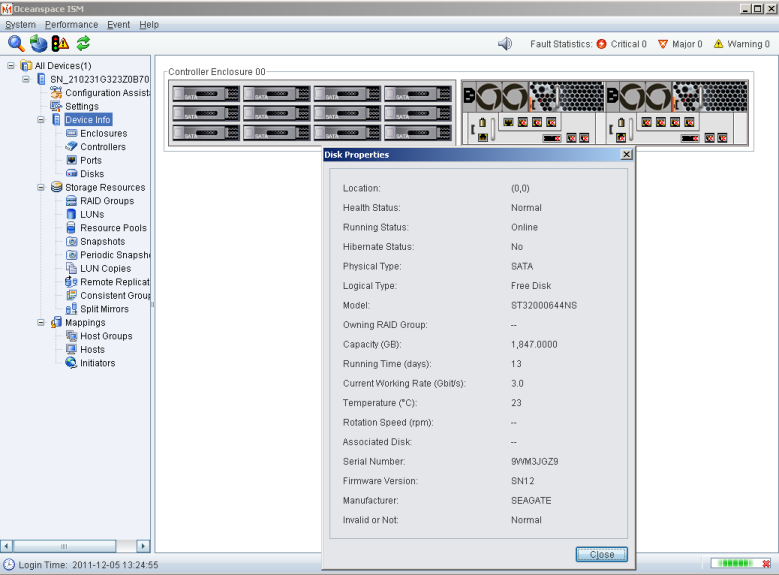

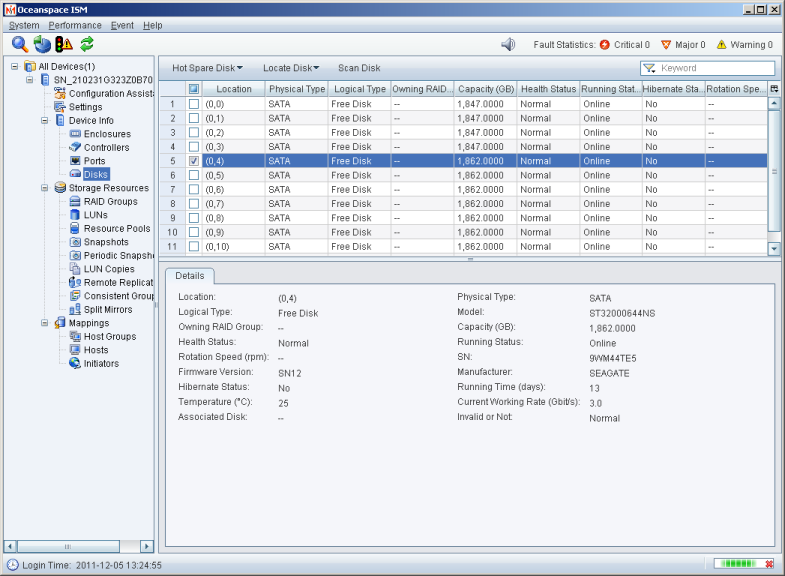

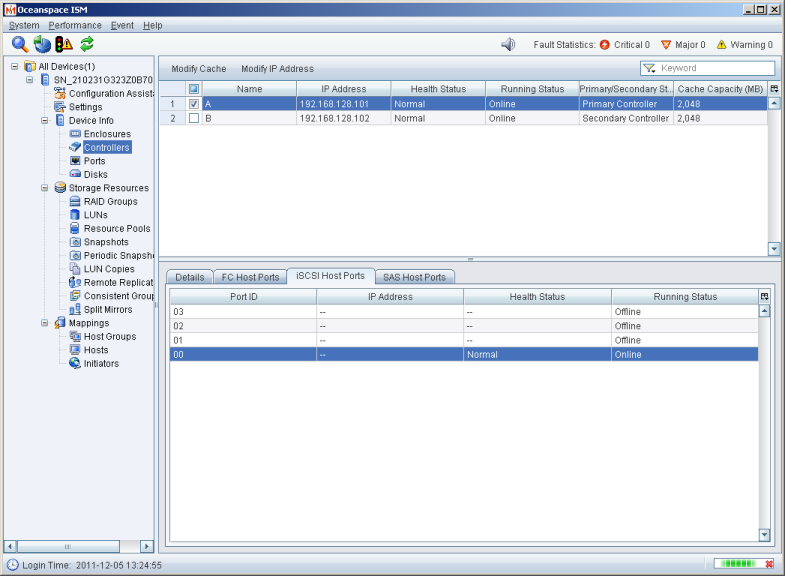

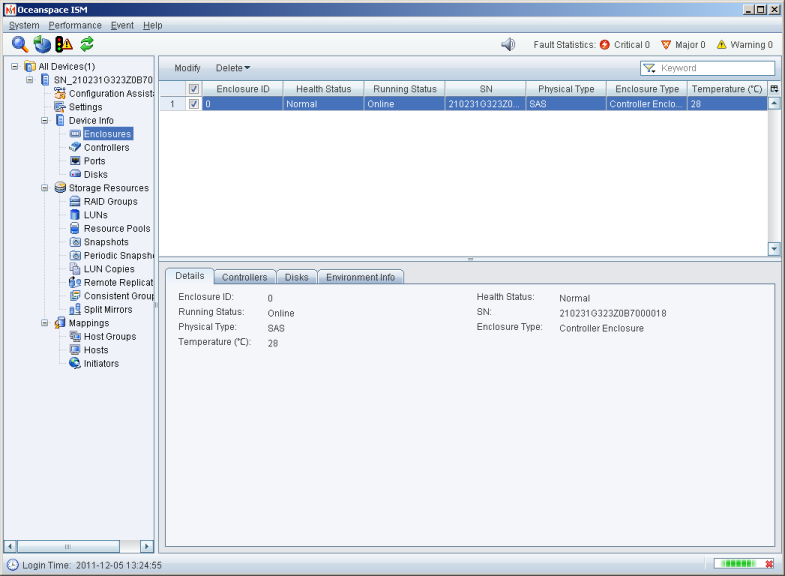

С помощью самой группы Device Info и её подпунктов администратор может получить информацию о состоянии дисков, модулей питания и вентиляторных блоков, портов управления и передачи данных.

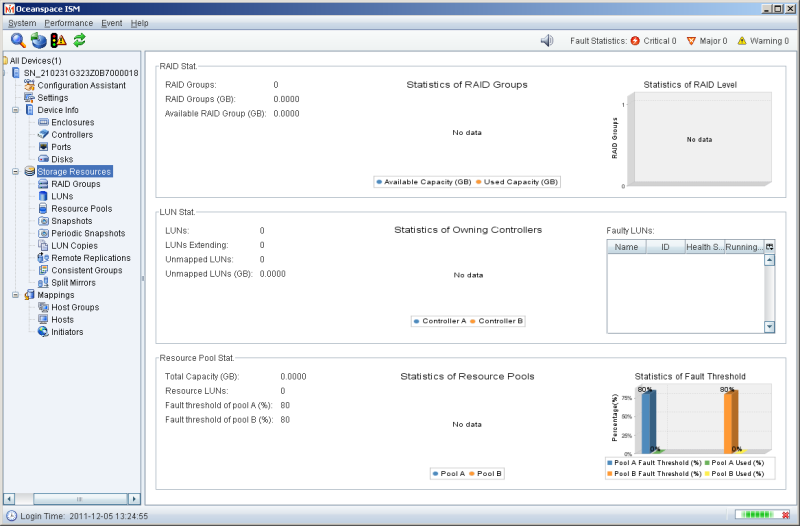

Группа Storage Resources предназначена для создания управления RIAD-массивами и дисковыми устройствами (LUN), создания ресурсных пулов и мгновенных снимков хранимых данных, удалённой репликации и копирования LUN.

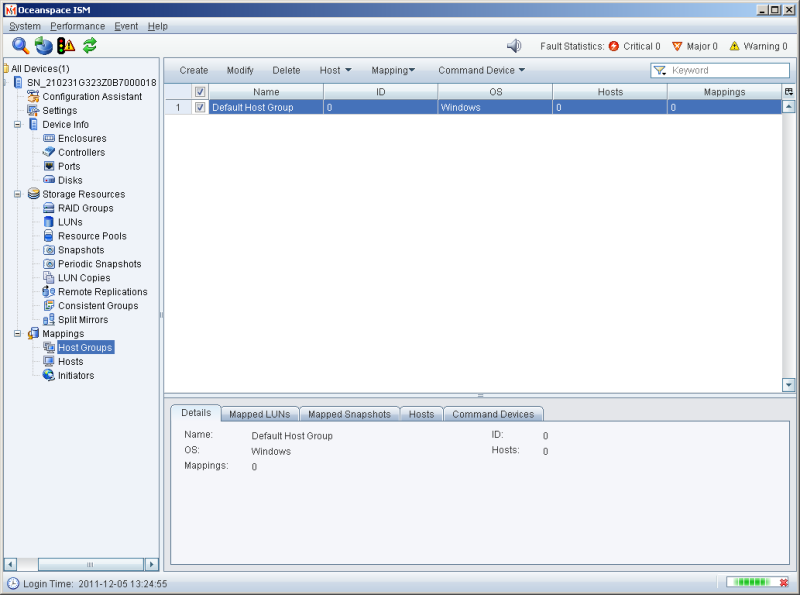

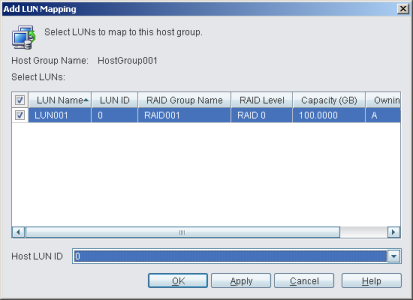

Для сопоставления определённых LUN хостам или их группам предназначены подпункты группы Mapping.

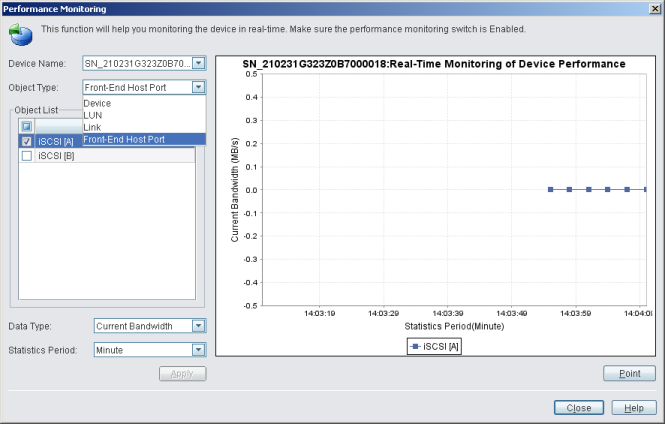

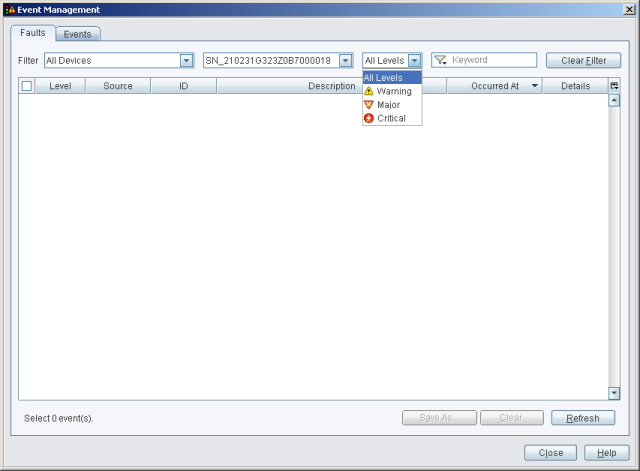

Кроме уже описанных возможностей Oceanspace ISM позволяет производить удалённый мониторинг производительности различных подсистем хранилища, для чего требуется обратиться к пунктам меню Performance, а также управлять реакцией системы на возникновение тех или иных событий – пункты меню Event.

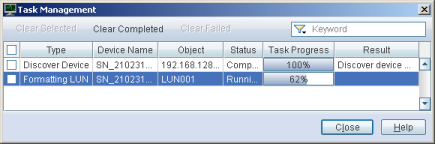

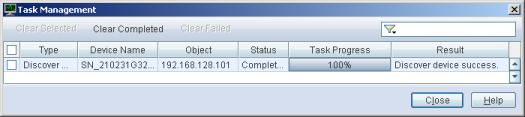

Все производимые с S2600 действия можно просмотреть в пункте Task Management меню System.
Краткий обзор возможностей Oceanspace ISM – системы управления сетевыми хранилищами HuaweiSymantec на этом завершается. Перейдём к изучению функционала командной строки устройства.
Обзор интерфейса командной строки
Доступ к командной строке S2600 можно получить с помощью консольного порта или SSH и порта управления. Мы использовали утилиту PuTTY 0.6 для работы командной строкой хранилища. При входе запрашивается логин и пароль, которые такие же, которые мы использовали при работе с утилитой ISM. После ввода корректных учётных данных администратору выводится сообщение с краткой информацией об устройстве.
login as: admin
Using keyboard-interactive authentication.
Password:
--------------------- Welcome ----------------------
-----------------System Information-----------------
| System Name | SN_210231G323Z0B7000018 |
| Device Model | Oceanspace S2600 |
| Current System Mode | Double Controllers Normal|
| Mirror Path | Normal |
| Location | |
| System Time | 2012-01-10 21:33:15 UTC |
| Device Serial Number | 210231G323Z0B7000018 |
| Product Version | V100R005C02 |
----------------------------------------------------
Командная строка S2600 может находиться в одном из трёх режимов: нормальном, защиты от сбоев или в режиме обновления, а пользователю присваивается один из трёх уровней доступа: супер администратора, администратора или пользователя с правами только на чтение. Интерфейс командной строки может предлагать варианты команды по нескольким введённым символам, для этого требуется дважды быстро нажать кнопку Tab. С помощью команд администратор может просматривать и изменять параметры работы Oceanspace, управлять хранилищем и поддерживать его в работоспособном состоянии. Все команды можно разделить на шесть групп: базовые, управление пользователями, системные, аппаратные, сервисные и аварийные. Мы не станем подробно изучать все возможности командной строки устройства, потому что они дублируют возможности утилиты ISM, но покажем некоторые из них. Например, для просмотра и изменения IP-адреса порта управления предназначены команды showctrlip и chgctrlip.
admin:/>showctrlip
Controller IP Address Subnet Mask Gateway MAC Address
A 192.168.128.101 255.255.255.0 0.0.0.0 08:19:a6:9b:a8:1f
B 192.168.128.102 255.255.255.0 0.0.0.0 08:19:a6:9b:a8:31
Справку по каждой команде можно получить с помощью вызова help –c commandname.
admin:/>help -c showctrlip
SHOWCTRLIP(1) User Commands SHOWCTRLIP(1)
NAME
showctrlip
SYNOPSIS
showctrlip [-c controller ID]
DESCRIPTION
The showctrlip command displays the IP address of the controller(s).
OPTIONS
-c controller ID
Specifies the ID of the controller.
The controller ID can be a or b.
If c is not specified, the CLI reports on the IP addresses of all controllers.
COPYRIGHT
All rights reserved (C), 2008--2012 Huawei Symantec Technologies Co., Ltd.
SEPTEMBER 2008 SHOWCTRLIP(1)
Управление пользователя производится с помощью вызовов adduser, chgpasswd, resetpasswd, chguserlevel, deluser, showuser.
admin:/>showuser
=====================================
User Information
-------------------------------------
User Name | admin
Level | Super Administrator
Status | Online
Create time | 2011-11-24 20:19:23
=====================================
Информацию о производителе, модели, версии прошивки можно получить с помощью системных команд showsys, showsesversion, showmanufactory, showctrlinfo и showallver.
admin:/>showsys
======================================================================================
System Information
--------------------------------------------------------------------------------------
System Name | SN_210231G323Z0B7000018
Device Model | Oceanspace S2600
Current System Mode | Double Controllers Normal
Mirror Path | Normal
Location |
System Time | 2012-01-10 21:58:20 UTC
Device Serial Number | 210231G323Z0B7000018
Product Version | V100R005C02
iSCSI Device Name | iqn.2006-08.com.huaweisymantec:oceanspace:21000022a1066f54:
======================================================================================
admin:/>showsesversion
Subrack ID Board ID Version
0 0 040
0 1 040
admin:/>showmanufactory
============================
Topo Information
----------------------------
Vendor | Huawei Symantec
Brand | Oceanspace
============================
admin:/>showctrlinfo
===============================================
Controller Information
-----------------------------------------------
Controller | A
CPU Utility(%) | 7
Primary/Secondary Status | Primary
IP Address for Management | 192.168.128.101
Running Status | Normal
Software Version | 1.04.05.125.T02
===============================================
===============================================
Controller Information
-----------------------------------------------
Controller | B
CPU Utility(%) | 3
Primary/Secondary Status | Secondary
IP Address for Management | 192.168.128.102
Running Status | Normal
Software Version | 1.04.05.125.T02
===============================================
admin:/>showallver
==================================
Software Version:
----------------------------------
Controller Software Version
----------------------------------
A 1.04.05.125.T02
B 1.04.05.125.T02
==================================
=========================
Product Version
-------------------------
Version | V100R005C02
=========================
=====================================
SES Version
-------------------------------------
Subrack ID Board ID Version
-------------------------------------
0 0 040
0 1 040
=====================================
===============================
Logic Version
-------------------------------
Controller Logic Version
-------------------------------
A 330T03
B 330T03
===============================
==========================================================
SAS Version
----------------------------------------------------------
Controller Port Id Mode Firmware Version
----------------------------------------------------------
A 02 Initiator 010
B 02 Initiator 010
==========================================================
Команды управления аппаратной платформой работают с жёсткими дисками, дисковыми массивами, оптическими передатчиками, контроллерами, портовыми модулями и модулями расширений. Также можно получить информацию о температуре, напряжении, источниках питания и батареях, вентиляторах.
admin:/>showctrlboard
====================================================
ControlBoard Information
----------------------------------------------------
Controller ID | A
Type | SAS Controller Board
Status | Normal
Logic Version | 330T03
PCB Version | STE1SCUA VER C
BIOS Version | 05.02.03.T01
Electronic Label | [Board Properties]
| BoardType=STE1MCONS
| BarCode=03G015Z0B5002312
| Item=0303G015
| Description=Main Control Unit
| Manufactured=2011-05-28
| VendorName=HS
| IssueNumber=00
| CLEICode=
| BOM=
====================================================
====================================================
ControlBoard Information
----------------------------------------------------
Controller ID | B
Type | SAS Controller Board
Status | Normal
Logic Version | 330T03
PCB Version | STE1SCUA VER C
BIOS Version | 05.02.03.T01
Electronic Label | [Board Properties]
| BoardType=STE1MCONS
| BarCode=03G015Z0B5002383
| Item=0303G015
| Description=Main Control Unit
| Manufactured=2011-05-28
| VendorName=HS
| IssueNumber=00
| CLEICode=
| BOM=
====================================================
admin:/>showinterface
Controller ID Interface ID Type Status PCB Version Electronic Label
A 0 4 GE Host Interface Port Card Normal STE1GEHA VER A [Board Properties]
BoardType=STE1GEHA
BarCode=02G049D0B6000064
Item=0302G049
Description=GE Host interface card
Manufactured=2011-06-21
VendorName=HS
IssueNumber=00
CLEICode=
BOM=
B 0 4 GE Host Interface Port Card Normal STE1GEHA VER A [Board Properties]
BoardType=STE1GEHA
BarCode=02G049D0B6000023
Item=0302G049
Description=GE Host interface card
Manufactured=2011-06-22
VendorName=HS
IssueNumber=00
CLEICode=
BOM=
admin:/>showtemperature -t 1
Controller board temperature information:
CPU(Celsius) Entrance(Celsius) Board(Celsius) Board(Celsius)
34 35 31 39
admin:/>showvoltage -t 1
=====================================================================================================================================
BOARD VOLTAGE
-------------------------------------------------------------------------------------------------------------------------------------
Board Type Usr Frame Id Ctrl Id Board Id Power Supply(V) Sourth/North Bridge Chip(V) Memory(V) CPU Kernel(V)
-------------------------------------------------------------------------------------------------------------------------------------
Ctrl Board 0 0 0 120 12 18 13
Ctrl Board 0 1 0 120 12 18 13
=====================================================================================================================================
admin:/>showpower
Subrack ID Power ID Status Temperature Status Vendor Type Version Date
0 0 Normal -- VAPEL AC(No Battery) V1.5 2011-04-08
0 1 Normal -- VAPEL AC(No Battery) V1.5 2011-04-08
admin:/>showfan
Subrack ID Fan Group ID Status Level
0 0 Normal medium
0 1 Normal medium
Сервисные команды могут использоваться для управления дисками и их массивами, ресурсами LUN, копированием LUN, виртуальными моментальными снимками и гиперклонами (HyperClone), удалённой репликацией, кэшем, инициаторами и целями iSCSI и так далее.
admin:/>showrg
ID Level Status Free Capacity(MB) Disk list Name
0 RAID0 Normal 22604478 0,0;0,1;0,2;0,3;0,4;0,5;0,6;0,7;0,8;0,9;0,10;0,11; RAID001
admin:/>showlun
ID RAID ID Status Ctrler Capacity(MB) LUN Name Stripe Unit Size(KB)
0 0 Normal A 102400.0 LUN001_A 64
admin:/>showhostgroup
Host Group ID Os Type Name
0 Windows Default Group
1 Windows HostGroup001
admin:/>showport
====================================================================================================================
Port Information
--------------------------------------------------------------------------------------------------------------------
Controller ID Subrack ID Board Type Board ID Port ID Physical Type Logical Type Status
--------------------------------------------------------------------------------------------------------------------
A 0 SubBoard 0 3 ETHERNET Srv Link Down
A 0 SubBoard 0 2 ETHERNET Srv Link Down
A 0 SubBoard 0 1 ETHERNET Srv Link Down
A 0 SubBoard 0 0 ETHERNET Srv Link Down
A 0 CtrlBoard 0 5 SAS IBS Link Up
A 0 CtrlBoard 0 1 SAS Expand Link Down
A 0 CtrlBoard 0 0 ETHERNET Management Link Up
A 0 CtrlBoard 0 4 ETHERNET IBC Link Up
A 0 CtrlBoard 0 3 SERIAL Management Link Down
A 0 CtrlBoard 0 2 SERIAL Ups Management Link Down
B 0 SubBoard 0 3 ETHERNET Srv Link Down
B 0 SubBoard 0 2 ETHERNET Srv Link Down
B 0 SubBoard 0 1 ETHERNET Srv Link Down
B 0 SubBoard 0 0 ETHERNET Srv Link Down
B 0 CtrlBoard 0 5 SAS IBS Link Up
B 0 CtrlBoard 0 1 SAS Expand Link Down
B 0 CtrlBoard 0 0 ETHERNET Management Link Down
B 0 CtrlBoard 0 4 ETHERNET IBC Link Up
B 0 CtrlBoard 0 3 SERIAL Management Link Down
B 0 CtrlBoard 0 2 SERIAL Ups Management Link Down
====================================================================================================================
admin:/>showmap
Map ID Ctrler Dev LUN ID LUN WWN Host LUN Mapped to RAID ID Dev LUN Cap(MB) Map Type Whether Command LUN
1048576 A 0 60022a1100066f54006126d100000000 0 Group: 1 0 102400.0 GROUP No
С помощью аварийных команд можно настроить поведение системы при возникновении определённых событий, изменения статусов; указать способ оповещения администратора.
admin:/>showemail
================================
Email Information
--------------------------------
UserName |
Password | ******
Server Ip |
Sender Email |
Receiver email list |
Is Need Send | No
Is Need Check | No
Send Level | 0
================================
admin:/>showsms
========================
SMS Information
------------------------
Receiver Number |
Middle Number |
Send Level | 0
Is Need Send | No
========================
admin:/>showhealthconf
============================
Monitor Configuration
----------------------------
switch | Off
period | 24 (h)
============================
Естественно, мы не могли обойти вниманием доступ к интерфейсу командной строки через консольный порт. В комплекте с хранилищем поставляется специальный кабель DB-9<=>RJ-45, однако он является стандартным, мы смогли воспользоваться имеющимися в наличии консольными кабелями для маршрутизаторов Cisco. С помощью обсуждаемого кабеля мы смогли записать все те сообщения, которые выводятся на консоль при загрузке Oceanspace S2600. Желающие могут скачать файл для детального изучения.
Тестирование
Первое, с чего мы традиционно начинаем, - установление времени загрузки устройства, под которым мы понимаем интервал времени с момента подачи питания до получения первого эхо-ответа по протоколу ICMP. HuaweiSymantec Oceanspace S2600 загружается за 135 секунд, что, на наш взгляд, является нормальным временем загрузки для подобного класса устройств.

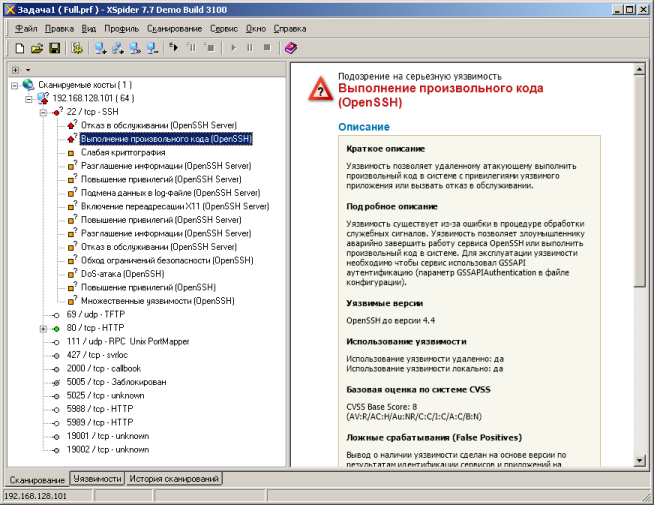

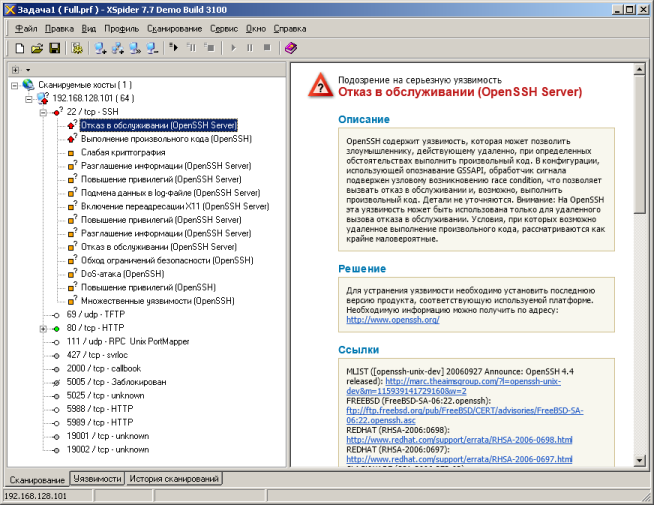

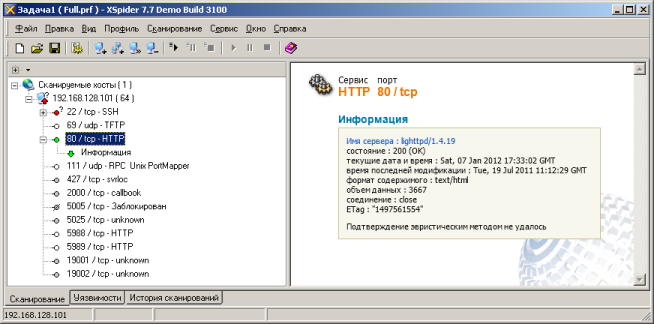

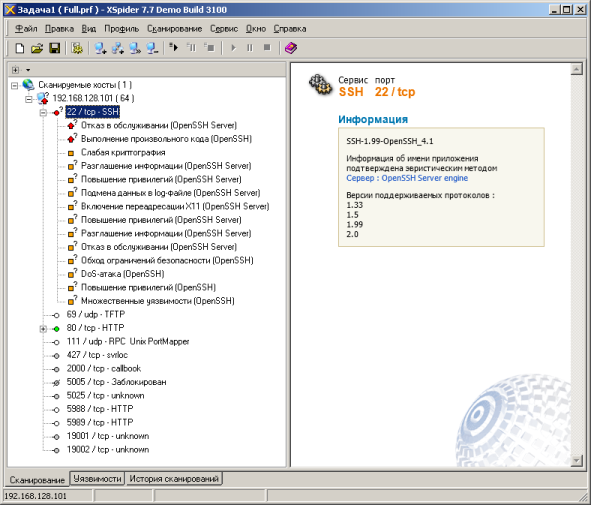

Вторым этапом стала проверка защищённости хранилища. Так как S2600 имеет два типа портов, мы решили провести две независимые проверки для каждого из подключений (управляющее и доступа к данным с помощью iSCSI). Для управляющего интерфейса было обнаружено двенадцать открытых портов: TCP-22 (SSH), UDP-69 (TFTP), TCP-80 (HTTP), UDP-111 (RPC Unix PortMapper), TCP-427 (svrloc), TCP-2000 (callbook), TCP-5005 (заблокирован), TCP-5025 (unknown), TCP-5988 (HTTP), TCP-5989 (HTTP), TCP-19001 (unknown) и TCP-19002 (unknown). Наиболее интересные сведения представлены ниже.

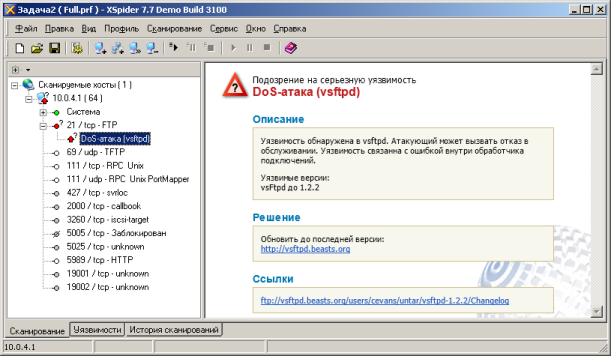

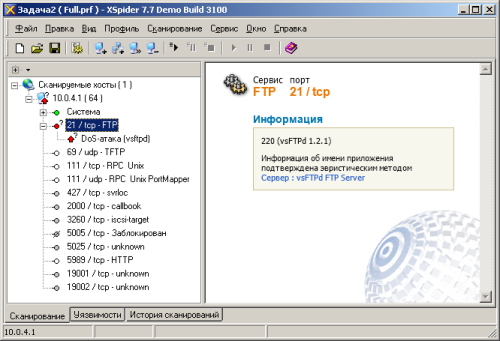

Для iSCSI-интерфейса также было обнаружено двенадцать открытых портов: TCP-21 (FTP), UDP-69 (TFTP), TCP-111 (RPC Unix), UDP-111 (RPC Unix PortMapper), TCP-427 (svrloc), TCP-2000 (callbook), TCP-3260 (iscsi-target), TCP-5005 (заблокирован), TCP-5025 (unknown), TCP-5989 (HTTP), TCP-19001 (unknown) и TCP-19002 (unknown).
Конечно же, мы понимаем, что обсуждаемое хранилище будет размещено в специальном сегменте сети, доступ к которому будет строго ограничен, однако наличие (пусть даже вероятных) уязвимостей в некоторых сервисах не делает «чести» устройству. Мы решили произвести подключение к серверу по FTP с логином и паролем, которые мы использовали для аутентификации в ISM. После подключения мы смогли получить доступ на чтение к большинству файлов, а каталог /OSM оказался даже доступным для записи. Смысл наличия открытых сервисов FTP и TFTP на пользовательских портах для нас остался загадкой. Также нас удивило отсутствие возможности чтения/записи параметров по протоколу SNMP, нам кажется, такая возможность должна присутствовать по умолчанию в подобных устройствах. Справедливости ради стоит сказать, что S2600 позволяет отправлять SNMP-trap о происходящих в системе событиях, а статистика использования ресурсов хранилища доступна в приложении OceanSpace, предназначенным для управления хранилищами HuaweiSymantec S2600.

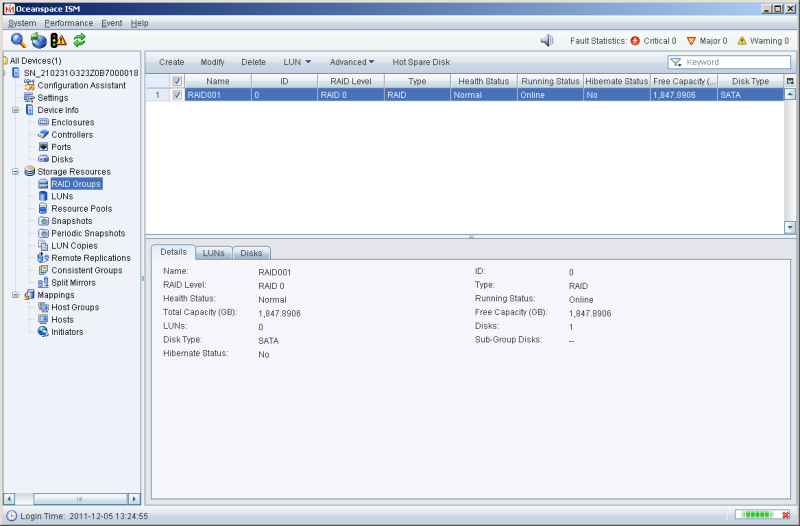

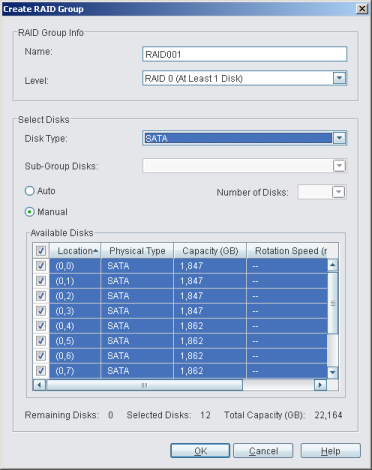

Перед началом тестирования производительности хранилища необходимо создать RAID-массив с помощью пункта RAID Groups группы Storage Resources. Поддерживаются следующие типы RAID-массивов: 0, 1, 3, 5, 6, 10 и 50, для каждого из которых мы проведём измерения. В массив будут объединены все установленные диски.

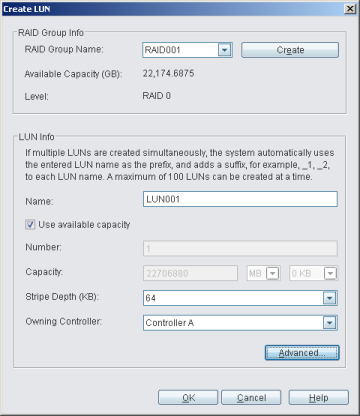

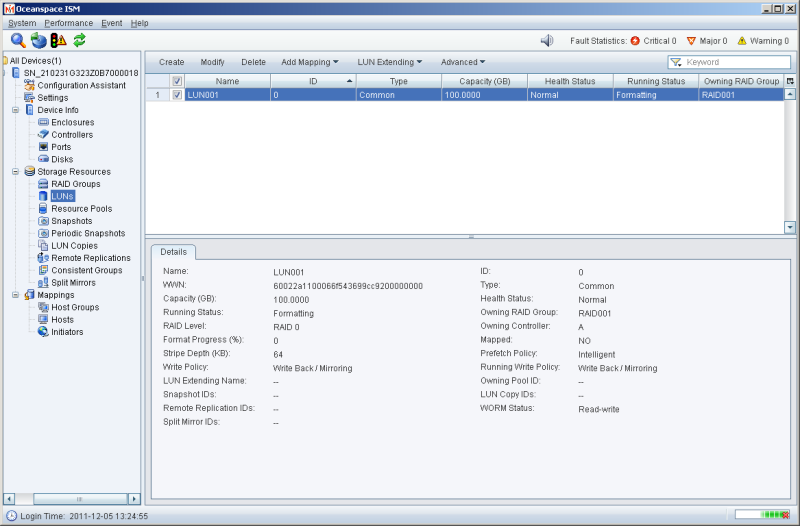

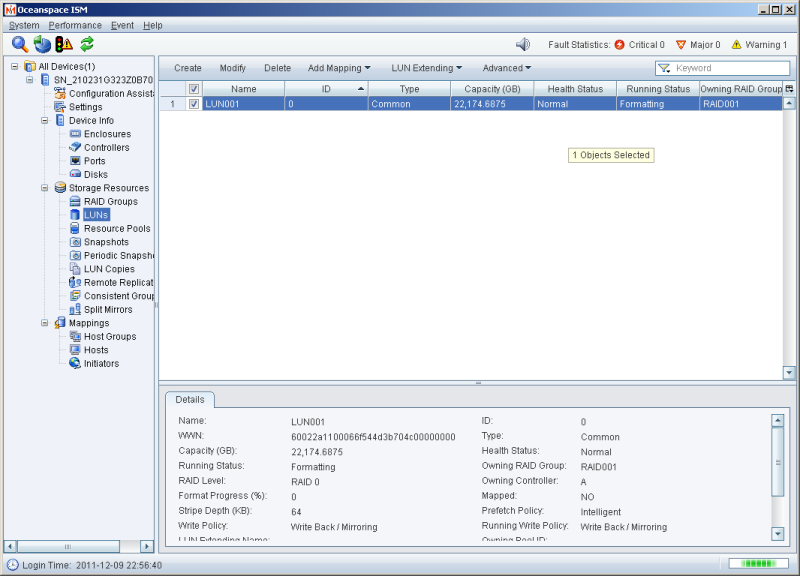

После создания массива необходимо создать LUN с помощью пункта LUNs той же группы. Политики предварительной выборки данных и записи мы оставили без изменений.
После создания LUN происходит форматирование созданного пространства. Данный процесс может занимать значительное время и зависит от используемого типа массива и размера LUN.
HuaweiSymantec S2600 может иметь два управляющих модуля, работающие в режиме активный-активный. При использовании конфигурации с одним модулем S2600 имеет четыре Gigabit Ethernet порта для iSCSI-подключений, в двухмодульном варианте – восемь. Мы решили начать с использования четырёх подключений к одному модулю, создали массив RAID0 и подключенный ресурс отформатировали в файловую систему NTFS. Полученные результаты нас несколько озадачили – скорости передачи данных не превышали скорость в 2Гбит/с, то есть двух GE-подключений должно быть достаточно. На размещённой ниже диаграмме представлено сравнение скоростей доступа к данным, полученных с помощью утилиты Intel NASPT 1.7.1, при использовании двух и четырёх GE-портов.

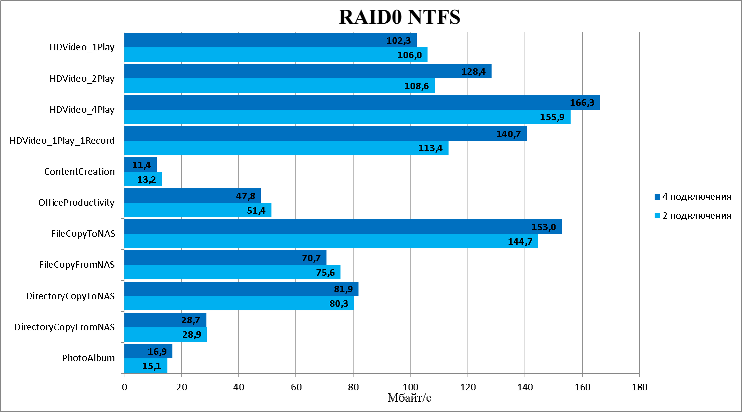

Как видно из диаграммы, добавление дополнительных подключений не вносит принципиальных изменений в получаемые данные, поэтому в дальнейшем все измерения мы будем проводить при использовании двух GE-портов. Также мы посчитали результаты трёх тестов (HDVideo_1Record Throughput, FileCopyToNAS Throughput и DirectoryCopyToNAS Throughput) неадекватными, поэтому их результаты мы исключили из диаграмм. Исключение составили лишь две первые сравнительные диаграммы, для которых тесты FileCopyToNAS Throughput и DirectoryCopyToNAS Throughput мы воспроизвели вручную путём копирования соответствующих наборов данных из виртуального диска, созданного в оперативной памяти. Хотелось бы также дать ещё несколько пояснений по используемой технике тестирования. В тех тестах, где использовалась утилита Intel NASPT мы умышленно уменьшали объём доступной операционной системе оперативной памяти до 2 Гбайт в соответствии с рекомендациями Intel. Такое уменьшение производилось с помощью утилиты msconfig. Подобное уменьшение мы проводим для каждого NAS, а не только для HuaweiSymantec S2600. Ограничение доступного объёма оперативной памяти позволяет получить более адекватные результаты измерений, так как уменьшает или иногда даже исключает полностью кэширование передаваемых данных. К сожалению, далеко не все электронные издания в России обращают внимание на такие «нюансы».

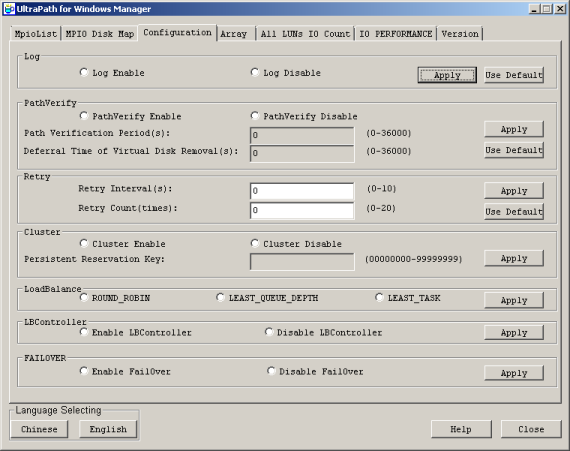

Одновременное использование нескольких подключений к одному iSCSI-ресурсу возможно при использовании технологии iSCSI Multipath, которая доступна в серверных операционных системах Microsoft. Кроме использования iSCSI Multipath администраторам доступна утилита HuaweiSymantec UltraPath, имеющая сходный функционал, однако для наших тестов мы предпочитали стандартный Multipath с круговым распределением нагрузки на каналы.
Так как управляющие модули S2600 могут работать в режиме активный-активный, мы решили распределить подключение между контроллерами и подключили один кабель в контроллер A, а второй – в B. На размещённой ниже диаграмме представлено сравнение скоростей чтения данных для схем с одним и двумя контроллерами при использовании файловых системы NTFS. Тест чтения блоков данных по 32 Кбайта проводился с помощью утилиты IOmeter 2006.07.27.

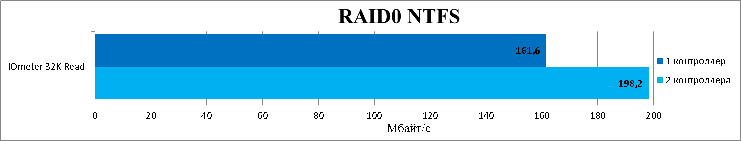

Использование двух контроллеров в режиме активный-активный даёт ощутимый прирост производительности, к тому же такая конфигурация позволяет ещё и повысить отказоустойчивость системы. К сожалению, S2600 не имеет встроенных средств обеспечения горячего резервирования всего устройства целиком, однако с помощью программного обеспечения хранилища можно осуществлять периодическое резервное копирование изменённых данных, что с привлечением дополнительного сетевого оборудования позволяет реализовать обсуждаемое резервирование в полуавтоматическом режиме.
Тесты для оставшихся типов RAID-массивов проводились для двухканальных подключений к одному контроллеру с использованием утилиты Intel NASPT, создаваемая ею нагрузка имитирует различные пользовательские приложения.
Полученные скорости доступа к данным не позволяют говорить об Oceanspace S2600, как о чрезвычайно скоростном хранилище, однако, инженеры HuaweiSymantec основной упор сделали на обеспечение надёжности и отказоустойчивости устройства.
На этом мы завершаем раздел тестирования, подведём итоги.
Заключение
Протестированное нами сетевое хранилище HuaweiSymantec Oceanspace S2600 позиционируется производителем как устройство начального уровня SAN, поэтому, традиционно для SAN, во главу угла были поставлены надёжность и отказоустойчивость самого устройства взамен на дополнительный функционал, к которому привыкли пользователи NAS. Если требуется отказоустойчивое и масштабируемое решение, обеспечивающее сетевое хранение данных в пределах одного ЦОД, HuaweiSymantec Oceanspace S2600 – отличный выбор.
Сильные стороны устройства перечислены ниже.
- Наличие двух контроллеров, работающих по схеме активный-активный.
- Поддержка iSCSI Multipath.
- Дублирование блоков питания и вентиляторов.
- Наличие встроенного аккумулятора для предотвращения потери данных.
- Подробнейшая инструкция по установке, настройке и использованию хранилища.
- Возможность масштабирования системы хранения с помощью дополнительных дисковых полок.
- Большое количество дополнительных аксессуаров.
- Возможность установки контроллеров с портами FC, iSCSI, SAS.
К сожалению, мы не можем не сказать и об обнаруженных недостатках.
- Отсутствие возможности горячего резервирования всего устройства.
- Поддержка только двух языков интерфейса.
- Наличие открытых сервисов FTP и TFTP на пользовательских портах.
- Ограниченная поддержка SNMP.
На момент написания статьи рекомендованная цена на HuaweiSymantec Oceanspace S2600 в тестируемой нами конфигурации составляла 300.000 рублей. Модель S2600 доступна также с одним контроллером, а также без дисков или с минимальным их набором, цена на такие версии начинается от 150.000 рублей.
Автор и редакция благодарят компанию Тайле, официального дистрибьютора сетевого оборудования HuaweiSymantec, за любезно предоставленное для тестирования хранилище S2600.
