Стоечное сетевое хранилище Thecus 1U4200XXXR
Введение
До настоящего времени в нашу пока ещё молодую тестовую лабораторию попадали лишь те сетевые хранилища, которые были ориентированы на сегмент SOHO. Сегодня мы решили переломить такую тенденцию и представить вниманию читателей новый одноюнитовый четырёхдисковый NAS Thecus 1U4200XXXR в стоечном исполнении. Производитель относит данное устройство к хранилищам уровня предприятия, мы же попытаемся понять, насколько 1U4200XXXR соответствует своей категории.
Внешний вид

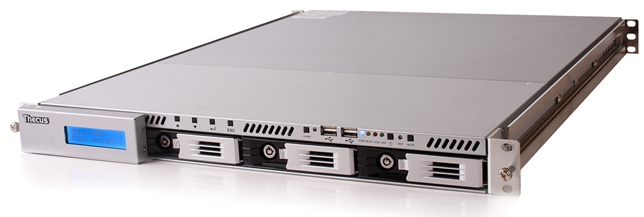

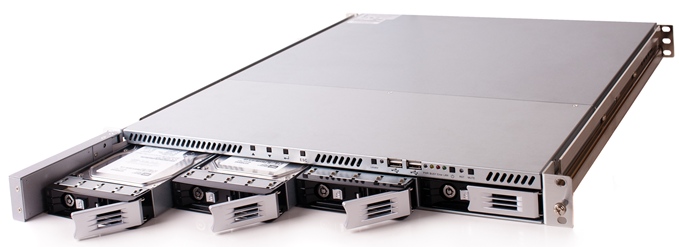

Thecus 1U4200XXXR выполнен в металлическом корпусе, предназначенном для монтажа в 19” телекоммуникационную стойку. Габариты хранилища составляют 593*433*44 мм. К передней панели крепятся уши, однако вместе с устройством поставляются рельсы, размещения хранилища с которыми в загруженной стойке для нас оказалось не тривиальной задачей. К сожалению, в пользовательском руководстве процедура монтажа в стойку не описана.

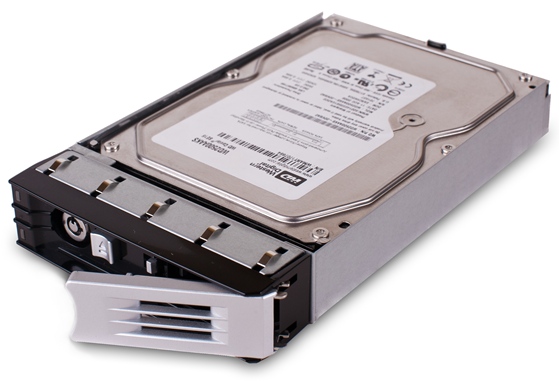

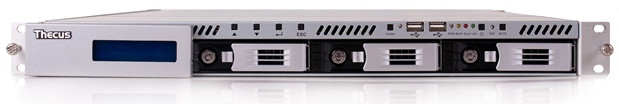

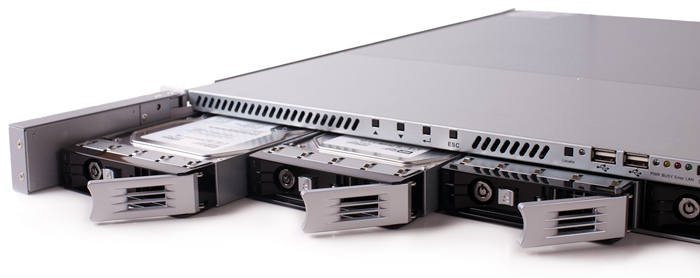

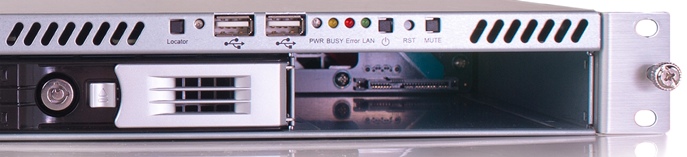

На передней панели размещены четыре отсека для установки корзин с жёсткими дисками, частично закрытых подвижным экраном, отображающим информацию о текущем состоянии 1U4200XXXR.
Также на передней панели расположены кнопки
,
,
и Esc, позволяющие управлять хранилищем при отсутствии доступа к сети. Также здесь присутствует кнопка включения устройства и клавиша Locator, предназначенная для идентификации хранилища. Четыре световых индикатора предоставляют администратору информацию о наличии питания, загрузке устройства, работе сети и ошибках. Также нельзя не отметить наличие вентиляционных решёток, двух портов USB, а также утопленной кнопки Reset для сброса пользовательских настроек.

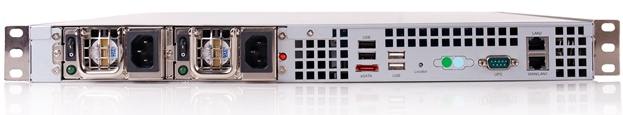

Обратимся к задней панели 1U4200XXXR, где размещаются четыре USB-порта, порт eSATA, утопленный локатор, два сетевых порта Gigabit Ethernet, а также разъём для подключения к ИБП.
В линейке 1U4200XXX сетевых хранилищ Thecus представлены две модели: 1U4200XXXR и 1U4200XXXS, первая из которых обладает двумя заменяемыми блоками питания, обеспечивающими резервирование подключения к электросети, тогда как в 1U4200XXXS присутствует лишь один блок питания.
Заглянем теперь внутрь устройства.
Аппаратная платформа

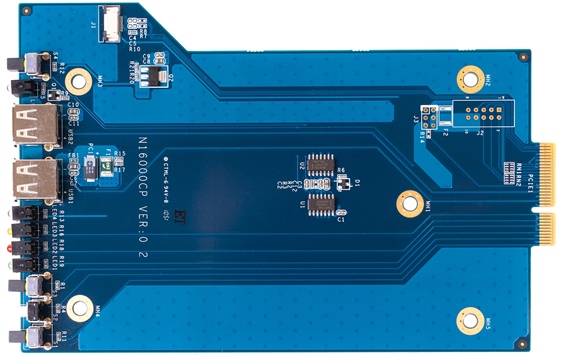

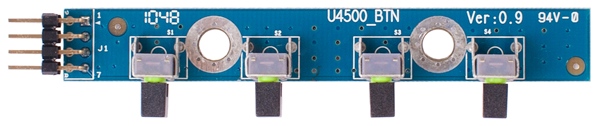

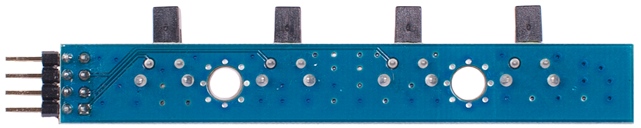

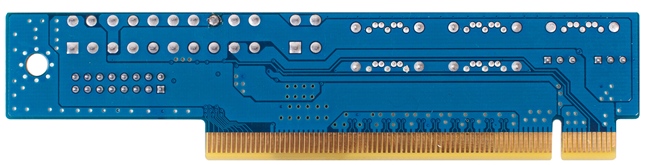

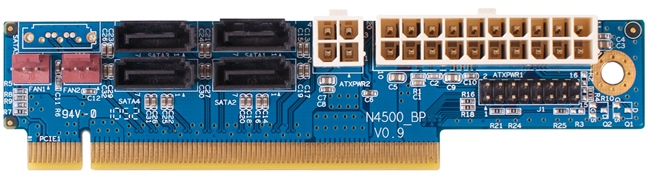

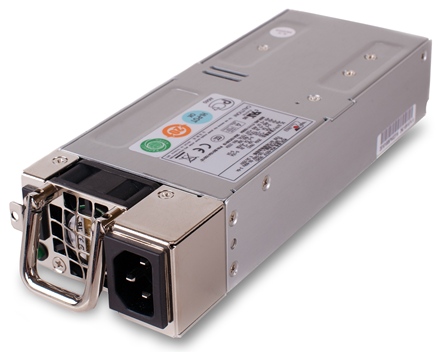

Внутри стоечного хранилища Thecus 1U4200XXXR, виртуально разделённого на три части (дисковый отсек, отсек с блоками питания и модуль управления) расположены семь плат, шесть из которых предназначены для упрощения разводки и не несут на себе ничего интересного, кроме медных дорожек, кнопок, световых индикаторов и портов. Фотографии некоторых из них мы решили предоставить читателям.

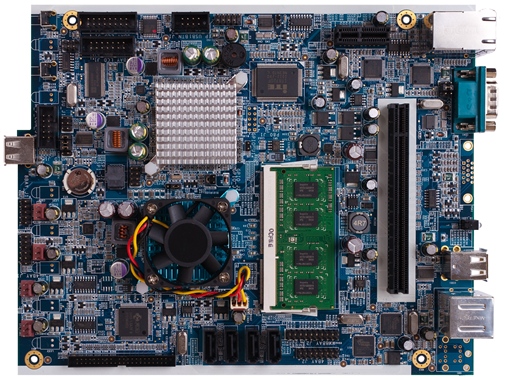

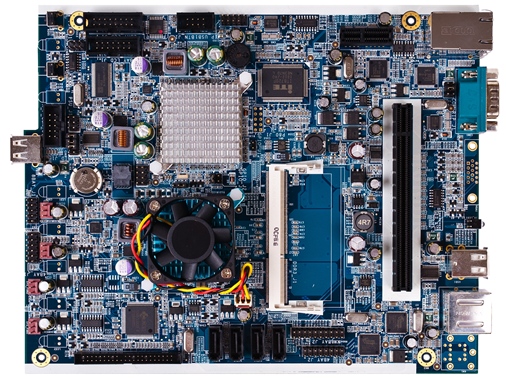

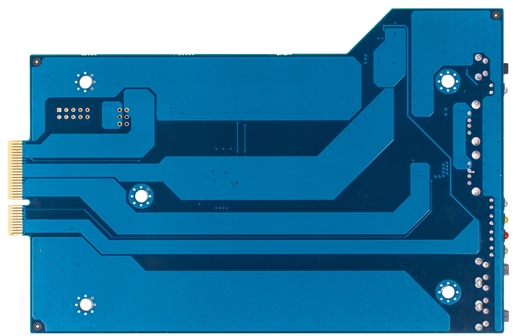

Обратимся теперь к материнской плате, отвечающей за всю интеллектуальную работу устройства. Все основные модули размещены на плате с одной стороны.

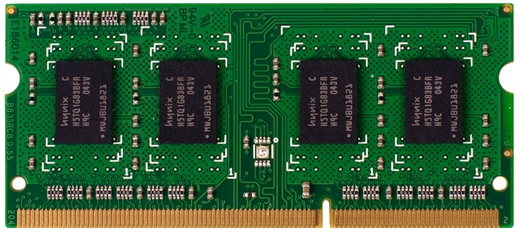

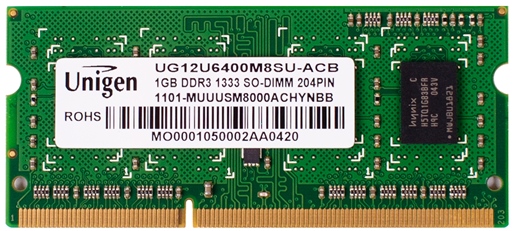

Рассмотрим, какие основные элементы размещены на материнской плате. Функции оперативной памяти выполняет модуль DDR3 Unigen UG12U6400M8SU-ACB объёмом 1 Гбайт.

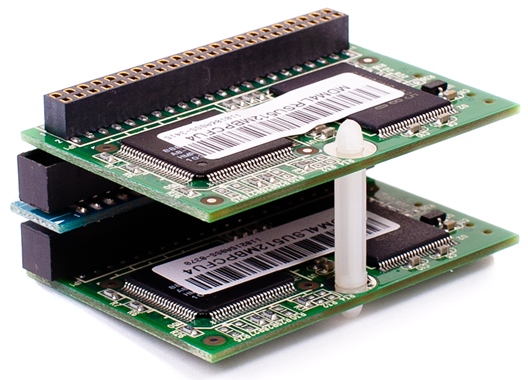

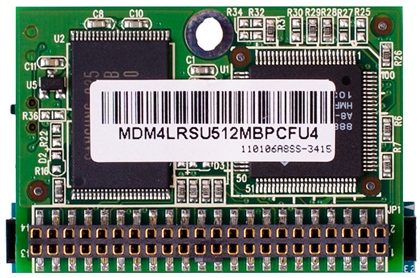

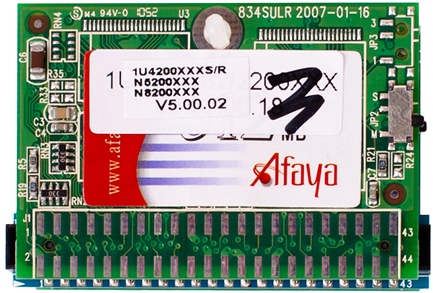

В качестве флеш-памяти использованы два объединённых модуля Afaya MDM4LRSU512MBPCFU4 и MDM4LSU512MBPCFU4, построенные на 512 Мбайт чипах Samsung K9F4G08U0B, один из которых работает в режиме только для чтения. Такая конфигурация позволяет использовать заведомо рабочую заводскую прошивку для загрузки и восстановления микропрограммного обеспечения при серьёзных сбоях.
Контроллером, обеспечивающим подключение флеш-памяти к шине PCI-E, является JMicron JMB363. За операции ввода/вывода отвечает контроллер iTE IT8720F. Подключение четырёх пользовательских жёстких дисков к SATA300 производится с помощью двух модулей Silicon Image Sil3132CNU, несмотря на шесть SATA-портов, предоставляемых южным мостом Intel NH82801IR. Сетевая часть представлена двумя GE-контроллерами Intel WG82574L. Thecus 1U4200XXXR построен на базе процессора Intel Atom D525.
С аппаратной платформой разобрались, рассмотрим теперь программную начинку.
Первоначальная настройка

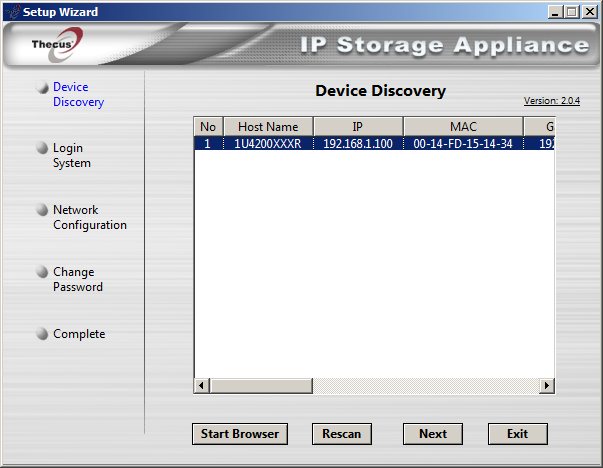

Подобно другим сетевым хранилищам Thecus 1U4200XXXR требует предварительной настройки. Мы подключили устройство к порту коммутатора, принадлежащего к отдельной виртуальной сети. В эту же виртуальную сеть мы добавили компьютер с предустановленной утилитой Thecus Setup Wizard, после запуска которой 1U4200XXXR был сразу же обнаружен.

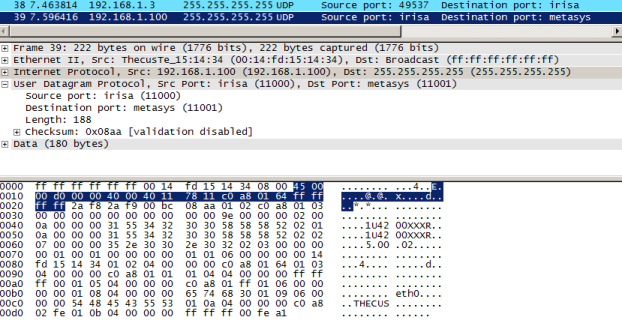

Естественно, мы не удержались от перехвата передаваемых в процессе поиска хранилища Thecus данных с помощью анализатора сетевых протоколов Wireshark. Весь процесс обнаружения происходит с помощью передачи всего двух пакетов, представленных ниже.

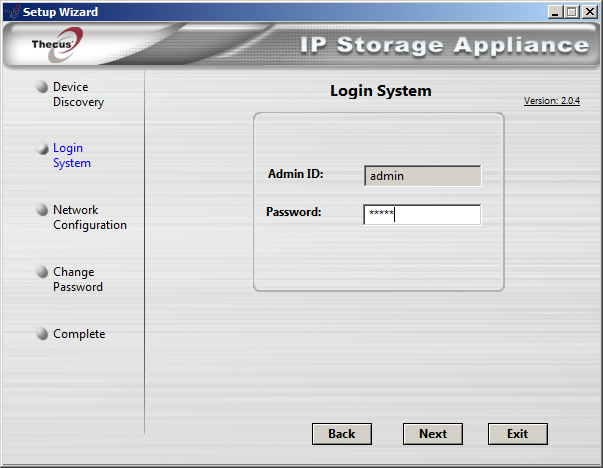

Приступим к первоначальной настройке, в ходе которой требуется ввести пароль пользователя admin. Стоит отметить, что пароль совпадает с именем пользователя.

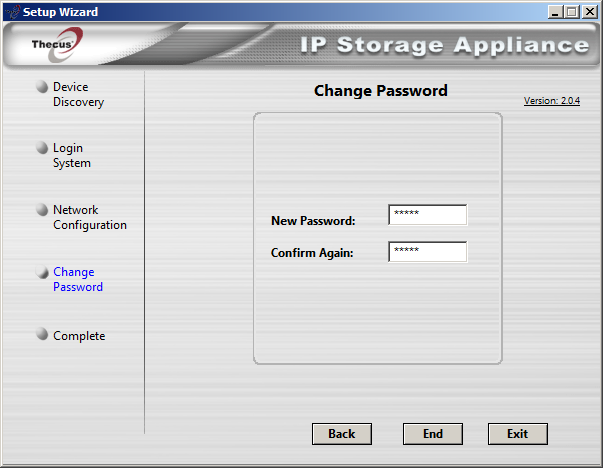

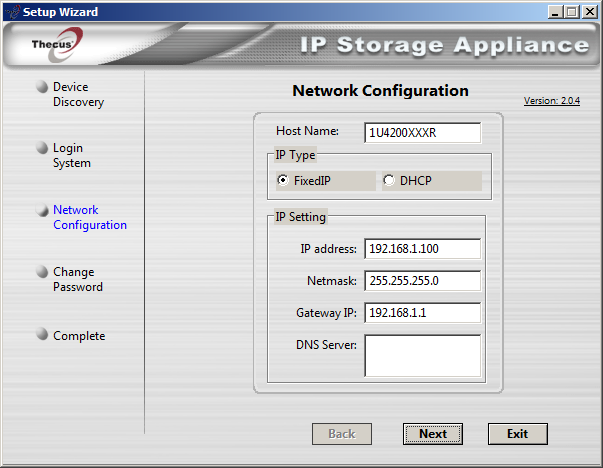

Вторым шагом является настройка сетевых параметров, после которого у администратора потребуют указать новый пароль для управления хранилищем.
После успешного применения сетевых параметров и смены пароля устройство будет готово к работе. Дальнейшее управление хранилищем производится с помощью веб-браузера. Первым действием, которое требуется произвести, является создание RAID-массива с помощью пункта меню Настройка RAID группы Хранилище с его последующим форматированием.

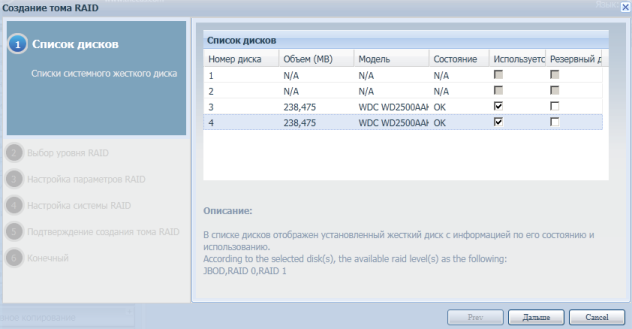

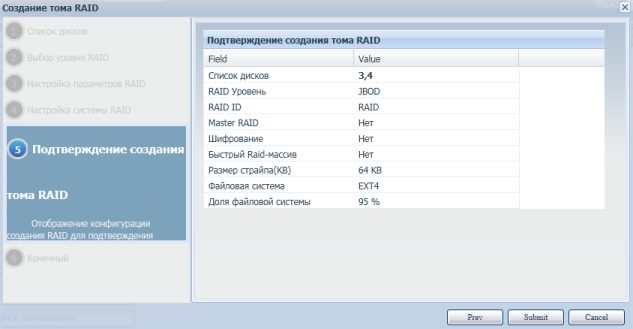

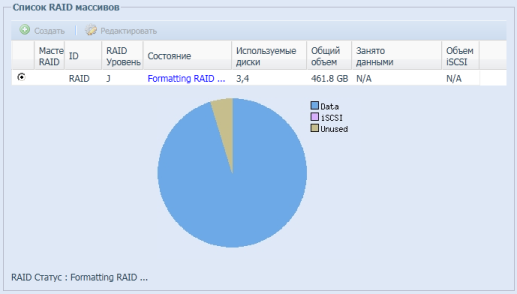

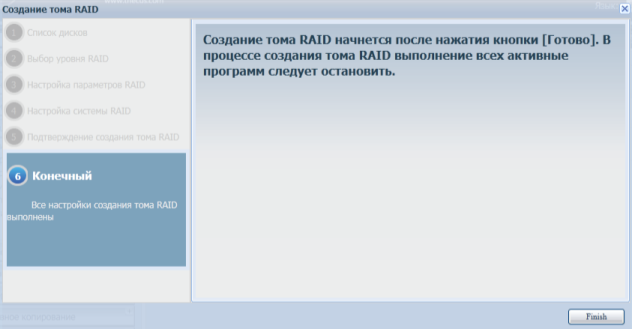

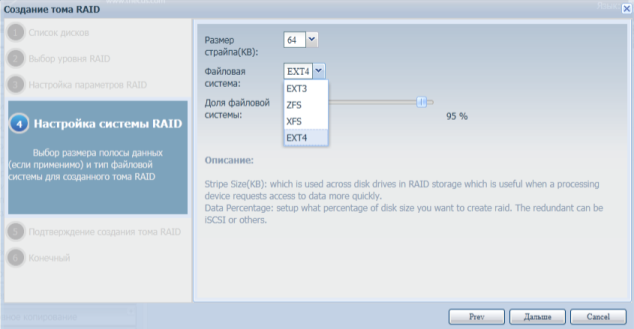

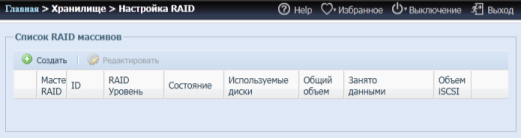

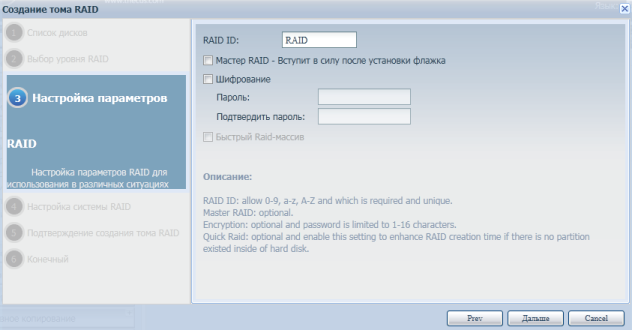

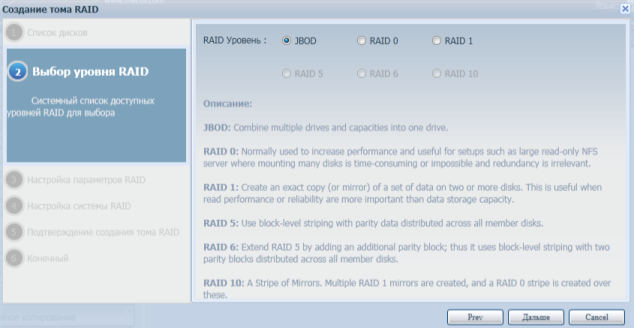

После ответа на все вопросы мастера будет запущена процедура создания массива, что позволит администратору установить требуемые модули расширения и ввести 1U4200XXXR в работу.

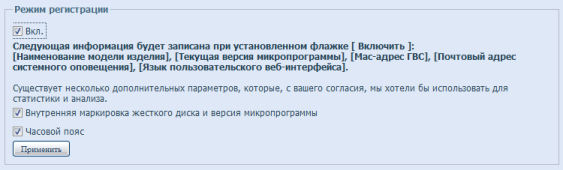

На этом первоначальная обязательная стадия подготовки хранилища к работе завершается, однако нам бы хотелось ещё рассказать о процедуре регистрации устройства, позволяющей до двух лет увеличить гарантию на 1U4200XXXR в России. Обязательным условием предоставления расширенной гарантии на устройство является регистрация хранилища в течение двух месяцев со дня покупки. Такая регистрация должна быть произведена только на русскоязычном сайте производителя.

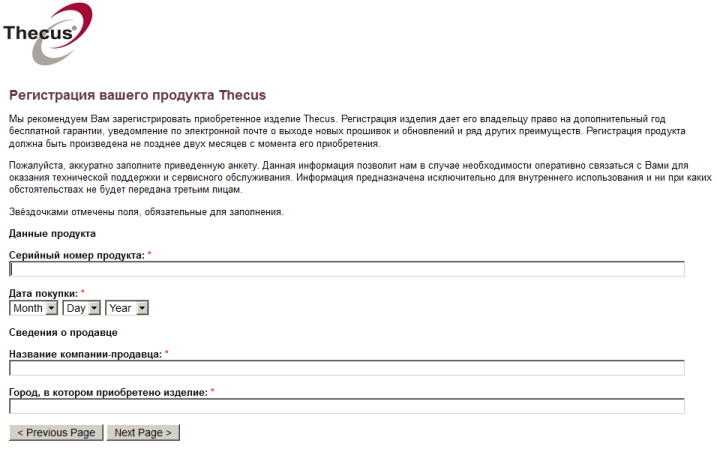

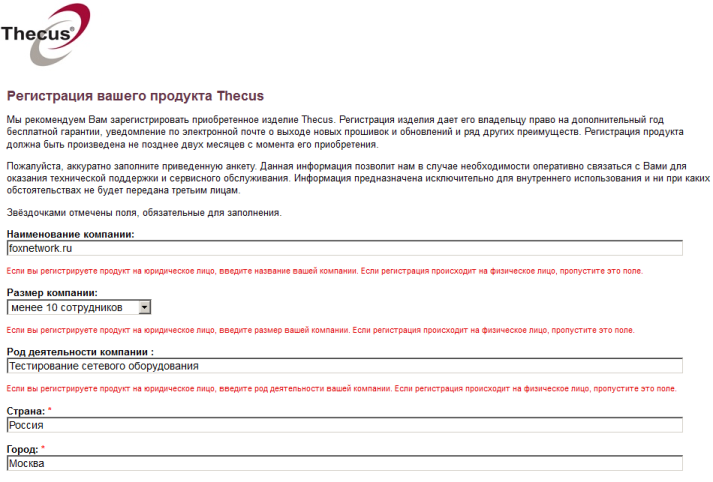

Кроме описанной выше регистрации пользователь может зарегистрировать своё устройство с помощью веб-интерфейса самого хранилища (подпункт Регистрация через Интернет группы Сведения о системе), однако, такое действие позволит лишь получить доступ к последним обновлениям микропрограммного обеспечения и никоим образом не повлияет на гарантию.
Обновим теперь микропрограммное обеспечение и установим модули расширения.
Обновление прошивки и управление модулями

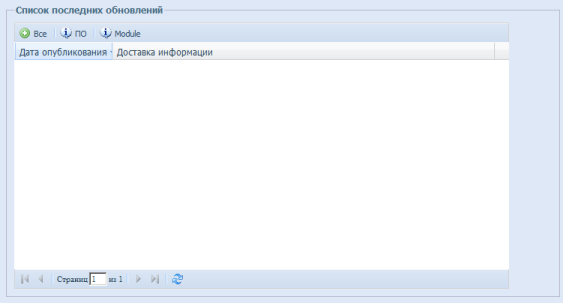

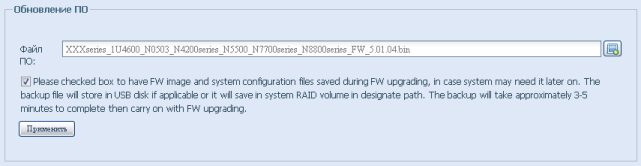

Смена микропрограммного обеспечения производится в ручном режиме с помощью подпункта Обновление ПО меню Администрирование веб-интерфейса. Пользователю требуется загрузить с сайта производителя новую прошивку объёмом 63 Мбайта и приступить непосредственно к обновлению, заключающемуся в выборе файла-образа, выгрузки его с помощью веб-интерфейса на хранилище и подтверждении начала обновления.

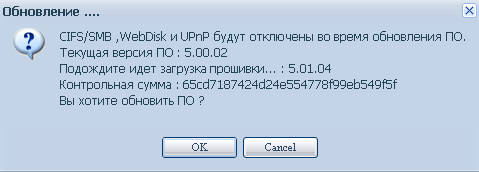

Весь процесс обновления занимает порядка трёх минут без учёта времени, необходимого на перезагрузку устройства (70 секунд).

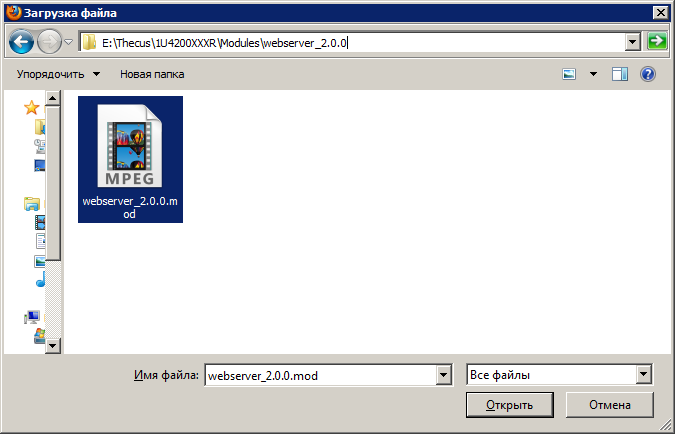

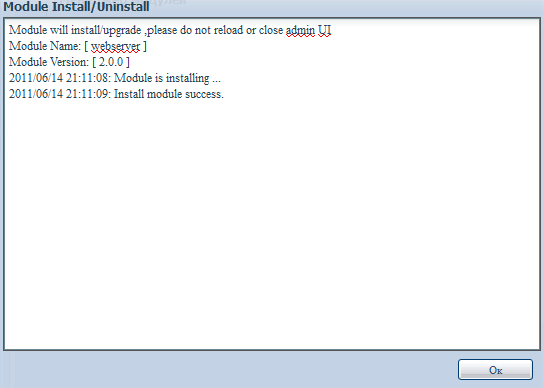

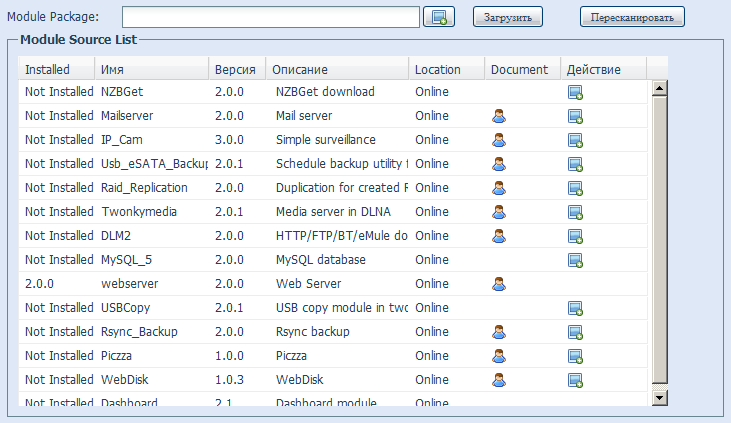

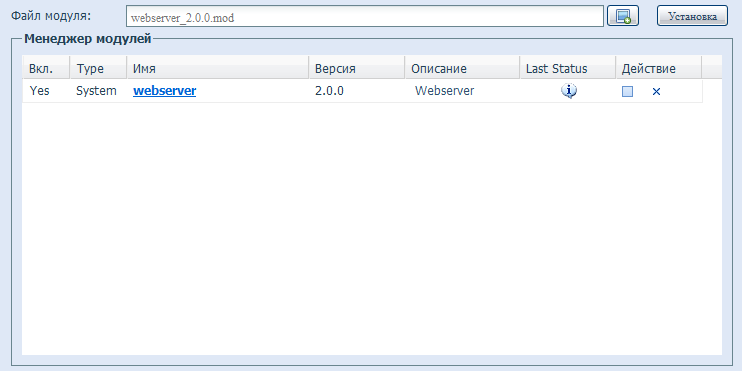

Рассмотрим теперь процедуры установки модулей расширения. Для ручной установки требуется обратиться к подпункту Модули группы Сервер приложений, где выбрать предварительно скачанный файл.

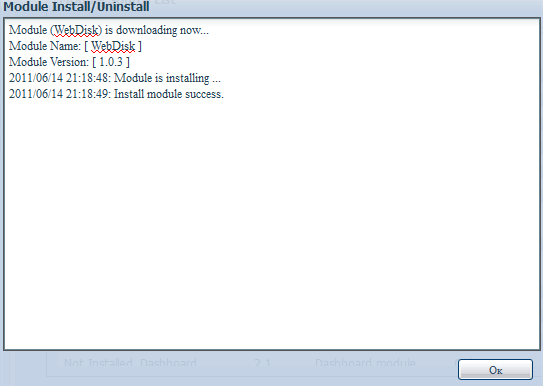

Автоматическая же установка с помощью подпункта Auto Module Installation требует от пользователя лишь выбора необходимого пункта из предлагаемого списка.
Перейдём теперь к рассмотрению других возможностей веб-интерфейса.
Обзор веб-интерфейса

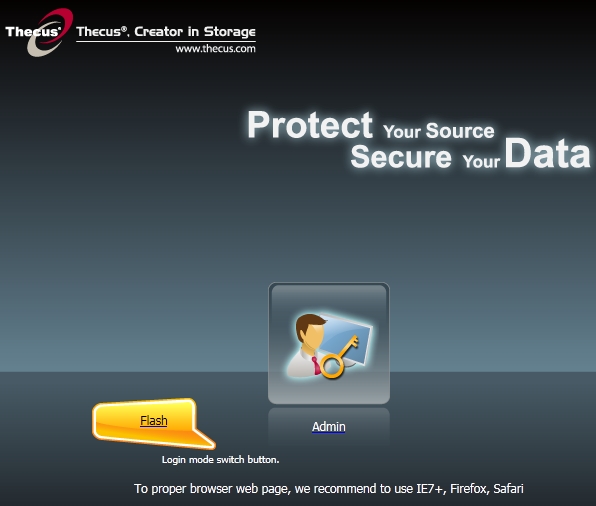

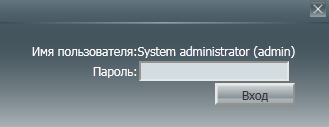

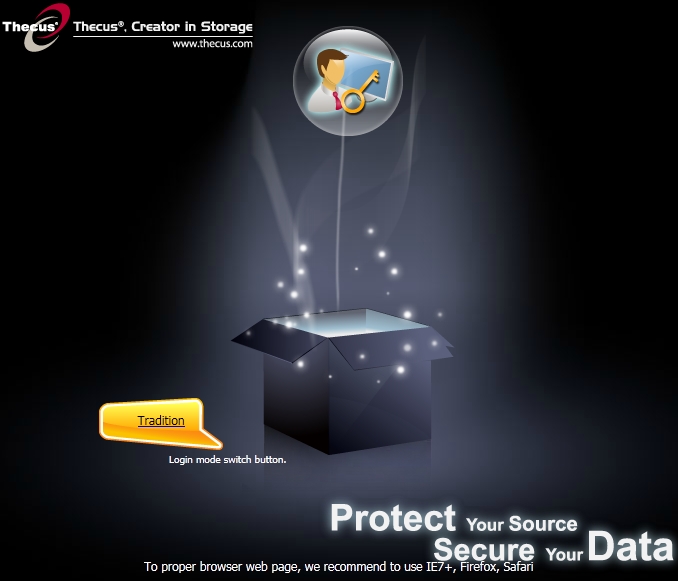

Стартовая страничка веб-интерфейса 1U4200XXXR может быть представлена пользователю в двух вариантах: традиционном и в виде флэш. Вне зависимости от способа представления страницы для доступа к настройкам хранилища требуется ввести пароль администратора, который по умолчанию равен admin.

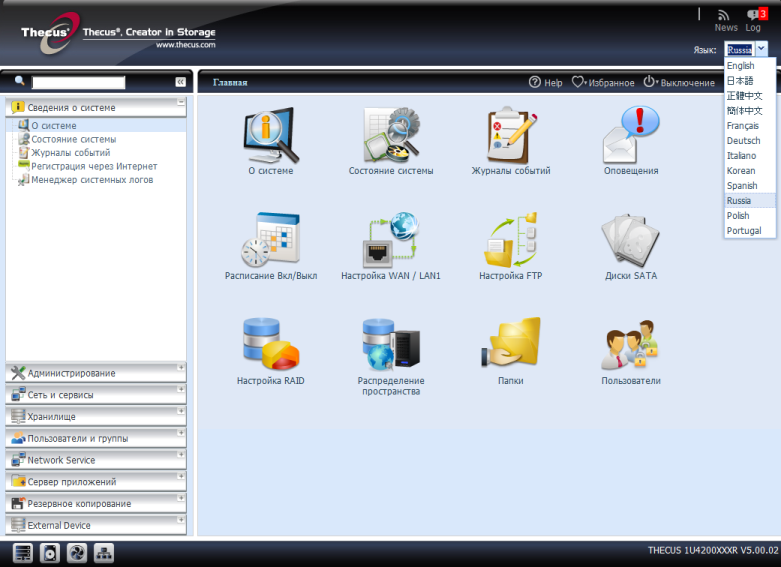

После ввода корректных пользовательских данных администратор попадает на стартовую страничку устройства. Веб-интерфейс устройства представлен на двенадцати языках: английском, традиционном и упрощённом китайском, японском, корейском, французском, немецком, итальянском, испанском, польском, португальском и русском.
Обратимся теперь к рассмотрению пунктов расположенного слева меню. Хотелось бы сразу отметить, что мы не станем изучать все возможности веб-интерфейса, однако остановимся на самых на наш взгляд интересных. Первой является группа Сведения о системе, содержащая следующие подпункты: О системе, Состояние системы, Журнал событий, Регистрация через Интернет и Менеджер системных логов.

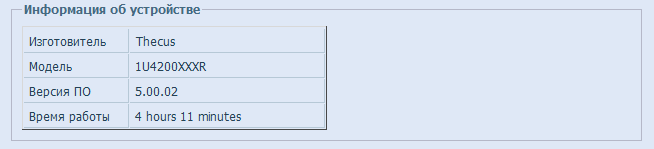

Подпункт О системе содержит краткую информацию о производителе и модели хранилища, версии микропрограммного обеспечения, а также времени работы устройства.

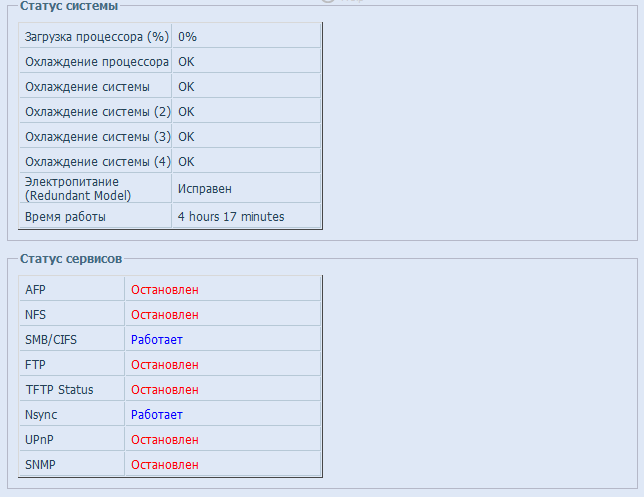

Информацию о загрузке процессора, работе вентиляторов и исправности электропитания, времени работы системы и статусах поддерживаемых сервисов можно получить в подпункте Состояние системы.
Все происходящие с 1U4200XXXR события записываются системный журнал, доступный в подпункте Журнал событий. На наш взгляд, текущий и следующий подпункты было бы логичнее разместить в группе Администрирование, к тому же там уже присутствует близкий по смыслу подпункт Оповещения.
Кроме локального хранения журнала устройство может отправлять сообщения на Syslog-сервер. Соответствующие настройки могут быть произведены с помощью подпункта Менеджер системных логов.

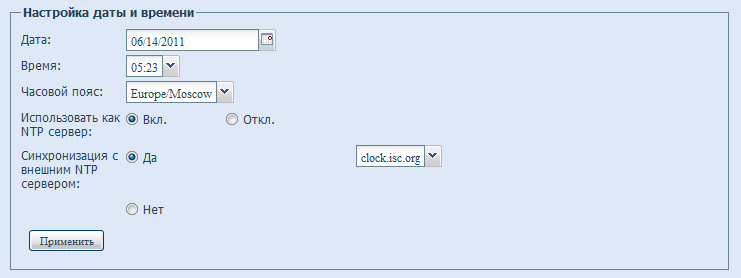

Обратимся теперь к подпунктам группы Администрирование. Подпункт Время позволяет либо вручную указать текущие дату и время, либо же произвести синхронизацию с сервером NTP. Несколько непривычной является возможность Thecus 1U4200XXXR самостоятельно выполнять функции NTP-сервера. Не очевидно, насколько полезной является реализация данной возможности в хранилище, но мешать она, явно, не будет.
К сожалению, 1U4200XXXR не поддерживает кириллические домены, то есть синхронизироваться с указанным по имени сервером типа время.провайдер.рф не получится.

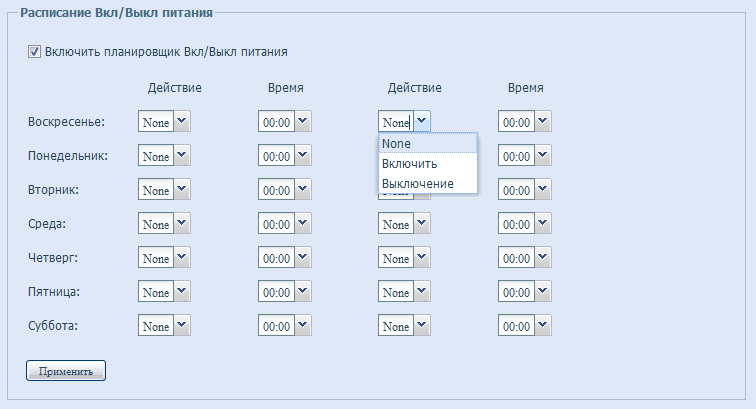

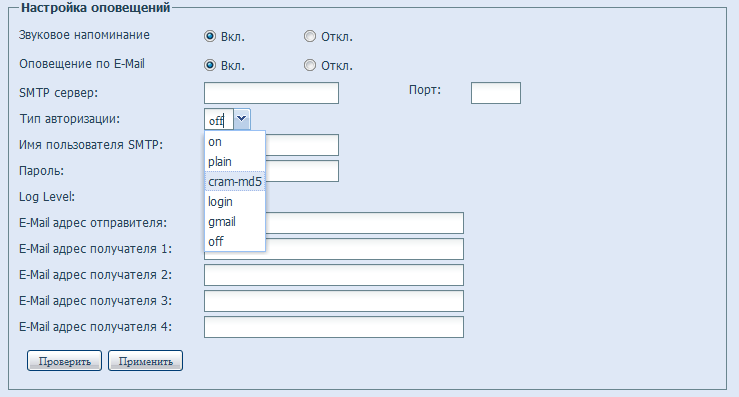

Точно выставленное время будет крайне полезно при отправке оповещений по электронной почте, рассылка которых конфигурируется в подпункте Оповещения меню Администрирование, а также для составления расписаний включений и выключений хранилища (подпункт Расписание Вкл/Выкл). Стоит отметить, что включение устройства может производиться не только по расписанию или с помощью кнопки на передней панели, но и удалённо по сети с использованием технологии WOL (Wake On LAN).

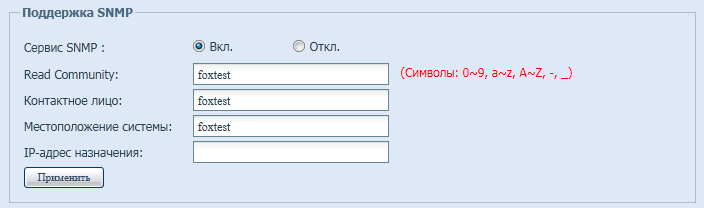

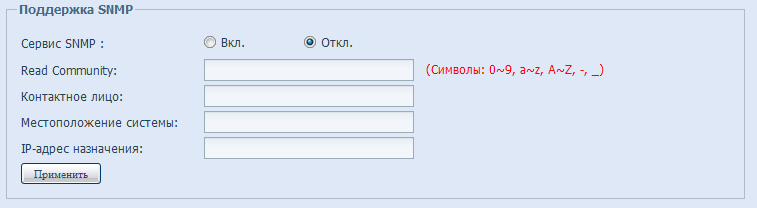

Кроме получения уведомлений по электронной почте или на Syslog-сервер, администратор может снимать сведения о работе 1U4200XXXR по протоколу SNMP, для конфигурирования которого требуется обратиться к подпункту Настройка SNMP.

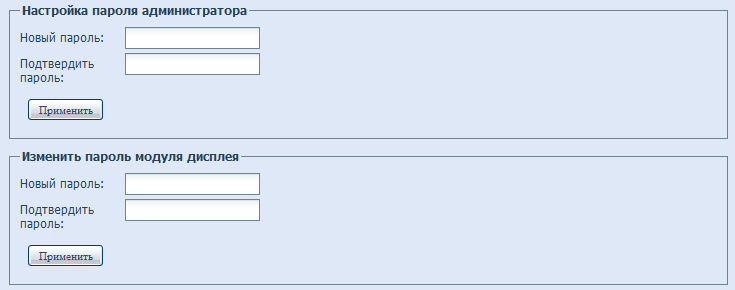

Подпункт Пароль администратора позволяет задать как пароль на доступ к устройству с помощью веб-интерфейса, так и через OLED-дисплей, расположенный на передней панели хранилища. Управление устройством может быть произведено с помощью кнопок и жидкокристаллического экрана на передней панели в случае, когда нет возможности подключиться к хранилищу по сети.

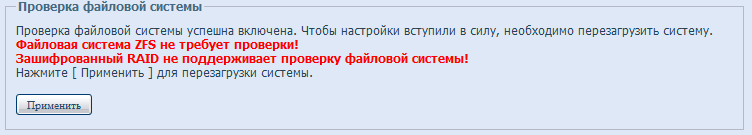

Запуск проверки файловой системы производится из одноимённого подпункта.

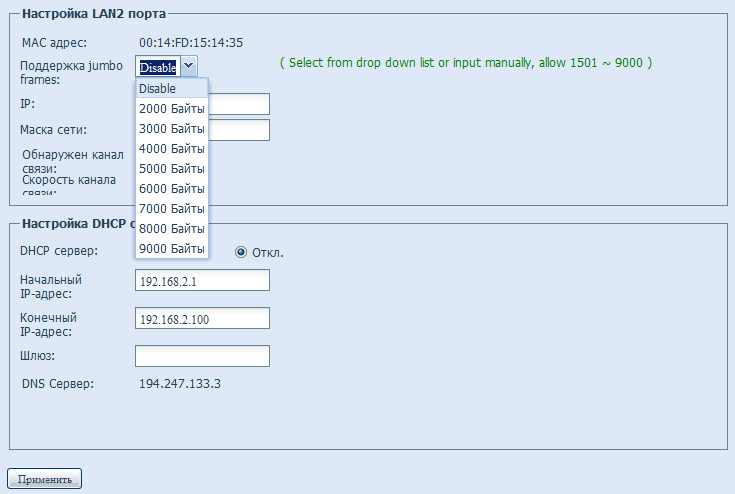

Меню Сеть и сервисы содержит два подпункта: Настройка WAN/LAN1 и Настройка LAN2, позволяющие управлять сетевыми подключениями. IP-адрес для интерфейса WAN/LAN1 может быть задан вручную, либо получен динамически по протоколу DHCP. Параметры интерфейса LAN2 могут быть назначены только вручную. Приятной возможностью является способность 1U4200XXXR поддерживать агрегированные каналы, которые можно использовать для балансировки нагрузки между физическими портами, либо для обеспечения отказоустойчивой схемы подключения устройства к сети.

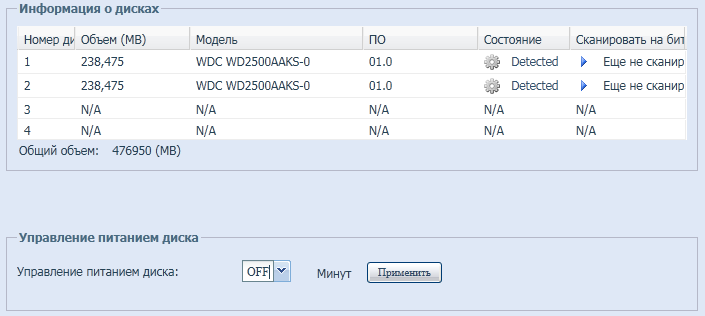

Перейдём теперь к подпунктам меню Хранилище. Просмотр информации об установленных дисках, запуск сканирования, а также управление их электропитанием производится в подпункте Диски SATA.

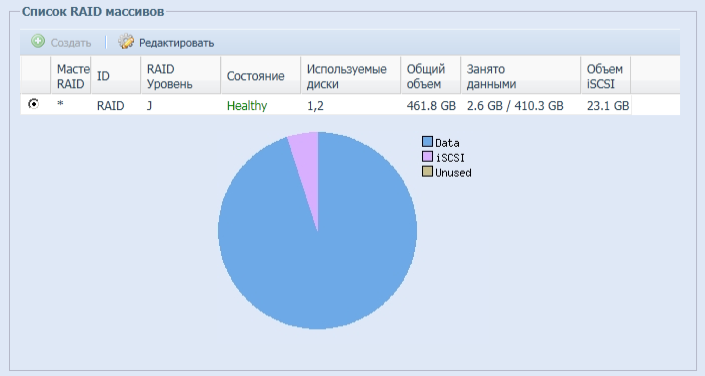

Сведения о состоянии RAID-массива представлены в подпункте Настройка RAID.

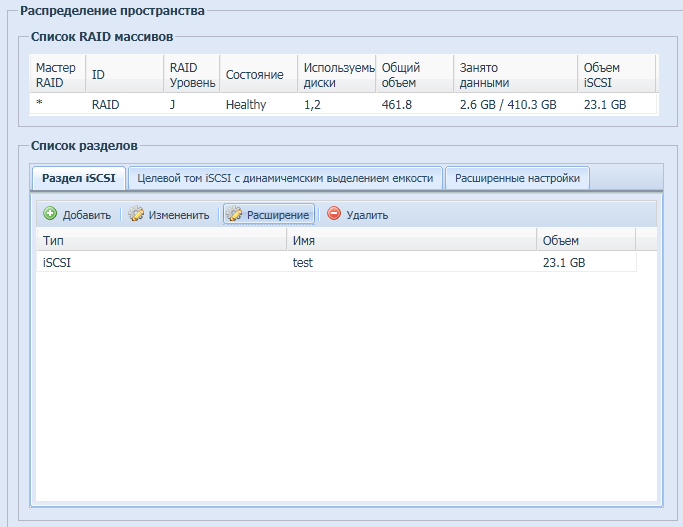

Управление ресурсами для iSCSI производится с помощью подпункта Распределение пространства. Так сразу и не догадаешься!

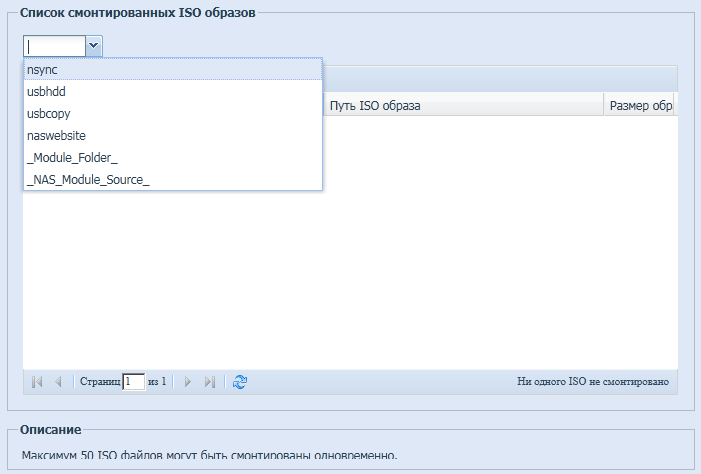

Thecus 1U4200XXXR допускает подключение ISO-образа для создания общедоступного ресурса. Соответствующая настройка производится в подпункте Монтирование ISO образов. Для управления папками предназначен одноимённый подпункт Папки.

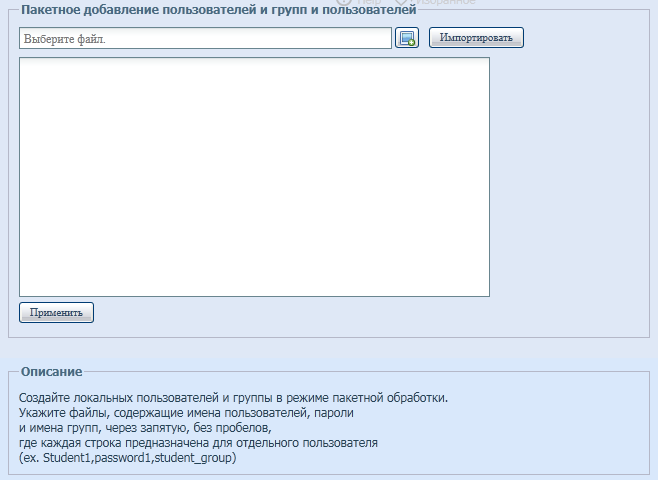

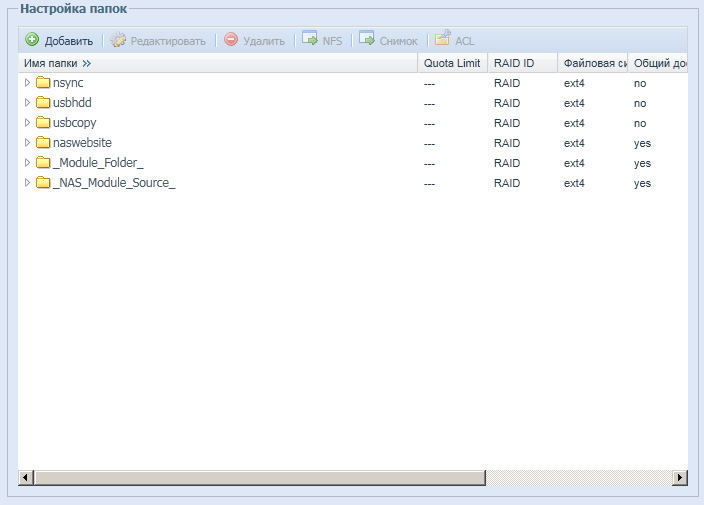

Управление пользователями и их группами, а также настройка дисковых квот производится с помощью подпунктов группы Пользователи и группы. Кроме ручного создания/удаления/переименования одиночных учётных записей допустимо полуавтоматическое создание пользователей из файла. Кроме этого 1U4200XXXR поддерживает работу с Windows Active Directory.

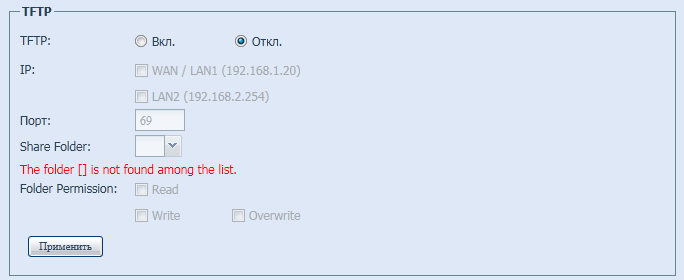

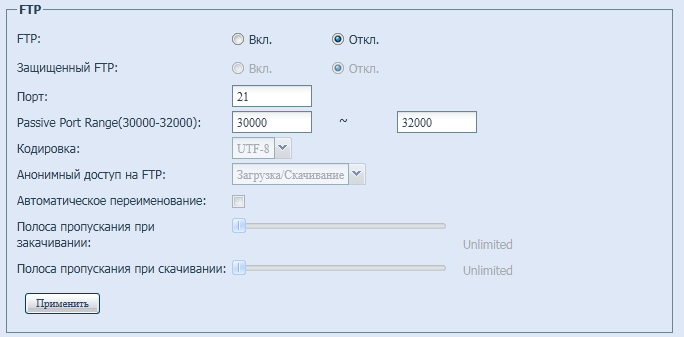

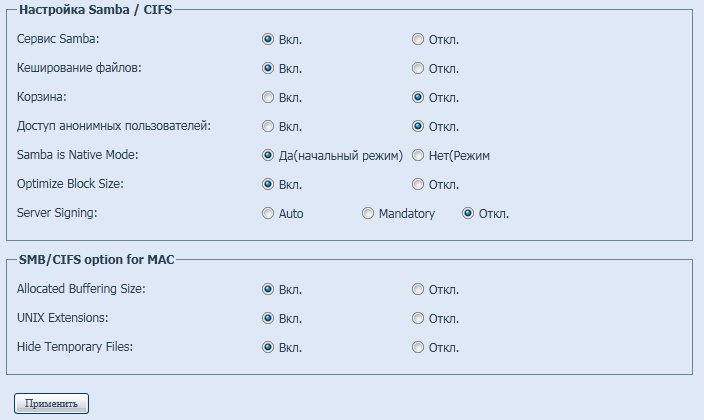

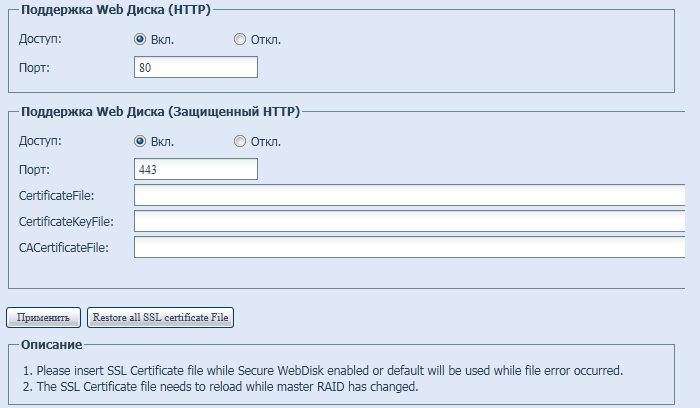

Настройка сетевых файловых служб (Samba/CIFS, AFP, NFS, TFP, TFTP, HTTP, UPnP и Bonjour) производится с помощью группы меню Network Service.
Обратимся теперь к группе Сервер приложений, содержащей следующие подпункты: Сервер iTunes, Модули и Auto Module Installation. И если первый из них предназначен только для настройки модуля iTunes, то остальные два – для управления всеми остальными дополнительными модулями, установка которых может проходить как в ручном, так и в автоматическом режиме. Более подробно о процедуре установки модулей расширения рассказано ранее в разделе, посвящённом обновлению микропрограммного обеспечения.

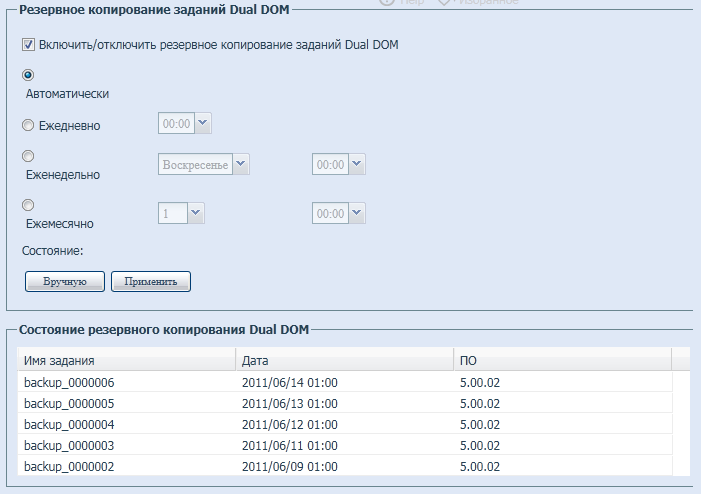

Кроме конфигурирования операций резервного копирования с помощью Rsync подпункты группы Резервное копирование позволяют управлять созданием до пяти копий конфигурации включая и микропрограммное обеспечение.

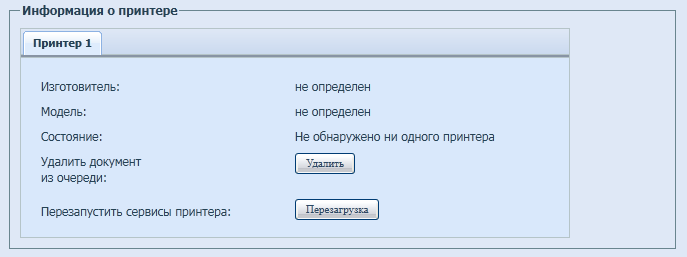

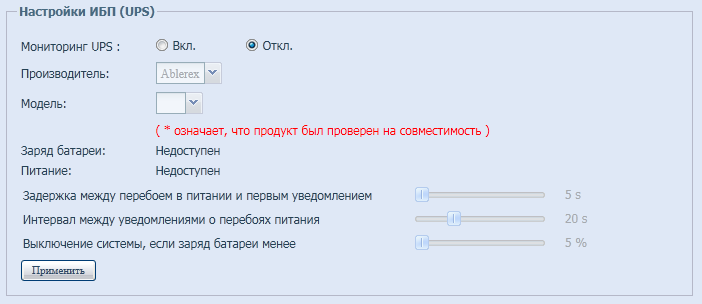

В стандартной установке системы 1U4200XXXR в качестве внешних устройств поддерживает только принтеры и ИБП, для управления которыми предназначены подпункты группы External Device.
Рассмотрение веб-интерфейса хранилища на этом завершается, а мы переходим к изучению предоставляемой по SNMP информации.
Обзор SNMP-интерфейса
Мы не станем подробно описывать все возможности доступа к хранилищу по SNMP, остановимся на нескольких наиболее интересных. Включение доступа к устройству производится с помощью веб-интерфейса (Администрирование-Настройка SNMP).

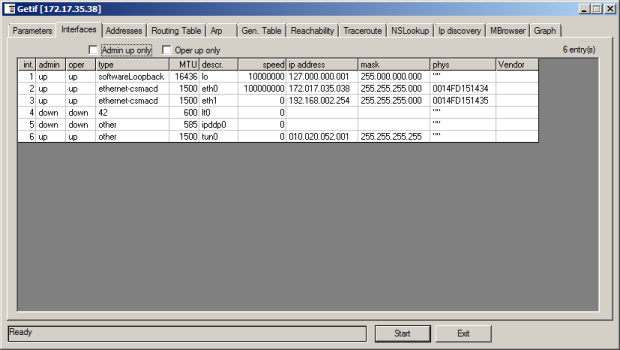

Для управления нами была использована довольно простая утилита Getif версии 2.3.1. Всего было обнаружено шесть интерфейсов.

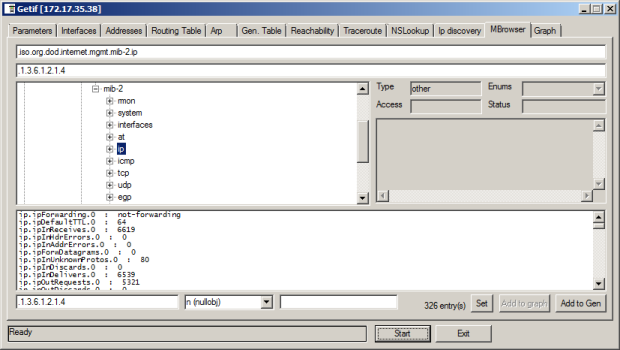

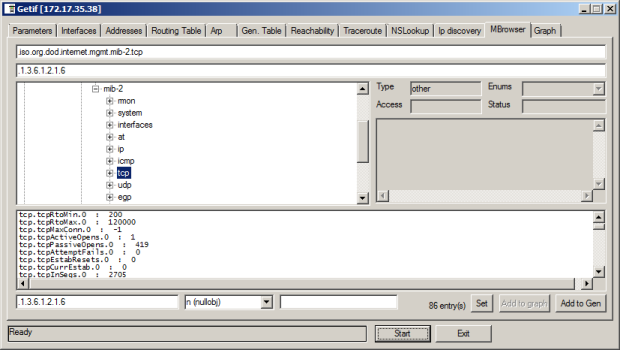

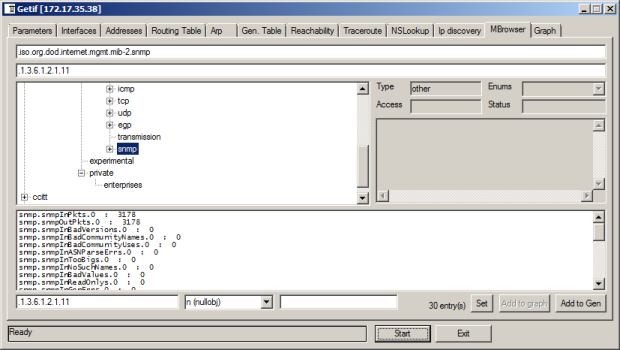

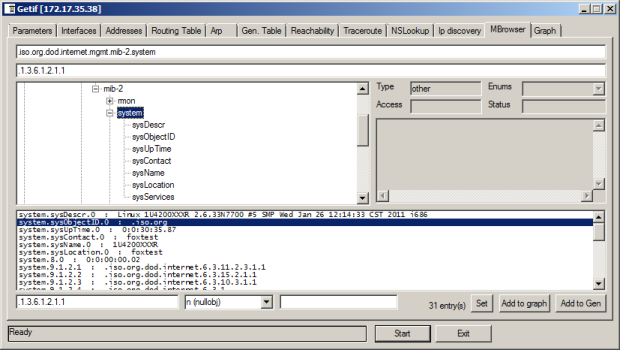

Перейдём теперь на вкладку MBrowser, в которой собраны все доступные параметры, расположенные в ветке .iso.org.dod.internet.mgmt.mib-2. Сведения о системе представлены в параметрах ветки .iso.org.dod.internet.mgmt.mib-2.system.

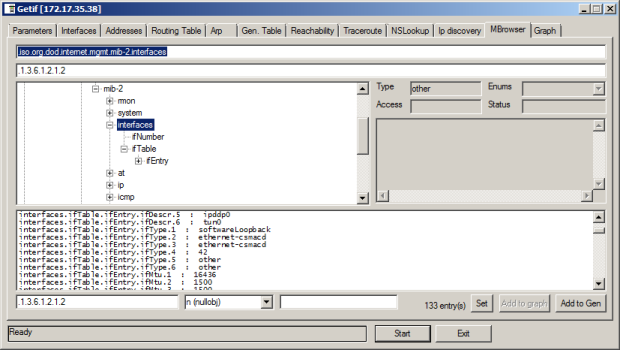

Параметры интерфейсов представлены в ветке .iso.org.dod.internet.mgmt.mib-2.interfaces.

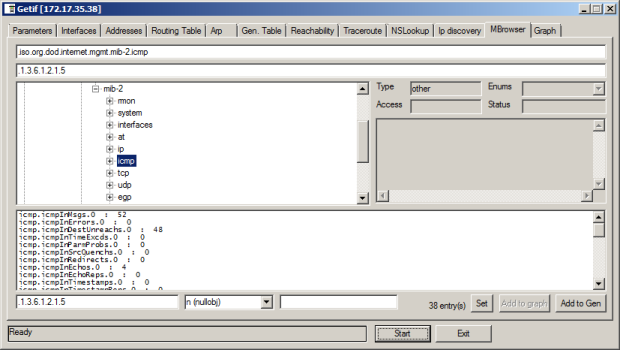

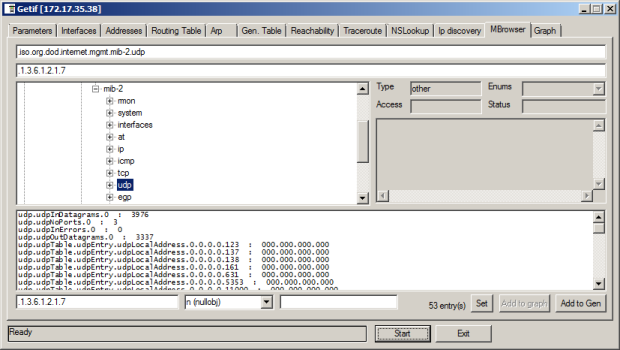

Статистические сведения о протоколах IP, ICMP, TCP, UDP и SNMP собраны в соответствующих пунктах ветки .iso.org.dod.internet.mgmt.mib-2.

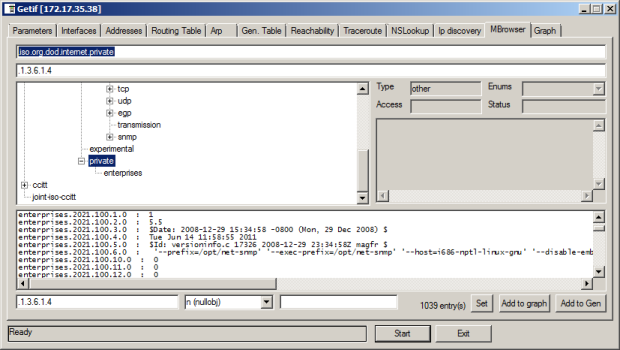

Также некоторые интересные параметры, не связанные непосредственно с сетью, вынесены в ветку .iso.org.dod.internet.private.

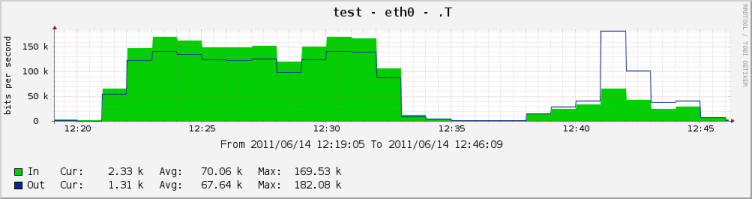

Мы добавили 1U4200XXXR в нашу тестовую систему мониторинга на базе Cacti в качестве нового устройства для того, чтобы получить график загрузки сетевого интерфейса хранилища в момент управления им.
Беглый обзор SNMP-интерфейса завершён, перейдём к процедуре стекирования хранилищ.
Стекирование и агрегирование
Сетевые хранилища Thecus могут быть объединены в стек. Такое объединение позволяет эффективнее использовать имеющееся дисковое пространство. Мы не могли обойти данную возможность стороной и запросили ещё одно устройство для тестов. Теперь кроме имевшегося уже у нас в наличии 1U4200XXXR появился NAS N8200XXX, на этих двух хранилищах мы и будем изучать процедуру их объединения в стек.

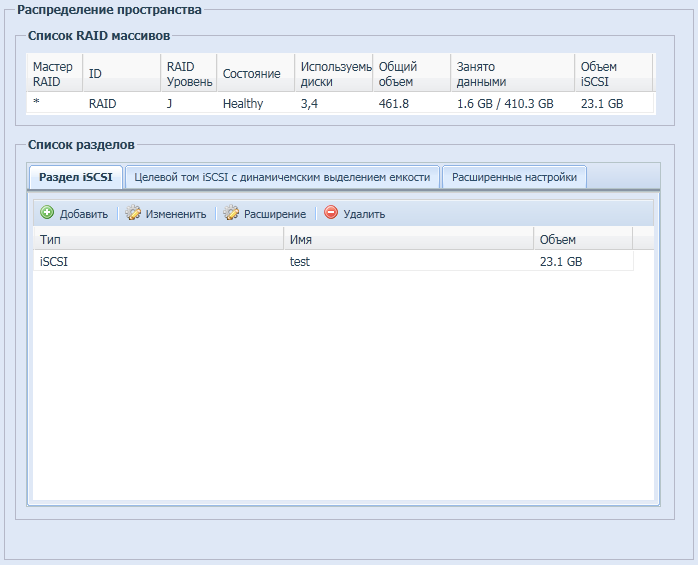

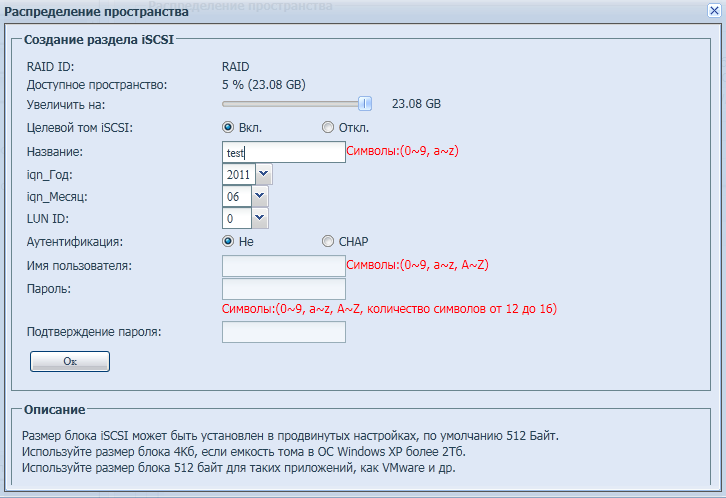

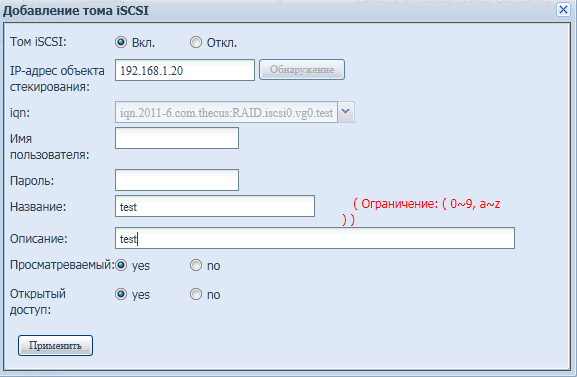

Первое, с чего следует начать при сборке стека, - создание целевого тома iSCSI на том хранилище, которое будет подключаться к основному, для чего необходимо обратиться к пункту Распределение пространства группы Хранилище, где указать имя ресурса и его объём. Если среда, через которую взаимодействуют хранилища, не является безопасной, то при подключении можно использовать аутентификацию CHAP.
После успешного создания целевого тома iSCSI на одном из хранилищ требуется его подключить на втором. Подключение производится с помощью пункта Стекирование группы Хранилище, где администратору необходимо указать IP-адрес стекируемого устройства и произвести обнаружение доступных iSCSI-ресурсов. Стоит отметить, что нам не удалось подключить в стек хранилище NETGEAR ReadyNAS Ultra 2 Plus, о котором мы писали ранее. На все наши попытки стекирования 1U4200XXXR отвечал недоступностью удалённого устройства. Видимо, кроме чистого iSCSI используются некие дополнительные надстройки или проверки.

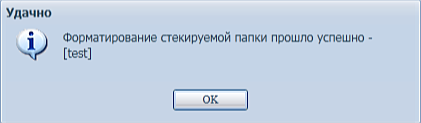

Теперь, когда целевой том подключен, необходимо произвести его форматирование.

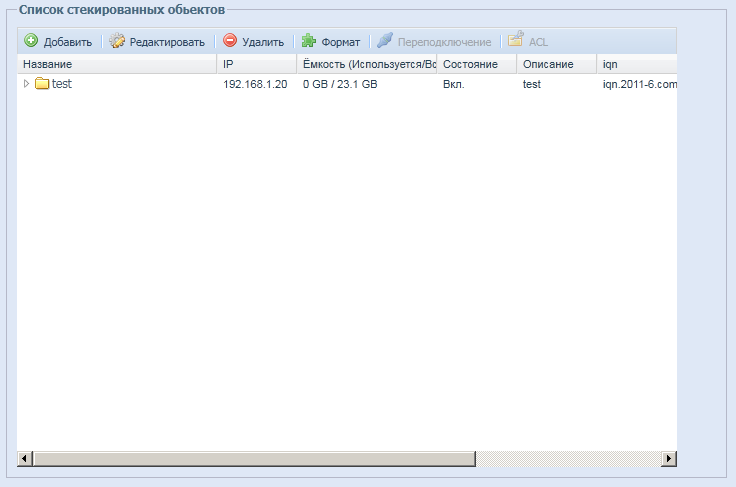

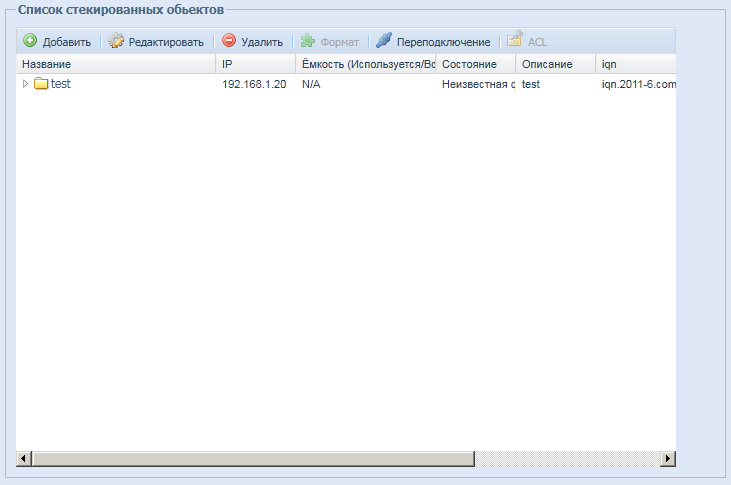

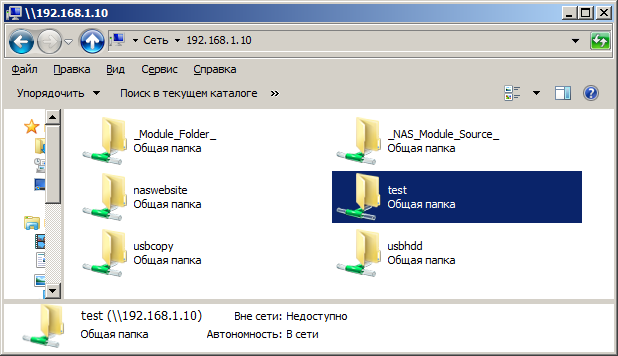

На этом процедура по подключению нового хранилища к стеку завершена. Получить доступ к подключённым томам можно с помощью любого поддерживаемого протокола передачи данных, например, NetBIOS и FTP.
Стоит отметить, что основное сетевое хранилище в стеке скрывает от пользователя логику работы стека, то есть пользователь считает, что он обменивается данными только с основным устройством. При обращении к данным, размещённым вне основного хранилища, происходит пересылка пользовательских запросов подключённому хранилищу. Для проверки данного утверждения мы подключили тестовый компьютер, а также 1U4200XXXR и N8200XXX к портам Fa0/1, Fa0/2 и Fa0/3 одного коммутатора Cisco Catalyst 2950, соответственно, и начали копирование файлов с тестового компьютера в подключённую папку. С помощью сетевого анализатора Wireshark было установлено, что обмен данными происходит только между тестовым ПК и Thecus 1U4200XXXR, являющимся основным устройством в стеке. Также мы решили проанализировать среднюю загрузку портов коммутатора, которую представили ниже.
Switch#sho int fa0/2
30 second input rate 76898000 bits/sec, 9330 packets/sec
30 second output rate 75582000 bits/sec, 9132 packets/sec
Switch#sho int fa0/3
30 second input rate 1607000 bits/sec, 3108 packets/sec
30 second output rate 77111000 bits/sec, 6354 packets/sec
Из полученных данных видно, что входящие и исходящие потоки для порта Fa0/2 приблизительно равны и соответствуют потоку копируемых файлов. Загрузка интерфейса Fa0/3 совершенно иная – асимметричная, здесь присутствует лишь существенный исходящий поток. При копировании файлов с ПК на хранилище происходит первоначальная пересылка данных от ПК к основному хранилищу, а затем от него в сторону подключенного устройства.
Обсуждаемая схема стекирования имеет один существенный недостаток: при наличии значительных разнонаправленных потоков (пользователи выгружают и загружают данные одновременно) сетевой интерфейс мастера стека может оказаться полностью утилизированным, что приведёт к деградации скоростей передачи. Возможно, в этом случае разумным будет использовать второй сетевой интерфейс исключительно для функционирования стека. Альтернативой предложенному методу может служить агрегация физических интерфейсов, либо установка сетевого адаптера 10GE в поддерживающие такие адаптеры мастер-хранилища.
Мы считаем, что возможность объединения сетевых хранилищ Thecus в стек может оказаться весьма полезной в ситуациях, когда требуется хранить большие объёмы данных и получать унифицированный доступ к ним. К сожалению, нам не удалось собрать стек с устройством другого производителя, хотя подключения по iSCSI в нём были разрешены и подключение целевого тома iSCSI к ПК не вызывало никаких затруднений.
Темы стекирования и агрегирования каналов были не случайно объединены и вынесены в отдельный раздел. Всё дело в том, что обе технологии позволяют существенно увеличить количественные показатели устройства. Так с помощью стекирования администратор может увеличить объём доступного дискового пространства, в то время как агрегирование портов статистически позволяет распределить нагрузку между двумя физическими интерфейсами.

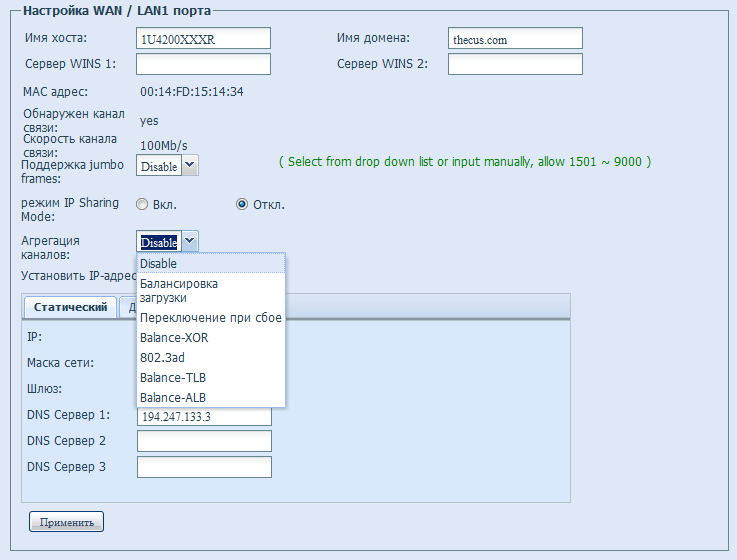

Для выполнения агрегации каналов необходимо обратиться к подпункту Настройка WAN/LAN1 группы Сеть и сервисы. Thecus 1U4200XXXR предлагает несколько вариантов балансировки нагрузки на каналы в зависимости от возможностей коммутатора, к которому подключено хранилище.
В нашем распоряжении был коммутатор Cisco Catalyst 2950 (WS-C2950G-24-EI), поэтому мы решили выполнить агрегирование с использованием технологии 802.3ad. Подключение производилось к портам Gi0/1 и Gi0/2 коммутатора, на которых были выполнены приведённые ниже настройки.
interface GigabitEthernet0/1
switchport access vlan 2
switchport mode access
channel-group 2 mode on
interface GigabitEthernet0/2
switchport access vlan 2
switchport mode access
channel-group 2 mode on
interface Port-channel2
switchport access vlan 2
switchport mode access
Стоит отметить, что коммутатор Cisco Catalyst 2950 является исключительно L2-устройством и позволяет выполнять балансировку в агрегированном канале только на основании MAC-адресов, что недопустимо при вынесении хранилища в отдельный сегмент, так как все запросы к нему будут приходить с одного единственного MAC-адреса, - MAC-адреса шлюза этого сегмента. Коммутаторы L3 позволяют выполнять балансировку передаваемых через агрегированный канал данных не только на основании заголовков второго уровня (MAC), но и с использованием заголовков третьего уровня модели OSI (IP). Примером такого коммутатора можно назвать Cisco Catalyst 3750.
Перейдём теперь непосредственно к тестированию.
Тестирование
Первый традиционный тест – установления времени загрузки хранилища, под которым мы понимаем интервал времени, прошедший с момента подачи питания на устройство до прихода первого эхо-ответа по протоколу ICMP. Thecus 1U4200XXXR загружается за 63 секунды. Такой результат мы считаем вполне нормальным.

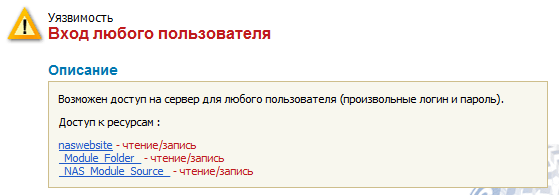

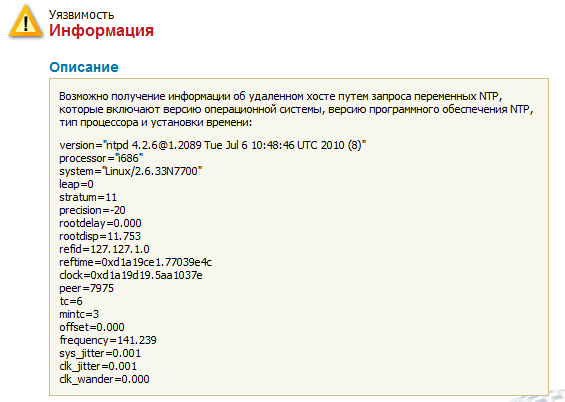

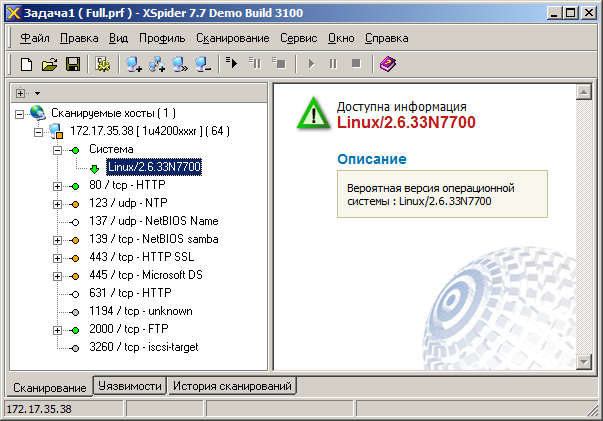

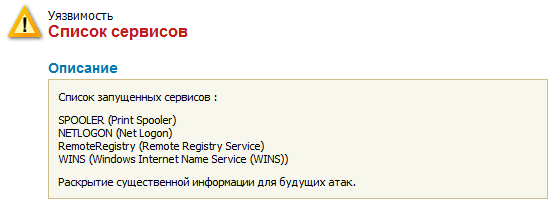

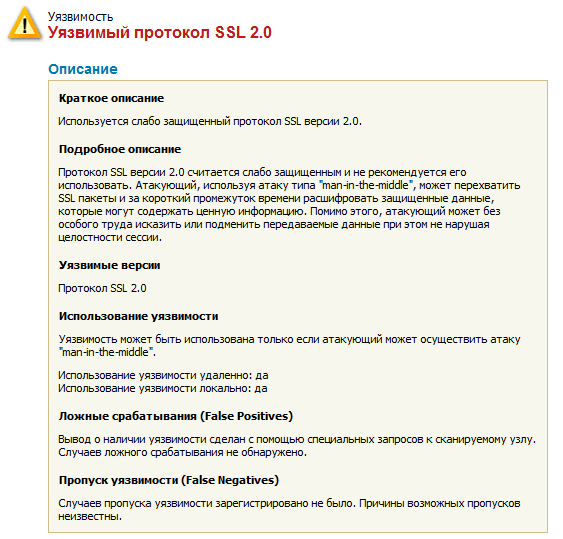

Вторым традиционным тестом стала проверка защищённости устройства от сетевых атак. В качестве анализатора сетевой безопасности был использован Positive Technologies XSpider 7.7 (Demo Build 3100). При сканировании подключение к хранилищу осуществлялось через WAN/LAN1 порт. Перед началом сканирования мы предоставили доступ к 1U4200XXXR по трём протоколам: Samba, FTP и iSCSI. Всего было обнаружено десять открытых портов: TCP-80 (HTTP), UDP-123 (NTP), UDP-137 (NetBIOS Name), TCP-139 (NetBIOS samba), TCP-443 (HTTP SSL), TCP-445 (Microsoft DS), TCP-631 (HTTP), TCP-1194 (unknown), TCP-2000 (FTP) и TCP-3260 (iscsi-target). Наиболее интересные полученные сведения представлены ниже.

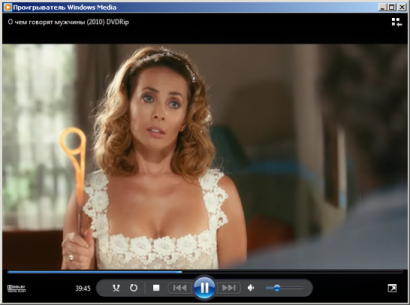

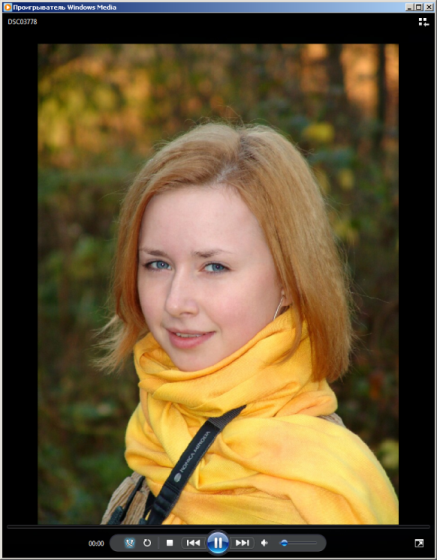

Функции мультимедиа выполняет сервер TwonkyMedia, устанавливаемый дополнительным модулем. Мы без проблем подключились к 1U4200XXXR с помощью проигрывателя Windows Media и просмотрели наши фотографии и фильмы, прослушали музыкальные треки.
Перейдём теперь к измерению скоростных показателей устройства. Основные параметры тестового стенда представлены ниже.
| Компонент | ПК | Ноутбук |
| Материнская плата | ASUS P5K64 WS | ASUS M60J |
| Процессор | Intel Core 2 Quad Q9500 2.83 ГГЦ | Intel Core i7 720QM 1.6 ГГЦ |
| Оперативная память | DDR3 PC3-10700 OCZ 16 Гбайт | DDR3 PC3-10700 Kingston 8 Гбайт |
| Сетевая карта | Marvell Yukon 88E8001/8003/8010 | Atheros AR8131 |
| Операционная система | Windows 7 x64 SP1 Rus | Windows 7 x64 SP1 Rus |

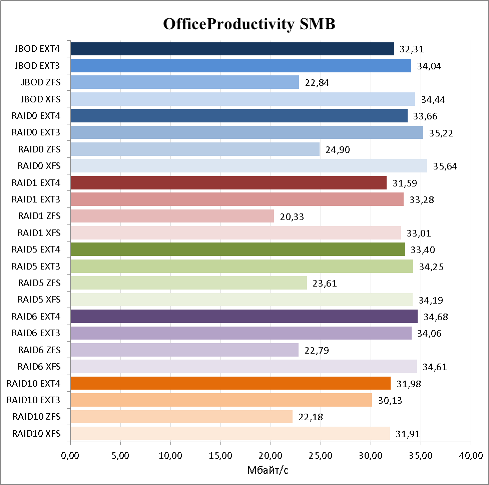

Тестирование доступа по протоколу NetBIOS производилось с использованием утилиты Intel NASPT версии 1.7.1. На тестовых компьютерах мы специально уменьшили до 2 Гбайт объём доступной системе оперативной памяти.

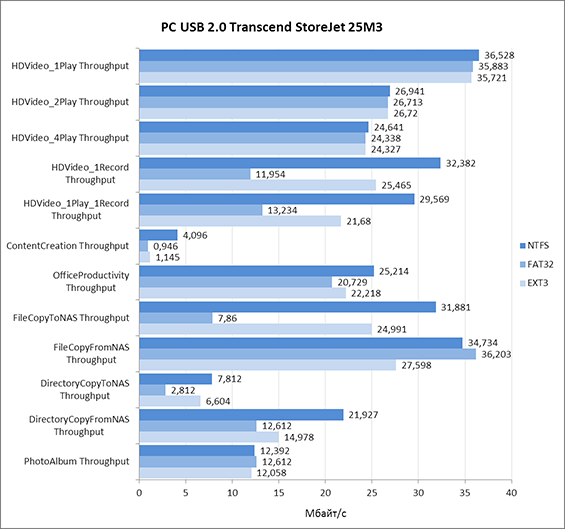

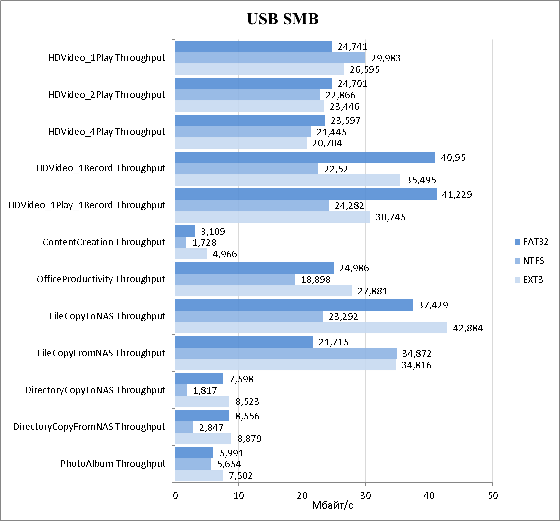

Первым тестом производительности хранилища стало измерение скорости доступа к внешнему жёсткому диску, подключённому по USB. В качестве такого носителя был использован Transcend StoreJet 25M3 объёмом 750 Гбайт.

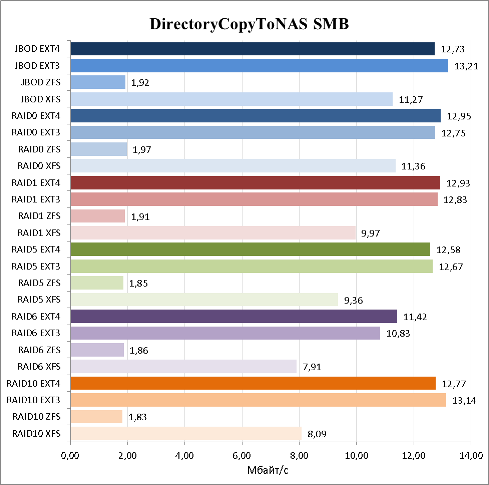

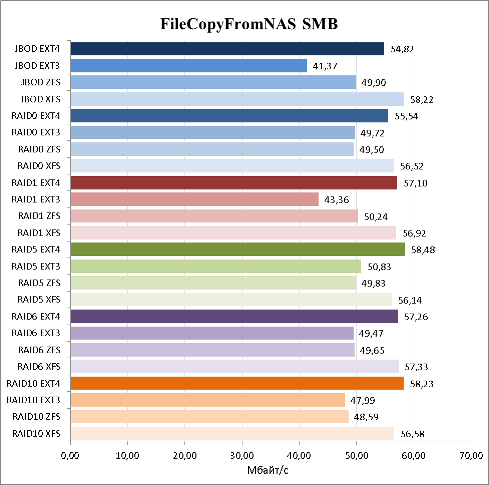

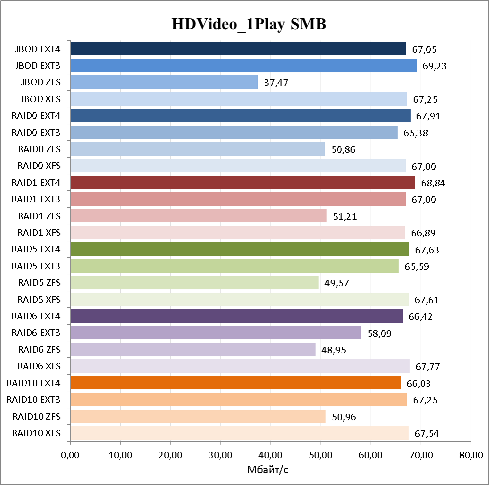

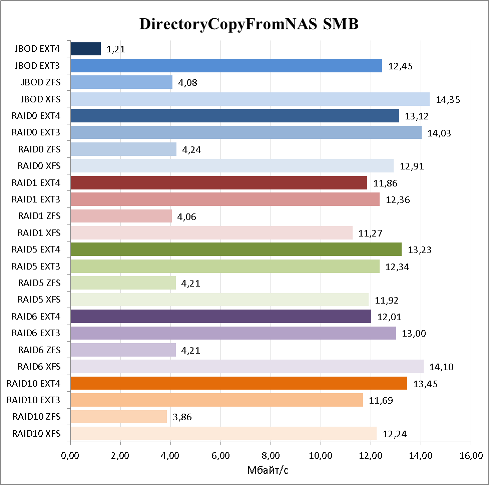

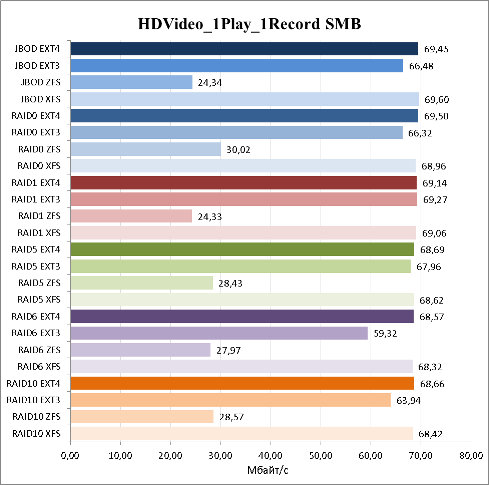

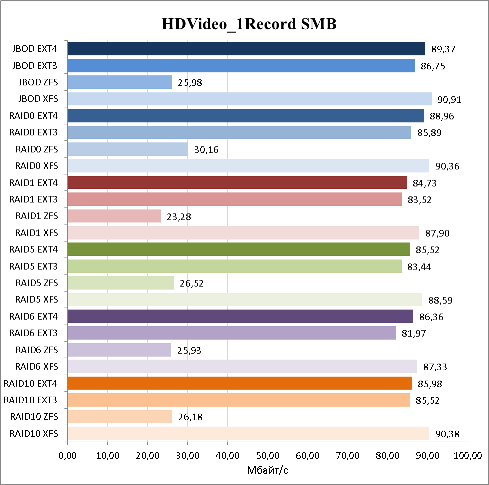

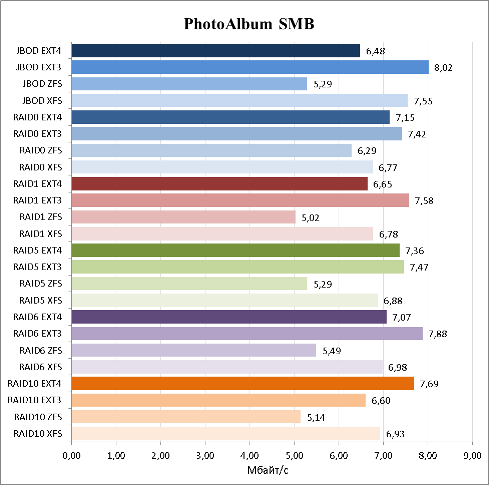

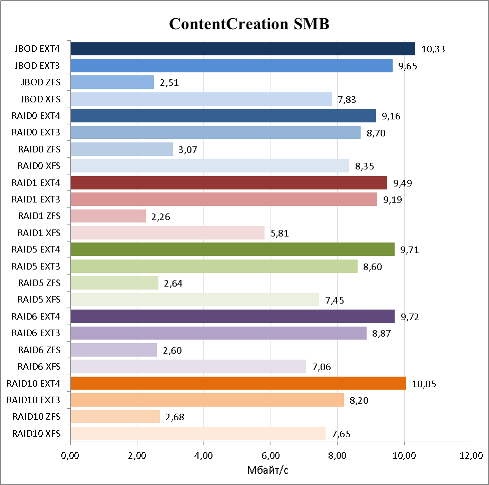

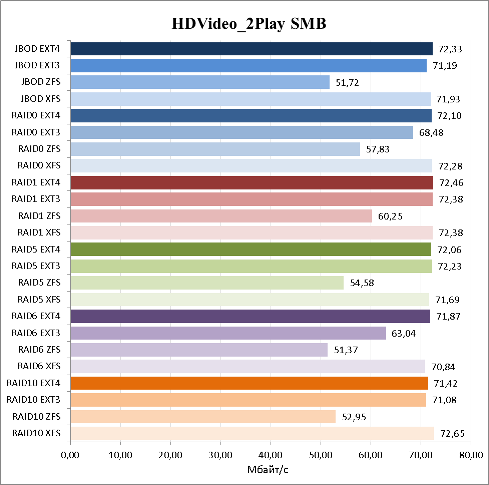

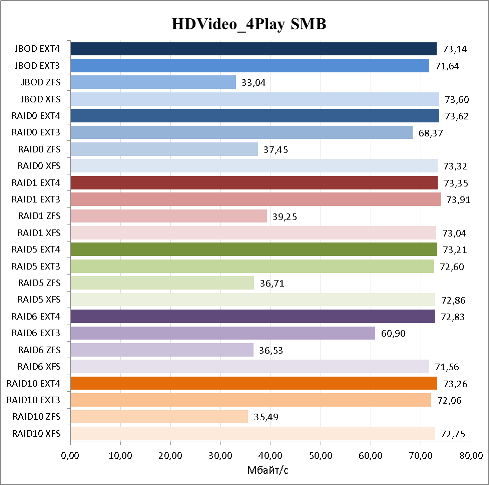

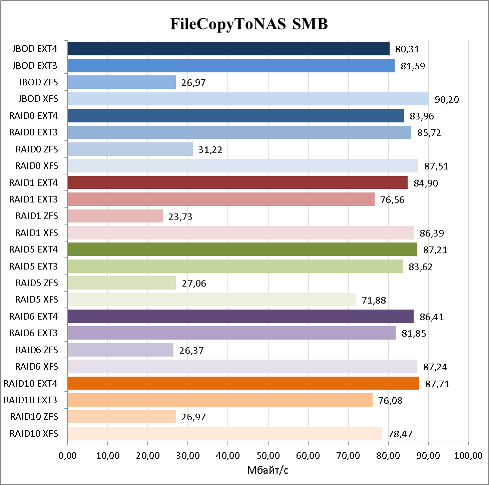

Для тестирования доступа к массиву в 1U4200XXXR были установлены жёсткие диски Seagate Constellation ES ST32000644NS объёмом 2 ТБайта. Результаты каждого теста представлены на отдельной диаграмме ниже.

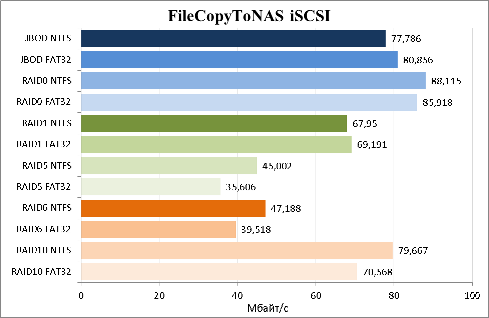

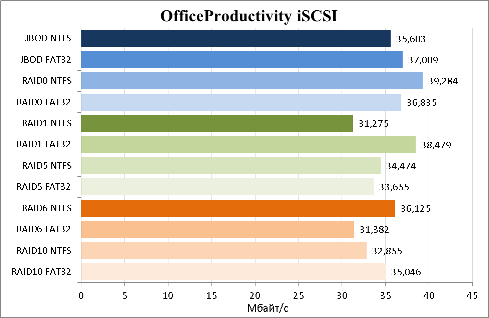

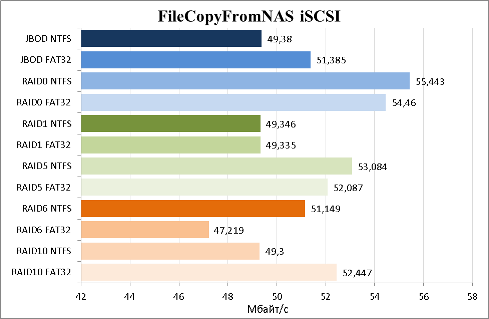

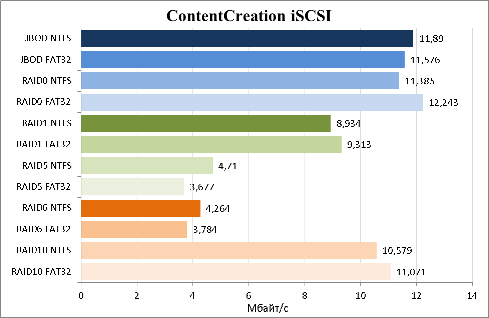

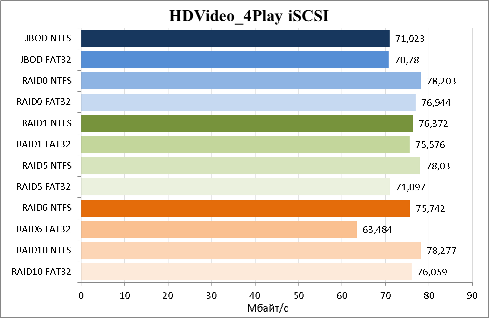

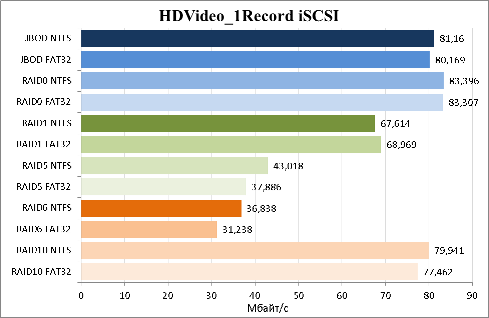

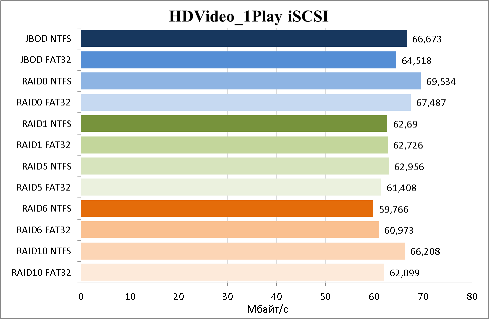

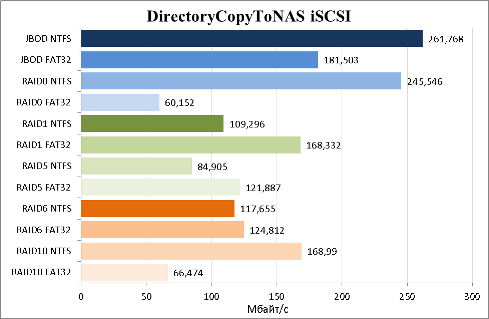

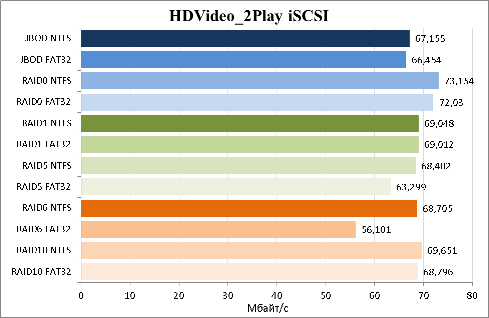

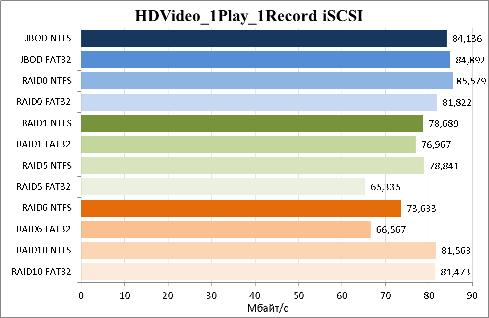

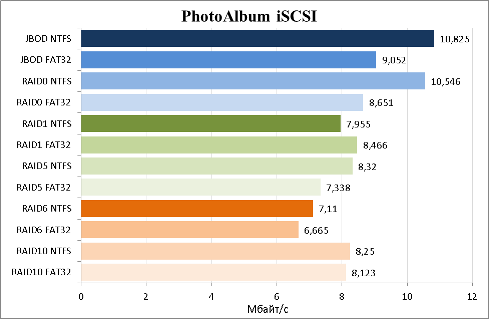

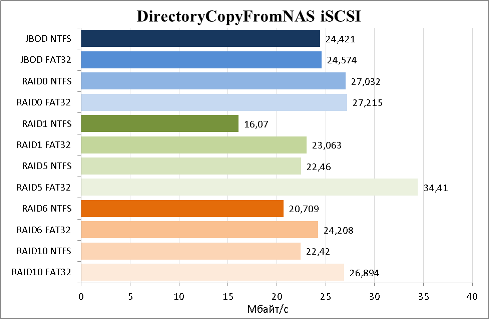

Также не обошли мы вниманием и доступ с помощью iSCSI. Функции инициатора выполнял стандартный клиент iSCSI в Windows 7. После подключения удалённого устройства по iSCSI мы производили его форматирование. Использовались две стандартные для Windows 7 файловые системы: NTFS и FAT32.
Как и при тестировании производительности жёсткого диска при непосредственном подключении к ПК, результаты доступа по iSCSI в тесте DirectoryCopyToNAS Throughput не являются адекватными, так как превышают даже возможности сетевого интерфейса Gigabit Ethernet, с помощью которого было подключено хранилище.

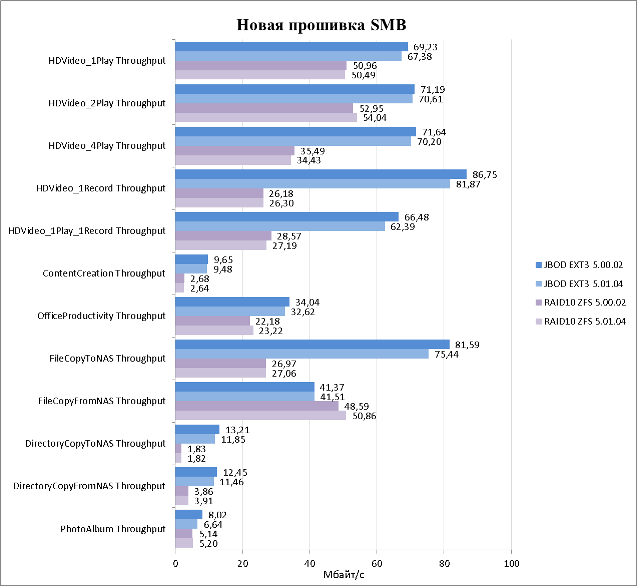

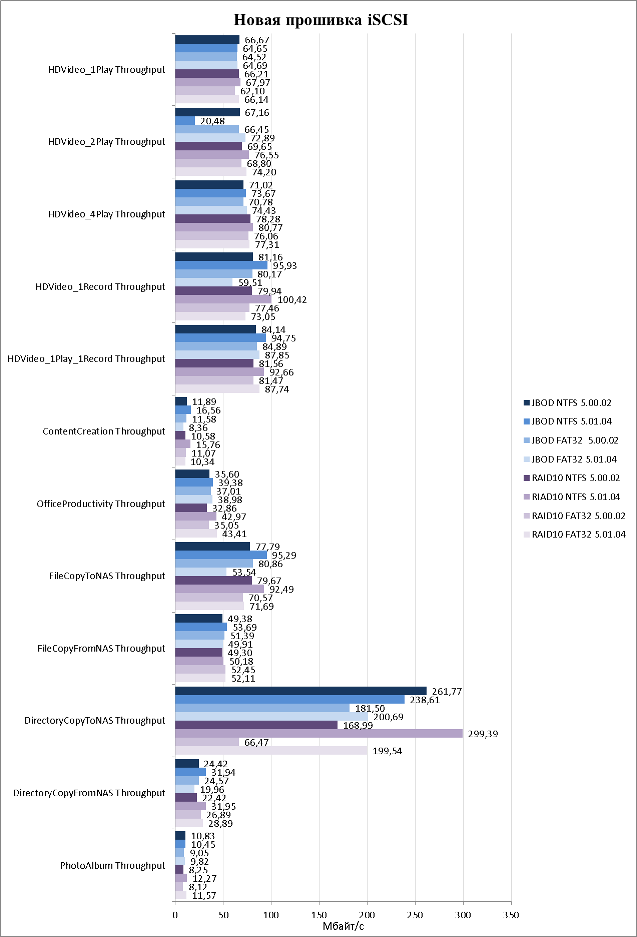

Когда статья уже была практически готова и почти все тесты проведены, производитель выпустил новую прошивку версии 5.01.04, среди изменений которой значилось увеличение производительности сети. Естественно, мы решили выяснить, как изменилась производительность, и повторили с новой прошивкой ряд тестов (JBOD EXT3 и RAID10 ZFS) для SMB и iSCSI. Сравнительные диаграммы представлены ниже. Стоит заметить, что какого-то серьёзного увеличения производительности мы не заметили, в некоторых тестах наблюдалась даже незначительная деградация показателей, однако все отклонения находились в пределах погрешности измерений.

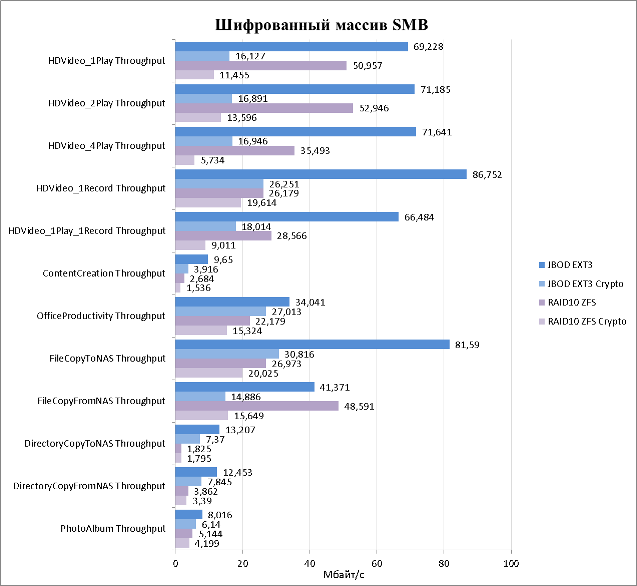

Одной из традиционных возможностей оборудования такого уровня является способность обеспечивать криптографическую защиту (шифрование) хранимых данных, поэтому даже кража диска не позволит злоумышленнику получить лёгкий доступ к хранимым на нём данным. Мы создали несколько зашифрованных дисковых массивов и попытались сравнить скорости доступа к данным. Результаты такого сравнения ниже.
К сожалению, на данный момент скорости доступа к зашифрованным данным существенно ниже. Вероятно, ситуация коренным образом изменится с началом использования в сетевых хранилищах процессоров с аппаратным ускорением AES, но до этого пока далеко.

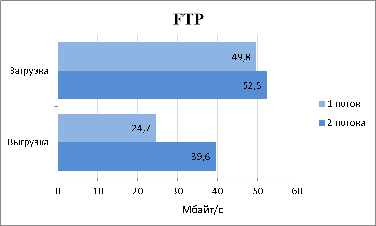

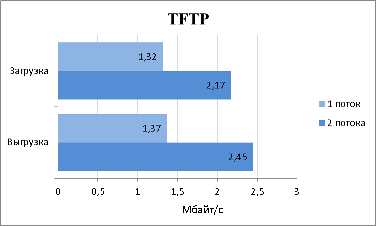

Кроме описанных выше сетевых протоколов Thecus 1U4200XXXR поддерживает и ещё целый ряд, к которому относятся FTP и TFTP, результаты измерения скоростей передачи данных по которым представлены ниже. Тестирование проводилось для одного и двух параллельных потоков. В качестве клиента протокола FTP использовался браузер Microsoft Internet Explorer 9 x64. Для TFTP был использован стандартный консольный клиент Windows 7.
Также нельзя не упомянуть и о скоростных показателях использованных накопителей.

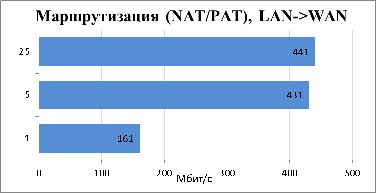

Наличие двух физических сетевых портов позволяет устройству выполнять функции не только хранилища, но и маршрутизатора. Мы измерили скорость маршрутизации с трансляцией для 1, 5 и 25 одновременных TCP-потока данных. Для измерения использовалась утилита Jperf версии 2.0.2.
На этом раздел тестирования завершается, подведём итоги.
Заключение
Thecus 1U4200XXXR – первое стоечное хранилище уровня предприятия попавшее в нашу тестовую лабораторию. Предназначением устройства обусловлено наличие ряда промышленных функций, позволяющих производить стекирование устройства, агрегацию каналов, резервирование питания и прочее. И хотя у нас остались вопросы по реализации некоторых из этих функций, в целом мы остались довольны устройством.
Сильные стороны 1U4200XXXR перечислены ниже.
- Высокие скорости доступа к хранилищу.
- Возможность агрегирования сетевых интерфейсов и объединения хранилищ в стек.
- Наличие резервного блока питания в модели 1U4200XXXR.
- Возможность управления устройством с помощью кнопок и экрана на передней панели.
- Устойчивость к сетевым атакам.
- Возможность бесплатной установки дополнительных модулей расширения.
Однако нельзя не указать и на недочёты.
- Неудобная схема монтирования устройства в стойку.
- Отсутствие поддержки кириллических доменов.
- Невозможность стекирования с устройствами других производителей.
- Невысокие скорости доступа к зашифрованному массиву.
На момент написания данной статьи цена 1U4200XXXR в интернет-магазинах Москвы составляла 50000 рублей.
Автор и редакция благодарят компанию Тайле за предоставленное для тестирования оборудование.
