Коммутатор ADSL2+ с поддержкой Annex L и Annex M,
или D-Link DAS-3248EC
Введение
Для жителей крупных городов технологии доступа к сети с использованием телефонной линии являются чем-то безвозвратно устаревшим и вспоминаются как кошмарный сон. Однако жителям сельских территорий, особенно в таких странах как Россия, не остаётся ничего другого, как обратиться к технологиям ADSL, так как аналоговый доступ не предоставляет нужных скоростей, а прокладка оптоволокна – неподъёмное в финансовом смысле решение. В нашей тестовой лаборатории сегодня оказался ADSL-коммутатор D-Link DAS-3248EC, поддерживающий Annex L и Annex M, ещё больше приближающих сельских жителей к городу с плотной застройкой.
Внешний вид

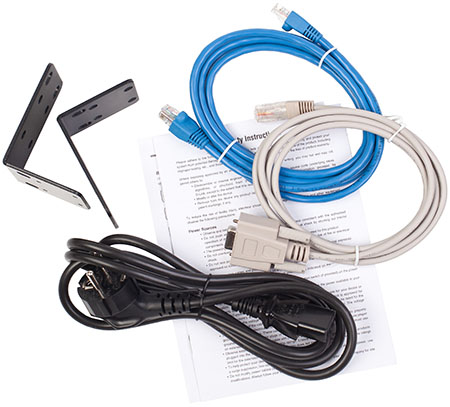

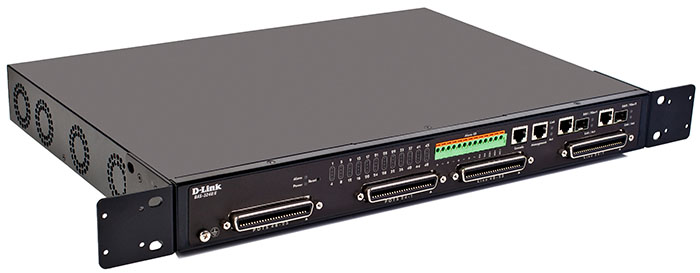

ADSL-коммутатор D-Link DAS-3248EC поставляется в чёрном металлическом корпусе, предназначенном для монтажа в стойку. Габаритные размеры устройства составляют 438х320х50 мм без учёта ушей. Уши позволяют монтировать устройство как в 19”, так и в 23” стойки.

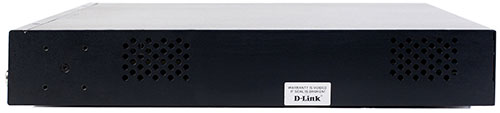

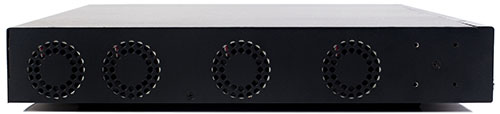

На боковых стенках расположены вентиляционные отверстия. Для улучшения воздушного потока около одной из стенок находятся четыре вентилятора 40х40 мм.

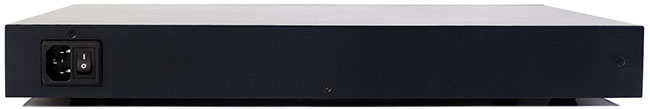

Задняя панель содержит разъём для подключения питания.

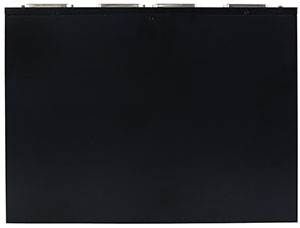

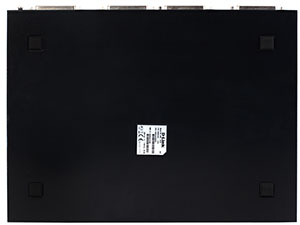

Верхняя и нижняя поверхности коммутатора ничем особенным не примечательны. Стоит только отметить, что на днище присутствует наклейка с краткой информацией об устройстве, а также четыре посадочных места для резиновых ножек, позволяющих размещать DAS-3248EC на столе.

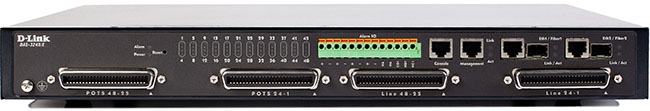

На лицевой панели находятся четыре разъёма Telco-50, два из которых предназначены для подключения к коммутирующей аппаратуре АТС, а два – для подключения рядовых пользователей. Кроме этого здесь расположены световые индикаторы состояния устройства целиком, а также пользовательских портов. Группа контактов предназначена для ввода/вывода сигналов об ошибках. Подключение заземления производится с помощью винта также на лицевой панели. Для подключения администратора могут быть использованы порты Console и Management. Два совмещённых порта SFP/RJ45 используются для связи DAS-3248EC с уровнем агрегации сети оператора.
Заглянем теперь внутрь корпуса.
Аппаратная платформа

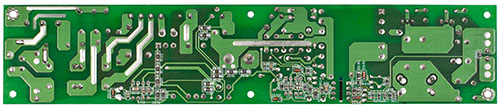

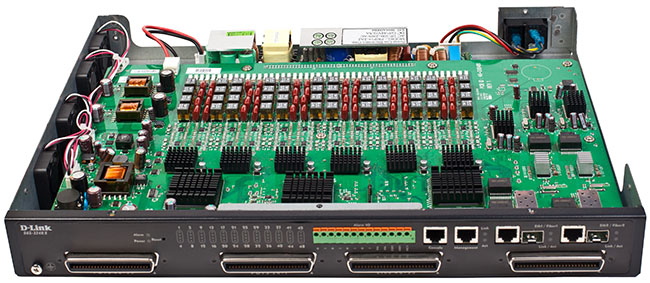

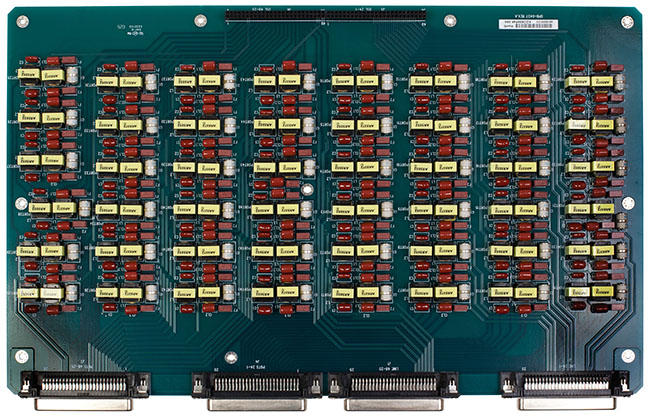

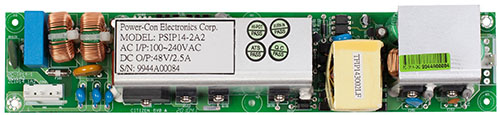

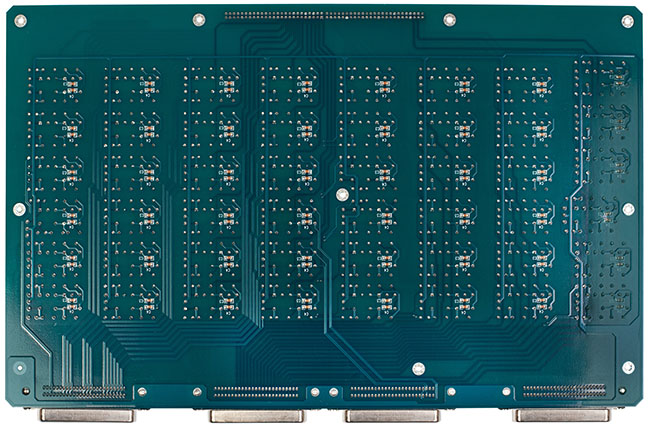

Аппаратная платформа DSLAM D-Link DAS-3248EC состоит из трёх текстолитовых плат: основной платы, платы с фильтрами и блока питания.

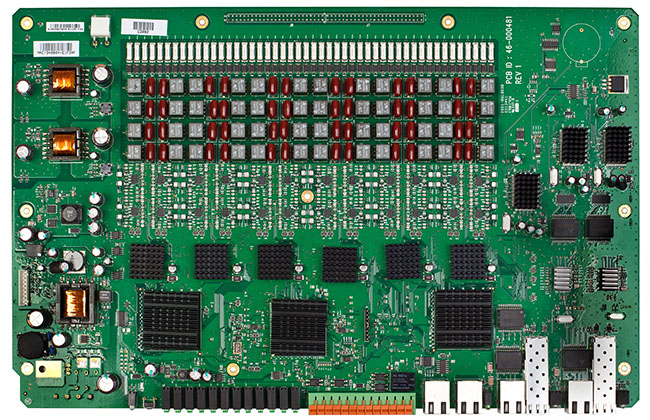

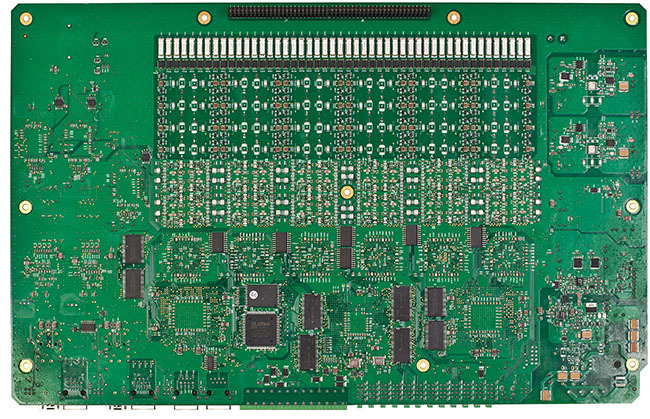

Рассмотрим подробнее расположенные с двух сторон компоненты основной платы. На оборотной стороне размещена ПЛИС Lattice LC4256V, а также четыре CMOS модуля ISSI IS61LV5128AL с объёмом 512 Кбайт каждый. Оперативная память представлена четырьмя чипами Micron 48LC16M16A2, объём каждого из которых составляет 32 Мбайта, таким образом, суммарный объём оперативной памяти, доступный системе, равен 128 Мбайт.
На лицевой стороне основной платы функции сетевого контроллера выполняют три чипа IC Plus IP1000A, в качестве трансиверов используются два модуля Broadcom BCM5461S. Также здесь размещено шесть чипов Ikanos GS3800-808-011AAZ и три Ikanos GS7966-424-112BBZ.
Перейдём теперь к программной составляющей устройства.
Обновление прошивки

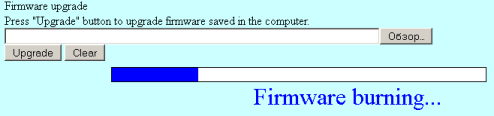

Смена версии микропрограммного обеспечения производится с помощью пункта «Firmware upgrade» группы «System» меню веб-интерфейса, где требуется лишь указать файл с новой прошивкой и нажать кнопку «Upgrade».
Весь процесс обновления занимает приблизительно четыре минуты и не требует никакой специальной квалификации от администратора.
Обзор веб-интерфейса
Доступ к веб-интерфейсу ADSL-коммутатора D-Link DAS-3248EC может быть получен с помощью любого современного браузера. При входе необходимо ввести логин и пароль, которые по умолчанию равны Admin/Admin.

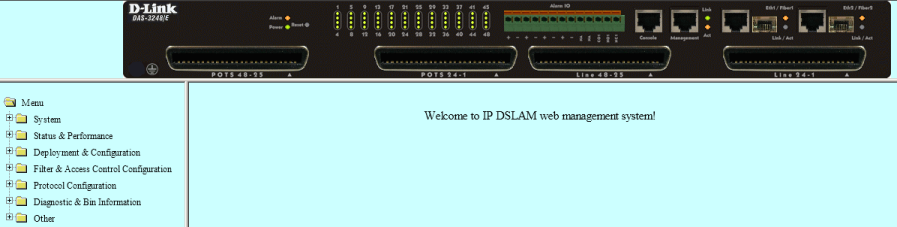

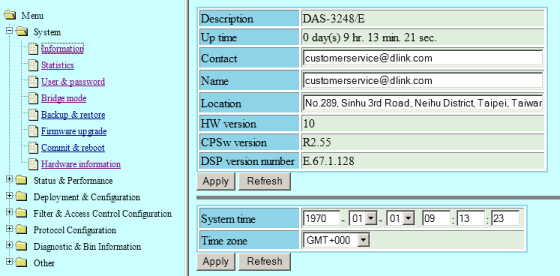

После ввода корректных учётных данных администратор попадает на стартовую страничку коммутатора.

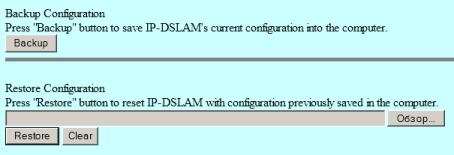

Рассмотрим подробнее возможности, предоставляемые некоторыми пунктами меню веб-интерфейса устройства. Группа «System» позволяет администратору получать информацию о системе, обновлять микропрограммное обеспечение, управлять пользовательскими настройками и учётными данными, а также перезагружать коммутатор.

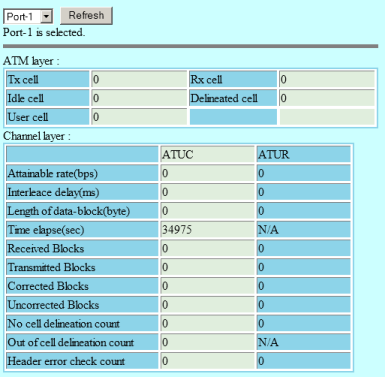

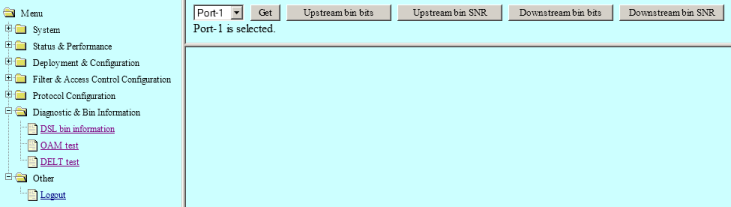

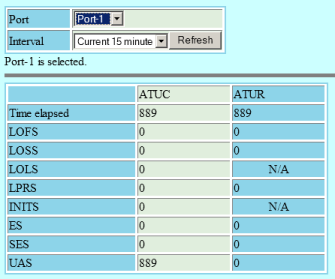

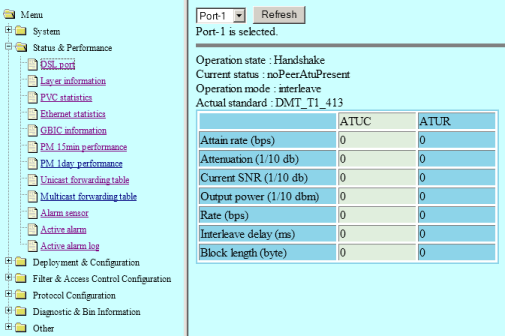

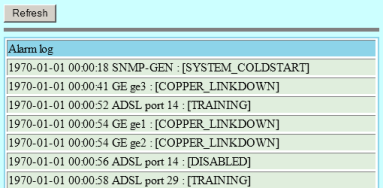

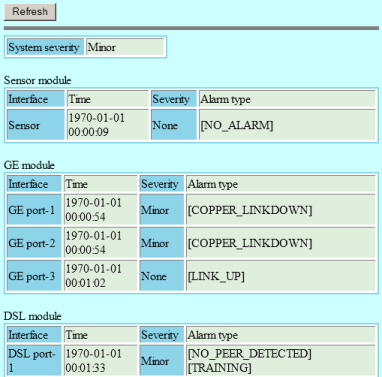

Информация о параметрах работы DSL, восходящих и нисходящих потоках, статистика виртуальных каналов и Ethernet-портов, статус модулей GBIC (в реальности модулей SFP), а также данные с датчиков представлены в пунктах группы «Status & Performance».

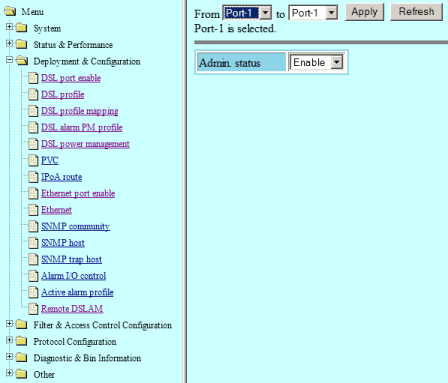

Включение/отключение портов производится с помощью пункта «DSL port enable» группы «Deployment & Configuration».

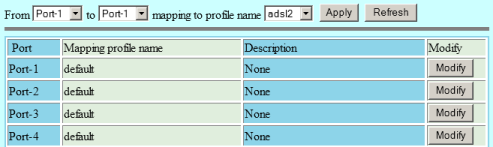

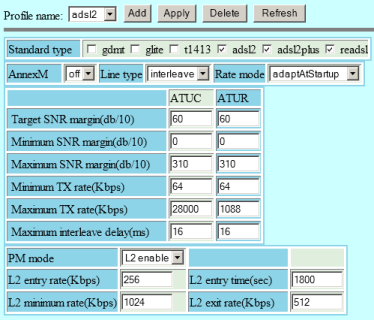

Управление ADSL-профилями и их привязка к портам производится с помощью пунктов «DSL profile» и «DSL profile mapping» той же группы.

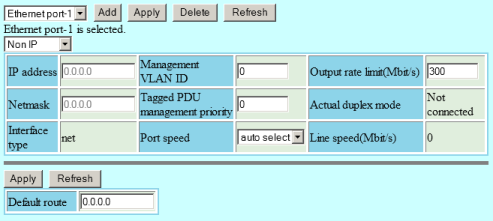

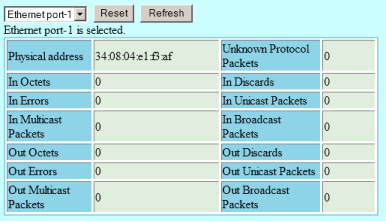

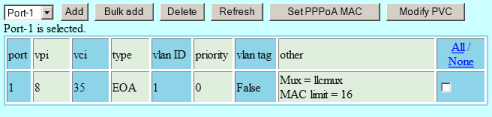

Управление виртуальными путями и каналами, а также статусами портов Ethernet производится с помощью подпунктов «PVC», «IPoA route», «Ethernet port enable» и «Ethernet» той же группы меню.
DSLAM D-Link DAS-3248EC позволяет единообразно управлять также и удалённым коммутатором. Для настройки соответствующих параметров предназначен пункт «Remote DSLAM» меню «Deployment & Configuration».

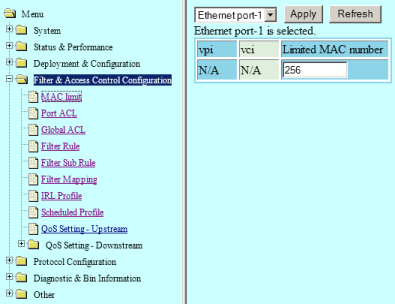

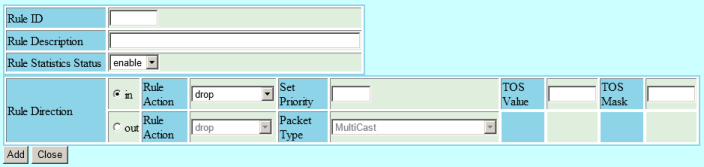

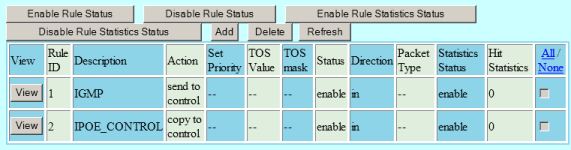

Управление списками доступа канального уровня производится с помощью подпунктов группы «Filter & Access Control Configuration».

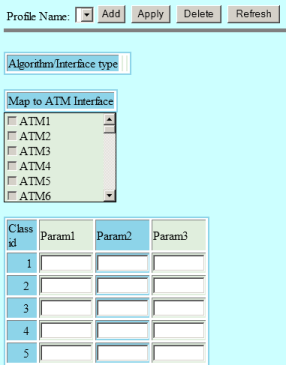

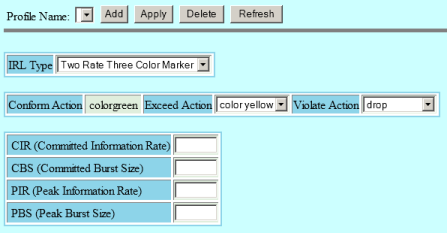

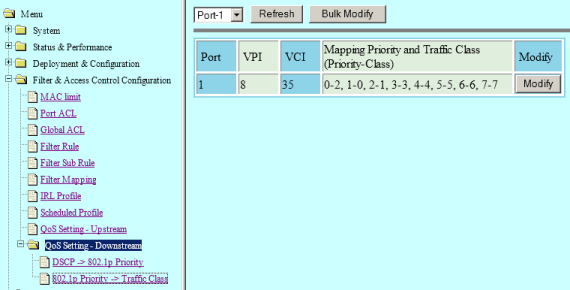

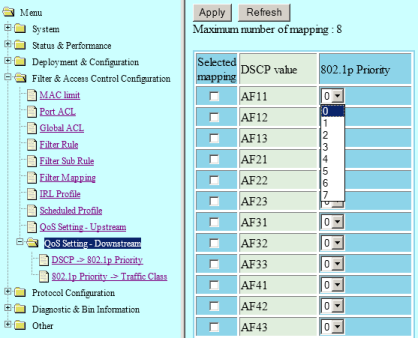

Для настройки качества обслуживания необходимо обратиться к пунктам «IRL Profile», «Scheduled Profile» и «QoS Setting - Upstream» или подгруппе «QoS Setting - Downstream» той же группы.

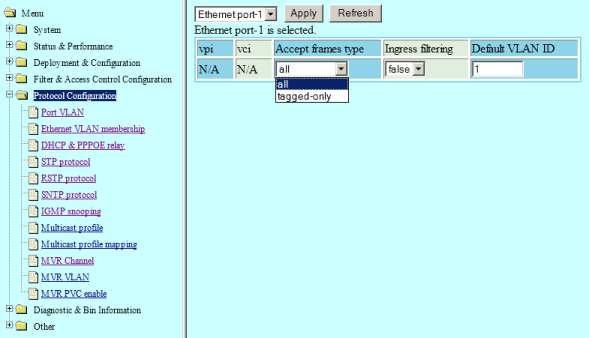

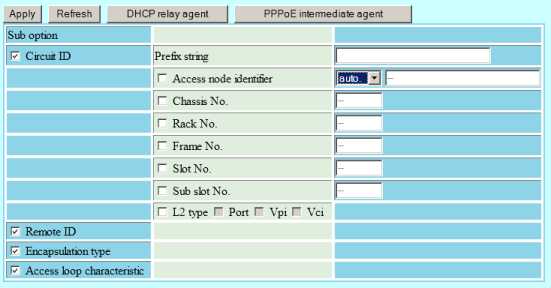

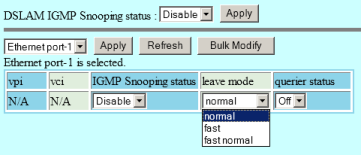

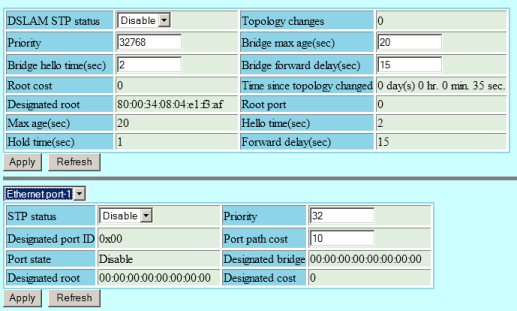

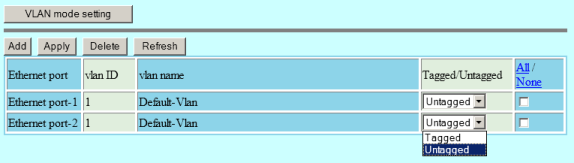

Управление сетевыми протоколами и параметрами группового вещания производится с помощью подпунктов группы «Protocol Configuration».

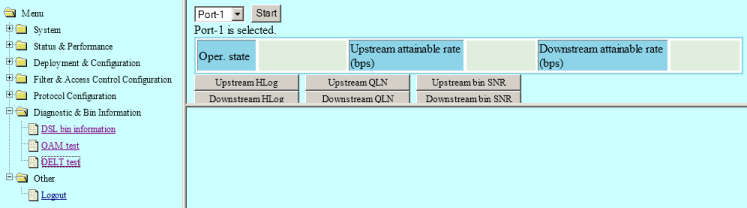

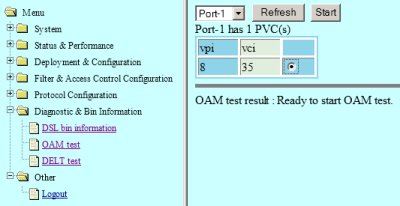

При необходимости администратор может произвести тестирование физической линии с помощью подпунктов группы «Diagnostic & Bin Information».
На этом мы завершаем беглое рассмотрение возможностей веб-интерфейса устройства. Заглянем теперь в командную строку коммутатора.
Обзор интерфейса командной строки

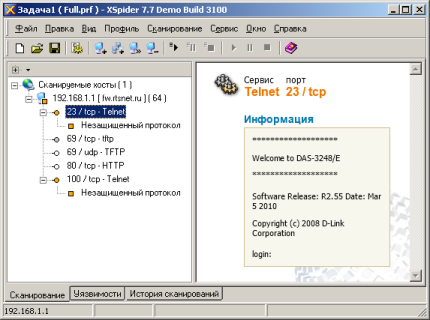

Для доступа к командной строке по протоколу Telnet используются логин и пароль такие же как и для веб-интерфейса.
*******************
Welcome to DAS-3248/E
*******************
Software Release: R2.55 Date: Mar 5 2010
Copyright (c) 2008 D-Link Corporation
login: Admin
password:
Login Successful
$?
Command Description
------- -----------
alias To Alias a command
apply Apply configuration/image file
climode Modes of cli/Prio change of CLI task
commit Commit the active config to the flash
create Create a new entry of specified type
defragment Defragment the compact blocks in flash
delete Delete the specified entry
download Download a file on to the Device
exit To exit the CLI shell
get Display info for the search
help Provides help
list List files
memset Memset
modify Modify information for specified entry
passwd To modify user password
permission Change Permission of files
ping The normal ping command
rdf Read Flash
rdm Read Memory
reboot Reboot the device
remove Remove file
reset Reset info for the specified entry
sync Sync
traceroute The normal traceroute command
unalias To undefine previously defined alias
upgrade Upgrade
upload Upload a file on to the Device
verbose Switch ON/OFF the verbose mode
wrm Write Memory
$
Мы не станем подробно рассматривать все возможности командной строки коммутатора, но покажем лишь несколько функций.
Создание пользователей производится с помощью команды create user name test passwd test, с помощью которой мы создали пользователя test с паролем test.
$create user name test passwd test
Entry Created
$ger user
Error: Invalid command
$
$get user
Privilege UserName
------------------
root Admin
user test
Вообще любое создание или добавление записей производится с помощью команд с префиксом create.
$create ?
Command Description
------- -----------
acl ACL Commands
aggr AGGR Commands
arp ARP Commands
atm ATM Commands
bridge BRIDGE Commands
clfr CLFR Commands
ctlpkt CTLPKT Commands
dra DRA Commands
dsl DSL Commands
eoa EOA Commands
ethernet ETHERNET Commands
filter FILTER Commands
ia IA Commands
igmpsnoop IGMPSNOOP Commands
ip IP Commands
ipoa IPOA Commands
ipoe IPOE Commands
irl IRL Commands
lacp LACP Commands
macprofile MACPROFILE Commands
mirror MIRROR Commands
pia PIA Commands
pppoe PPPOE Commands
pppr PPPR Commands
profile PROFILE Commands
rdncy RDNCY Commands
rdslam RDSLAM Commands
resvdmac RESVDMAC Commands
rid RID Commands
rl RL Commands
sched SCHED Commands
snmp SNMP Commands
sntp SNTP Commands
srmon Remote Monitoring Commands
trfclass TRFCLASS Commands
user System User Configuration
vlan VLAN Commands
Просмотреть статусы интерфейсов и их конфигурацию можно с помощью команд get interface stats и get interface config (вывод команд сокращён).
$get interface stats
Interface : eth-1 Description : eth-1
Type : ETHERNET Mtu : 1500
Bandwidth : 0 Phy Adddr : 34:08:04:E1:F3:AF
Last Change(sec) : 0 Unknown Prot Pkts : 0
Admin Status : Up Operational Status : Down
In Octets : 0 Out Octets : 0
In Discards : 0 Out Discards : 0
In Errors : 0 Out Errors : 0
In Ucast Pkts : 0 Out Ucast Pkts : 0
In Mcast Pkts : 0 Out Mcast Pkts : 0
In Bcast Pkts : 0 Out Bcast Pkts : 0
LinkUpDnTrapEnable : Enable Promiscous Mode : True
Connector Present : True CounterDiscontTime : 0
HC In Octets : 0x000000000
HC OutOctets : 0x000000000
Interface : eth-2 Description : eth-2
Type : ETHERNET Mtu : 1500
Bandwidth : 0 Phy Adddr : 34:08:04:E1:F3:B0
Last Change(sec) : 0 Unknown Prot Pkts : 0
Admin Status : Up Operational Status : Down
In Octets : 0 Out Octets : 0
In Discards : 0 Out Discards : 0
In Errors : 0 Out Errors : 0
In Ucast Pkts : 0 Out Ucast Pkts : 0
In Mcast Pkts : 0 Out Mcast Pkts : 0
In Bcast Pkts : 0 Out Bcast Pkts : 0
LinkUpDnTrapEnable : Enable Promiscous Mode : True
Connector Present : True CounterDiscontTime : 0
HC In Octets : 0x000000000
HC OutOctets : 0x000000000
Interface : eth-3 Description : eth-3
Type : ETHERNET Mtu : 1500
Bandwidth : 1000000000 Phy Adddr : 34:08:04:E1:F3:B1
Last Change(sec) : 0 Unknown Prot Pkts : 0
Admin Status : Up Operational Status : Up
In Octets : 0 Out Octets : 0
In Discards : 0 Out Discards : 0
In Errors : 0 Out Errors : 0
In Ucast Pkts : 0 Out Ucast Pkts : 0
In Mcast Pkts : 0 Out Mcast Pkts : 0
In Bcast Pkts : 0 Out Bcast Pkts : 0
LinkUpDnTrapEnable : Enable Promiscous Mode : True
Connector Present : True CounterDiscontTime : 0
HC In Octets : 0x000000000
HC OutOctets : 0x000000000
Interface : dsl-1 Description : dsl-1
Type : Adsl Mtu : 1500
Bandwidth : 0 Phy Adddr : 34:08:04:E1:F3:AF
Last Change(sec) : 0 Unknown Prot Pkts : 0
Admin Status : Up Operational Status : Down
In Octets : 0 Out Octets : 0
In Discards : 0 Out Discards : 0
In Errors : 0 Out Errors : 0
In Ucast Pkts : 0 Out Ucast Pkts : 0
In Mcast Pkts : 0 Out Mcast Pkts : 0
In Bcast Pkts : 0 Out Bcast Pkts : 0
LinkUpDnTrapEnable : Enable Promiscous Mode : False
Connector Present : True CounterDiscontTime : 0
HC In Octets : 0x000000000
HC OutOctets : 0x000000000
Interface : dsli-1 Description : dsli-1
Type : Interleaved Mtu : 0
Bandwidth : 0 Phy Adddr : 00:00:00:00:00:00
Last Change(sec) : 0 Unknown Prot Pkts : 0
Admin Status : Down Operational Status : Down
In Octets : 0 Out Octets : 0
In Discards : 0 Out Discards : 0
In Errors : 0 Out Errors : 0
In Ucast Pkts : 0 Out Ucast Pkts : 0
In Mcast Pkts : 0 Out Mcast Pkts : 0
In Bcast Pkts : 0 Out Bcast Pkts : 0
LinkUpDnTrapEnable : Disable Promiscous Mode : False
Connector Present : True CounterDiscontTime : 0
HC In Octets : 0x000000000
HC OutOctets : 0x000000000
Interface : dslf-1 Description : dslf-1
Type : Fast Mtu : 0
Bandwidth : 0 Phy Adddr : 00:00:00:00:00:00
Last Change(sec) : 0 Unknown Prot Pkts : 0
Admin Status : Down Operational Status : Down
In Octets : 0 Out Octets : 0
In Discards : 0 Out Discards : 0
In Errors : 0 Out Errors : 0
In Ucast Pkts : 0 Out Ucast Pkts : 0
In Mcast Pkts : 0 Out Mcast Pkts : 0
In Bcast Pkts : 0 Out Bcast Pkts : 0
LinkUpDnTrapEnable : Disable Promiscous Mode : False
Connector Present : True CounterDiscontTime : 0
HC In Octets : 0x000000000
HC OutOctets : 0x000000000
Interface : atm-1 Description : atm-1
Type : ATM Mtu : 48
Bandwidth : 0 Phy Adddr : 00:00:00:00:00:00
Last Change(sec) : 50 Unknown Prot Pkts : 0
Admin Status : Up Operational Status : Down
In Octets : 0 Out Octets : 0
In Discards : 0 Out Discards : 0
In Errors : 0 Out Errors : 0
In Ucast Pkts : 0 Out Ucast Pkts : 0
In Mcast Pkts : 0 Out Mcast Pkts : 0
In Bcast Pkts : 0 Out Bcast Pkts : 0
LinkUpDnTrapEnable : Disable Promiscous Mode : False
Connector Present : False CounterDiscontTime : 0
HC In Octets : 0x000000000
HC OutOctets : 0x000000000
Interface : aal5-1 Description : aal5-1
Type : AAL5 Mtu : 1536
Bandwidth : 0 Phy Adddr : 00:00:00:00:00:00
Last Change(sec) : 51 Unknown Prot Pkts : 0
Admin Status : Up Operational Status : Down
In Octets : 0 Out Octets : 0
In Discards : 0 Out Discards : 0
In Errors : 0 Out Errors : 0
In Ucast Pkts : 0 Out Ucast Pkts : 0
In Mcast Pkts : 0 Out Mcast Pkts : 0
In Bcast Pkts : 0 Out Bcast Pkts : 0
LinkUpDnTrapEnable : Disable Promiscous Mode : False
Connector Present : False CounterDiscontTime : 0
HC In Octets : 0x000000000
HC OutOctets : 0x000000000
Interface : eoa-1 Description : eoa-1
Type : EOA Mtu : 1500
Bandwidth : 0 Phy Adddr : 00:00:00:00:00:00
Last Change(sec) : 0 Unknown Prot Pkts : 0
Admin Status : Up Operational Status : Down
In Octets : 0 Out Octets : 0
In Discards : 0 Out Discards : 0
In Errors : 0 Out Errors : 0
In Ucast Pkts : 0 Out Ucast Pkts : 0
In Mcast Pkts : 0 Out Mcast Pkts : 0
In Bcast Pkts : 0 Out Bcast Pkts : 0
LinkUpDnTrapEnable : Disable Promiscous Mode : True
Connector Present : False CounterDiscontTime : 0
HC In Octets : 0x000000000
HC OutOctets : 0x000000000
Получение информации о самом оборудовании производится с помощью группы команд get system.
$get system version
Control Plane Binary : R2.55
Data Plane Binary : DP_B02_10_28_04_ip1000a
$get system info
Description : DAS-3248/E
Name : Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
Location : No.289, Sinhu 3rd Road, Neihu District, Taipei, Taiwan.
Contact : Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
Vendor : No.289, Sinhu 3rd Road, Neihu District, Taipei, Taiwan.
LogThreshold : 0
Object-id : 1.3.6.1.4.1.3646.1300.19
Up Time(HH:MM:SS) : 41:56:14
HwVersion : 10
CPSwVersion : R2.55
DPSwVersion : DP_B02_10_28_04_ip1000a
System Time : Fri Jan 02 17:56:14 1970
Time Zone : GMT
DST : off
Services : physical datalink internet end-to-end applications
$get system manuf info
CpeUtopiaMode : Tx 16 Bit Rx 16 Bit
NetUtopiaMode : Tx 16 Bit Rx 16 Bit
CpeUtopiaMaster : False NetUtopiaMaster : True
MaxEthMacPhy : 3 ColumbiaIdSel : 18
CpeUtopiaFreq : 40 MHz
Eth Speed : 10 Mbps 100 Mbps 1000 Mbps
S.No | SelfMacAddr | EthPortIdSel | EthType
---------------------------------------------------
1 | 34:08:04:E1:F3:AF | 16 | Data
2 | 34:08:04:E1:F3:B0 | 17 | Data
3 | 34:08:04:E1:F3:B1 | 19 | Mgmt
Dsl manuf Text Info
---------------------
Num of LBRams : 2 Num of Chips : 2
Num of Ports : 24 Interface Type : Host Bus
Chip Type : G24
Serial Number : A10C8027034
Vendor Id : FFB5GSPN
Version Number : R2.*
Chip No Base Addr LBRam
-------------------------------
1 0x84a00000 0
2 0x84a00c00 1
Logical To Physical Port Mapping
--------------------------------
[ 0 - 7 ] 47 46 45 44 43 42 41 40
[ 8 - 15 ] 39 38 37 36 35 34 33 32
[ 16 - 23 ] 31 30 29 28 27 26 25 24
[ 24 - 31 ] 23 22 21 20 19 18 17 16
[ 32 - 39 ] 15 14 13 12 11 10 9 8
[ 40 - 47 ] 7 6 5 4 3 2 1 0
UART manuf Text Info
---------------------
Num of UARTs : 1
HSSL Port Id : 4 BaudRate : 9600
Data Bits : 8 Stop Bit : 1
Parity : None UART Mode : Interrupt
Application Type : console
Вообще получение каких-либо сведений производится с помощью команд группы get, а для удаления необходимо использовать команды delete.
$get ?
Command Description
------- -----------
acl ACL Commands
actstdby ACTSTDBY Commands
adsl ADSL Commands
aggr AGGR Commands
arp ARP Commands
atm ATM Commands
autoupdate Autoupdate Status
bridge BRIDGE Commands
cbuftrace CBUFTRACE Commands
clfr CLFR Commands
cli CLI Commands
ctlpkt CTLPKT Commands
dhcp DHCP Commands
dot3 DOT3 Commands
dra DRA Commands
dsl DSL Commands
eoa EOA Commands
ethernet ETHERNET Commands
filter FILTER Commands
gvrp GVRP Commands
ia IA Commands
icmp ICMP Commands
igmpsnoop IGMPSNOOP Commands
interface Interface Commands
io IO Commands
ip IP Commands
ipoa IPOA Commands
ipoe IPOE Commands
irl IRL Commands
lacp LACP Commands
macprofile MACPROFILE Commands
mirror MIRROR Commands
nbsize NBSIZE Commands
oam OAM Commands
pia PIA Commands
pppoe PPPOE Commands
pppr PPPR Commands
profile PROFILE Commands
rdncy RDNCY Commands
rdslam RDSLAM Commands
resvdmac RESVDMAC Commands
rid RID Commands
rl RL Commands
rmon RMON Commands
rstp RSTP Commands
sched SCHED Commands
snmp SNMP Commands
sntp SNTP Commands
srmon Remote Monitoring Commands
stp STP Commands
system System Related Information
tcp TCP Commands
trace Trace/Log Commands
traps Trap Log Table
trfclass TRFCLASS Commands
user System User Configuration
vlan VLAN Commands
$delete ?
Command Description
------- -----------
acl ACL Commands
aggr AGGR Commands
arp ARP Commands
atm ATM Commands
bridge BRIDGE Commands
clfr CLFR Commands
ctlpkt CTLPKT Commands
dra DRA Commands
dsl DSL Commands
eoa EOA Commands
ethernet ETHERNET Commands
filter FILTER Commands
ia IA Commands
igmpsnoop IGMPSNOOP Commands
ip IP Commands
ipoa IPOA Commands
ipoe IPOE Commands
irl IRL Commands
lacp LACP Commands
macprofile MACPROFILE Commands
mirror MIRROR Commands
pia PIA Commands
pppoe PPPOE Commands
pppr PPPR Commands
profile PROFILE Commands
rdncy RDNCY Commands
rdslam RDSLAM Commands
resvdmac RESVDMAC Commands
rid RID Commands
rl RL Commands
sched SCHED Commands
snmp SNMP Commands
sntp SNTP Commands
srmon Remote Monitoring Commands
tcp TCP Commands
trfclass TRFCLASS Commands
user System User Configuration
vlan VLAN Commands
При необходимости изменения параметров стоит обратиться к командам modify.
$modify ?
Command Description
------- -----------
acl ACL Commands
actstdby ACTSTDBY Commands
adsl ADSL Commands
aggr AGGR Commands
atm ATM Commands
autoupdate Autoupdate Status
bridge BRIDGE Commands
clfr CLFR Commands
cli CLI Commands
ctlpkt CTLPKT Commands
dra DRA Commands
eoa EOA Commands
ethernet ETHERNET Commands
filter FILTER Commands
gvrp GVRP Commands
ia IA Commands
igmpsnoop IGMPSNOOP Commands
interface Interface Commands
io IO Commands
ip IP Commands
ipoa IPOA Commands
ipoe IPOE Commands
irl IRL Commands
lacp LACP Commands
mirror MIRROR Commands
nbsize NBSIZE Commands
oam OAM Commands
pia PIA Commands
pppoe PPPOE Commands
pppr PPPR Commands
profile PROFILE Commands
rdncy RDNCY Commands
rdslam RDSLAM Commands
rl RL Commands
rstp RSTP Commands
sched SCHED Commands
snmp SNMP Commands
sntp SNTP Commands
stp STP Commands
system System Related Information
trace Trace/Log Commands
trfclass TRFCLASS Commands
vlan VLAN Commands
Для диагностики работы сети администратору доступны команды ping и traceroute.
$ping 192.168.1.2
64 bytes of data from 192.168.1.2, seq=0 ttl=128 rtt =20 msec
64 bytes of data from 192.168.1.2, seq=1 ttl=128 rtt =10 msec
64 bytes of data from 192.168.1.2, seq=2 ttl=128 rtt =10 msec
64 bytes of data from 192.168.1.2, seq=3 ttl=128 rtt =40 msec
-------------------- Ping Statistics --------------------
4 packets transmitted, 4 packets received, 0 percent packet loss
Команда list выводит список файлов, размещённых на устройстве.
$list
Flash size : 7340032
Flash Block size : 131072
Free Blocks in Flash : 16
/nvram/bin/control/
Name : CP.bin.gz
Version : 1 Size(bytes) : 3257468
Time : Fri Mar 5 10:51:29 2010
Permission : RW State : active
Used Blocks : 25
/nvram/bin/dataplane/
Name : DP.bin.gz
Version : 1 Size(bytes) : 386284
Time : Fri Mar 5 10:51:29 2010
Permission : RW State : active
Used Blocks : 3
/nvram/bin/dslphy/
Name : dsl_10_330000003C00000D.bin.gz
Version : 1 Size(bytes) : 266376
Time : Fri Mar 5 10:51:29 2010
Permission : RW State : active
Used Blocks : 3
/nvram/cfg/factorydef/
Name : FD.cfg
Version : 1 Size(bytes) : 6801
Time : Fri Mar 5 10:51:29 2010
Permission : RW State : active
Used Blocks : 1
Name : FD.cfg
Version : 2 Size(bytes) : 5987
Time : Fri Mar 5 10:51:29 2010
Permission : RW State : inactive
Used Blocks : 1
/nvram/cfg/manuf/
Name : Manuf.txt
Version : 1 Size(bytes) : 6301
Time : Fri Mar 5 10:51:29 2010
Permission : RW State : active
Used Blocks : 1
/nvram/system/
Name : CFG1
Version : 1 Size(bytes) : 262032
Time :
Permission : SYS State : active
Used Blocks : 2
На этом мы завершаем беглый обзор командной строки устройства.
SNMP-доступ
Включить доступ к ADSL-коммутатору можно с пунктов «SNMP community», «SNMP host» и «SNMP trap host» группы «Deployment & Configuration» веб-интерфейса.

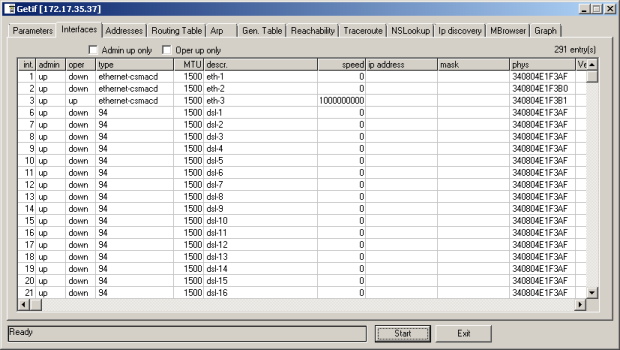

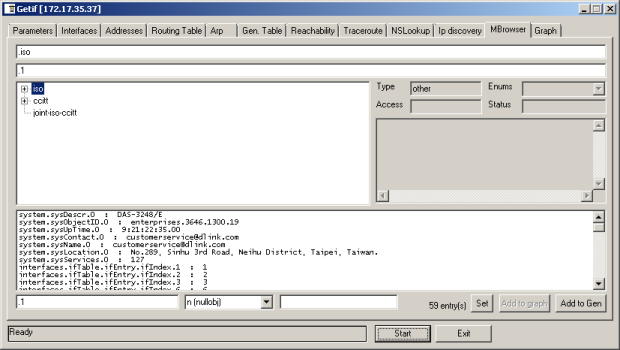

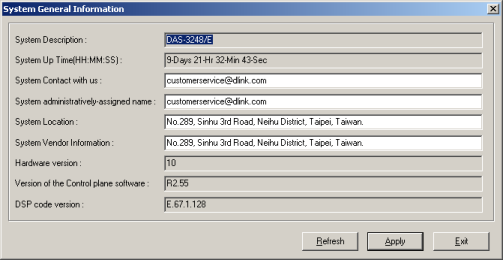

Для доступа к устройству по SNMP можно использовать любое программное обеспечение, работающее со второй версией данного протокола. Мы использовали утилиту Getif версии 2.3.1 для просмотра информации об устройстве.

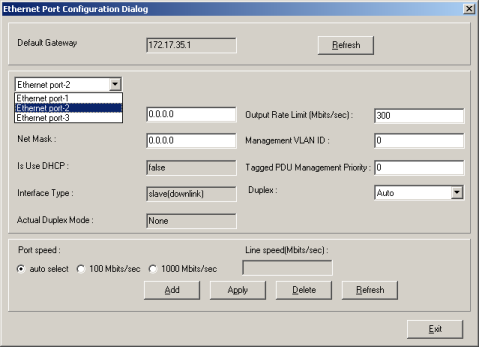

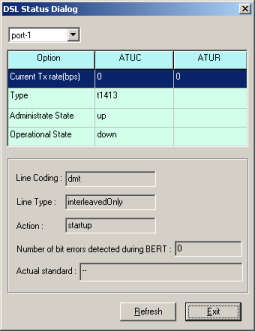

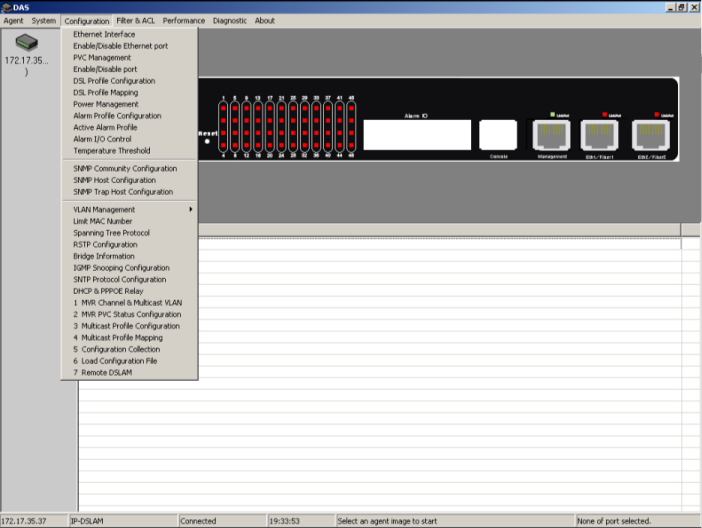

Управление устройством может производиться не с только с помощью командной строки или веб-интерфейса, D-Link предлагает специализированную утилиту для подключения к DAS-3248EC – D-Link DAS.
С помощью указанной выше утилиты администратор получает все те же возможности по управлению коммутатором, как и при использовании командной строки или веб-интерфейса.
Тестирование
Первым тестом, с которого мы обычно начинаем данный раздел, является установление времени загрузки устройства, под которым мы понимаем интервал времени, прошедший с момента подачи питания до получения первого эхо-ответа по протоколу ICMP. DSLAM D-Link DAS-3248EC загружается за 66 секунд.

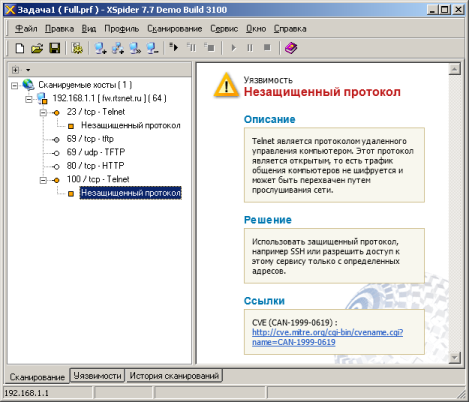

Далее мы обычно проверяем защищённость устройства с помощью сканера сетевой безопасности Positive Technologies XSpider 7.7 (Demo Build 3100). Данный обзор не стал исключением – D-Link DAS-3248EC имеет пять открытых портов: TCP-23 (Telnet), TCP-69 (TFTP), UDP-69 (TFTP), TCP-80 (HTTP) и TCP-100 (Telnet). Наиболее интересная информация, полученная в результате сканирования, представлена ниже.
Теперь мы переходим к измерению скоростей доступа ADSL-клиентов к сети. Для тестирования мы использовали два беспроводных ADSL-маршрутизатора: D-Link DSL-2750U и ASUS DSL-N12U. Остальные основные параметры тестового стенда перечислены ниже.
| Компонент | ПК | Ноутбук |
| Материнская плата | ASUS Maximus V Extreme | ASUS M60J |
| Процессор | Intel Core i7 3770K 3.5 ГГц | Intel Core i7 720QM 1.6 ГГц |
| Оперативная память | DDR3 PC3-10700 SEC 32 Гбайта | DDR3 PC3-10700 SEC 16 Гбайт |
| Сетевая карта | Intel Gigabit CT Desktop Adapter | Atheros AR8131 |
| Операционная система | Windows 7 x64 SP1 Rus | Windows 7 x64 SP1 Rus |

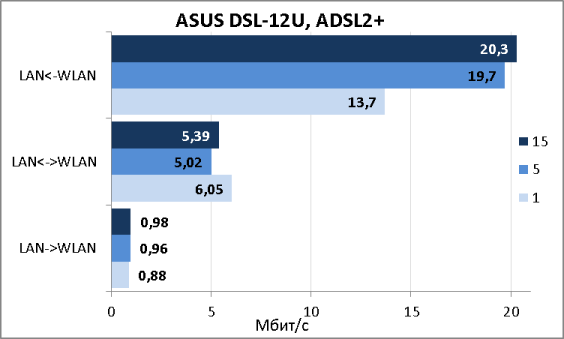

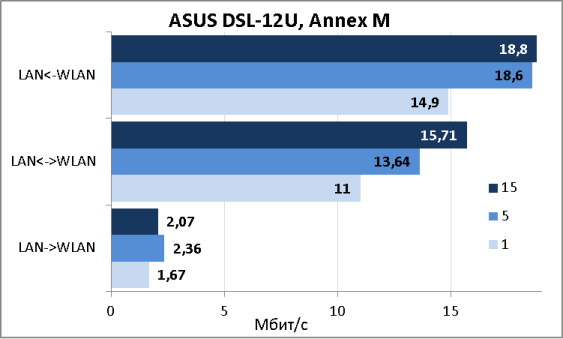

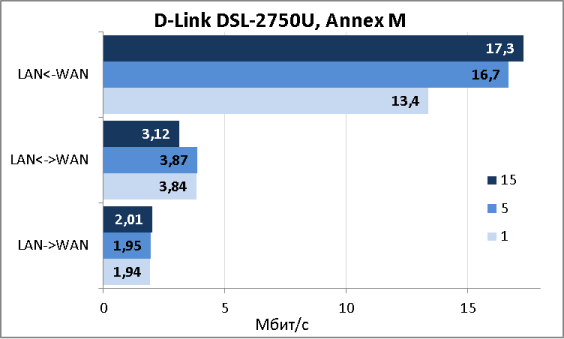

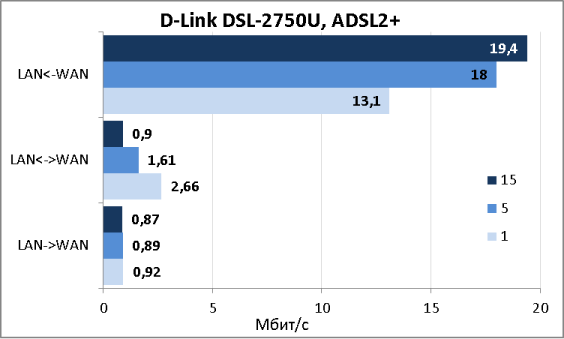

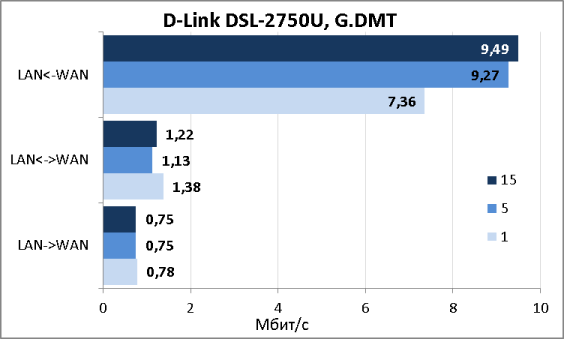

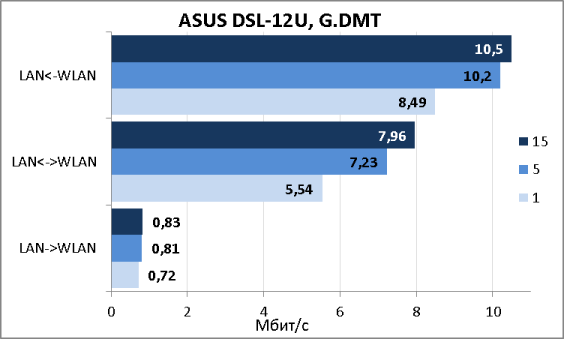

Мы провели тестирование для трёх различных режимов работы коммутатора, результаты измерений представлены ниже.

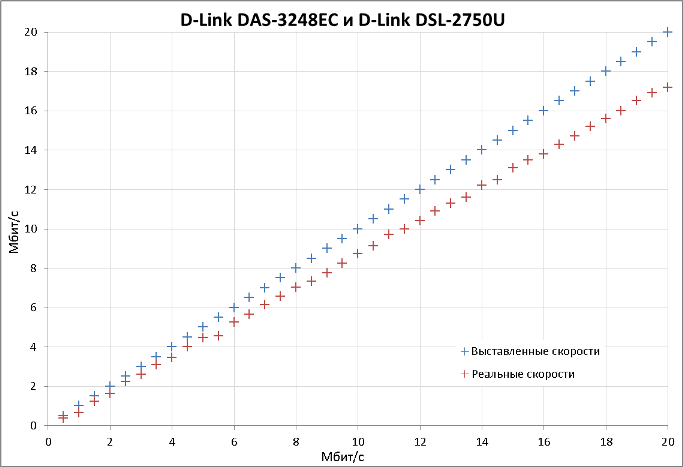

DSLAM D-Link DAS-3248EC позволяет ограничивать физические скорости, на которых клиентские устройства могут подключаться к коммутатору. Мы решили проверить, насколько соответствуют реальные и настраиваемые скорости. На приведённой ниже диаграмме мы изменяли настройку физической скорости от 0.5 Мбит/с до 20 Мбит/с с шагом 0.5 Мбит/с. Измерения производились для нисходящих потоков для десяти одновременных TCP-соединений. В качестве клиентского устройства был использован беспроводной маршрутизатор D-Link DSL-2750U.
Перейдём теперь к подведению итогов.
Заключение
Протестированный нами ADSL-коммутатор начального уровня D-Link DAS-3248EC произвёл на нас хорошее впечатление. Устройство позволяет подключать до 48 абонентов, предоставляя им широкополосный доступ к IP-сетям с использованием существующей телефонной инфраструктуры. Габариты устройства позволяют разместить его даже в уже практически полностью нагруженные телекоммуникационные стойки.
Сильные стороны перечислены ниже.
- Поддержка Annex L и Annex M.
- Корпус 1U.
- Приемлемая цена.
- Поддержка группового трафика.
- Наличие механизмов обеспечения качества обслуживания.
- Возможность группирование Ethernet-интерфейсов.
- Поддержка виртуального стекирования.
К сожалению, мы не можем не указать и на недостатки модели.
- Универсальные уши для 19” и 23” стоек могут затруднять установку устройства в 19” стойки.
- Отсутствие кабелей или переходников Telco-50<->RJ-11 в комплекте.
- Незначительная заторможенность веб-интерфейса.
- Отсутствие резервного блока питания.
На момент написания статьи средняя цена на DSLAM D-Link DAS-3248EC в интернет-магазинах Москвы составляла 65000 рублей.
