D-Link DIR-890L
Внешний вид и аппаратная платформа
Введение
В нашей тестовой лаборатории уже оказывался маршрутизатор с поддержкой Smart-Connect. Данная функция предназначена для автоматического распределения беспроводных клиентов между поддерживаемыми беспроводными сетями для более эффективного использования доступной полосы пропускания. О том, чем ещё порадует пользователей беспроводной маршрутизатор D-Link DIR-890L, читайте в настоящем обзоре.
Внешний вид и аппаратная платформа

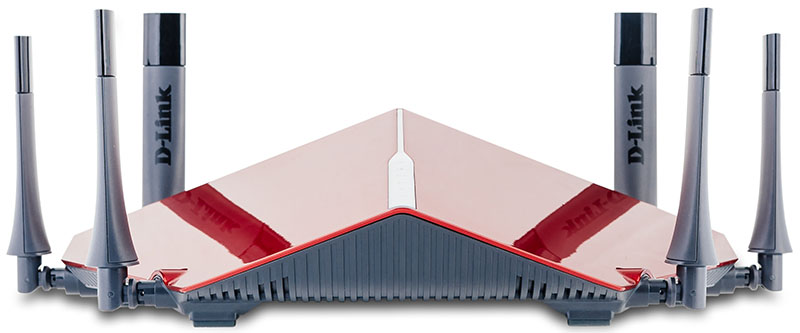

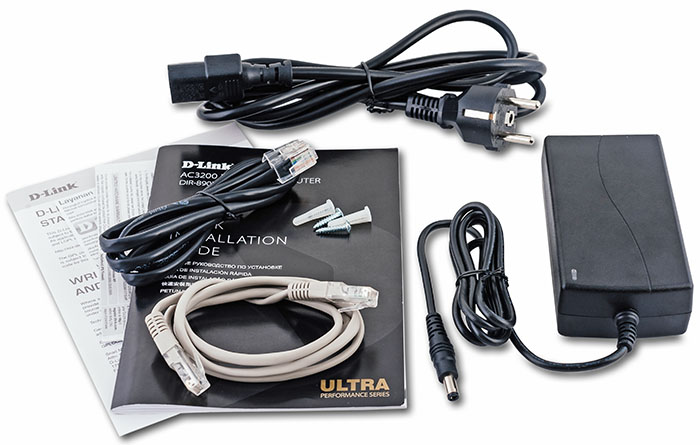

Беспроводной маршрутизатор D-Link DIR-890L внешне напоминает корпус летательного аппарата будущего, который лишь ненадолго приземлился на поверхность стола. Габариты корпуса устройства составляют 387х248х120 мм, масса маршрутизатора равна одному килограмму, а для своей работы тестируемой модели требуется внешний блок питания (поставляется в комплекте) со следующими характеристиками: 12 В и 5 А.

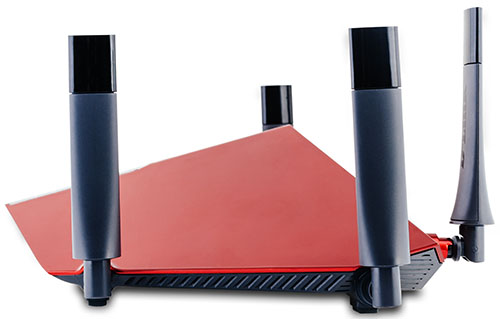

Для корпусов такой формы трудно указать, что является его верхней поверхностью, а что боковыми. Отметим, что DIR-890L обладает шестью внешними несъёмными антеннами, установленными на его боковых рёбрах и задней панели.
Ребро верхней панели несёт на себе световые индикаторы, информирующие пользователей о наличии питания и подключения к глобальной сети, активности беспроводных модулей, а также о подключении к USB-портам.

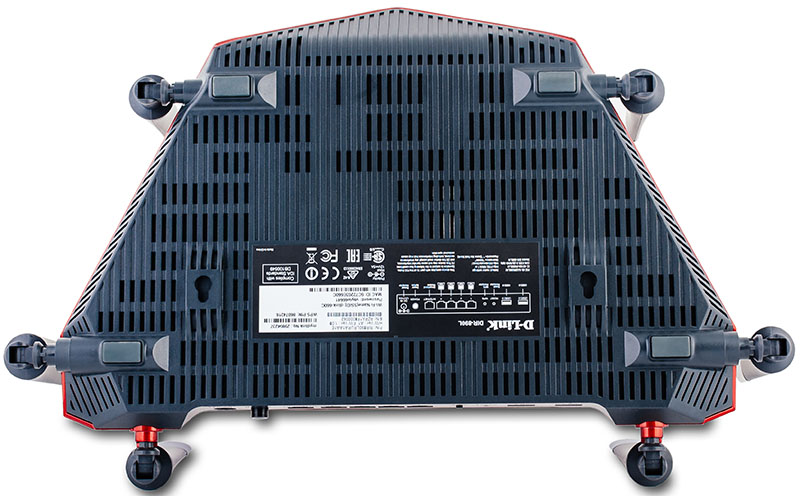

Устройство предназначено как для настольного, так и настенного размещения, для чего на его днище размещены не только четыре резиновые ножки, но и два технологических отверстия. Также здесь присутствует наклейка с краткой информацией об устройстве. Большую часть нижней панели занимает вентиляционная решётка.

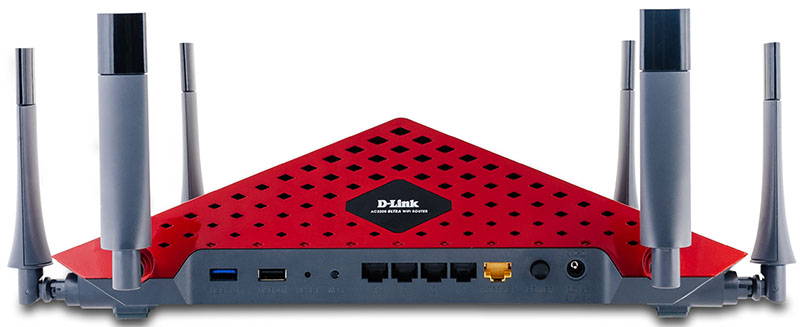

На задней панели маршрутизатора размещается вентиляционная решётка и эмблема производителя. Кроме этого, на задней панели расположены четыре LAN-порта и один WAN-порт Gigabit Ethernet, разъём для подключения питания с кнопкой включения/выключения устройства, кнопки Reset и WPS, а также два порта USB: один порт USB 2.0 и один USB 3.0.
Заглянем теперь внутрь корпуса.

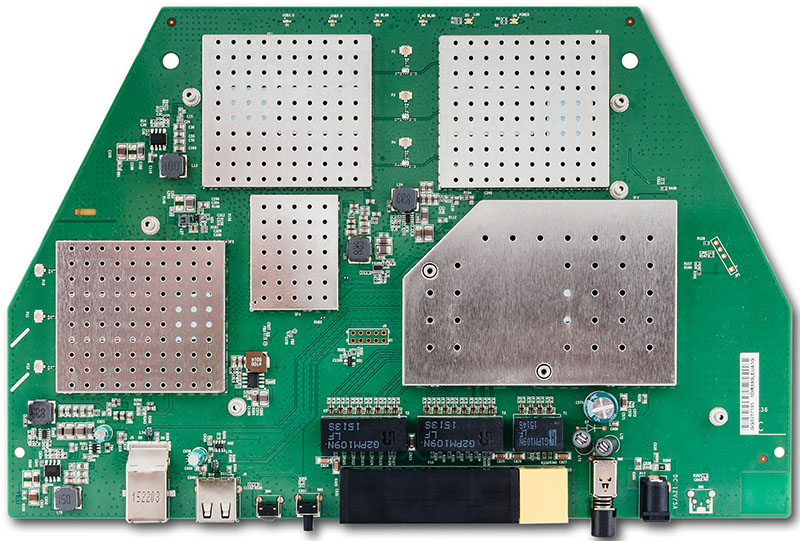

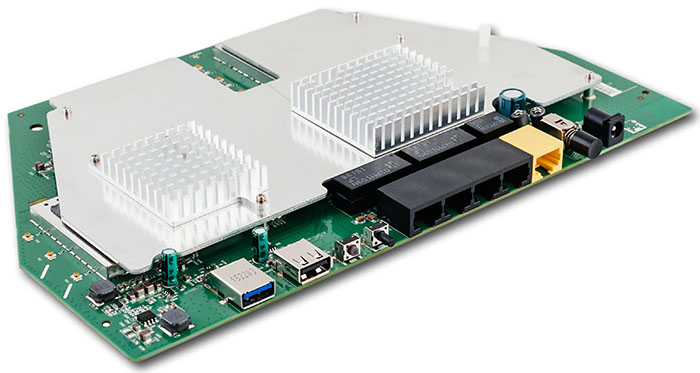

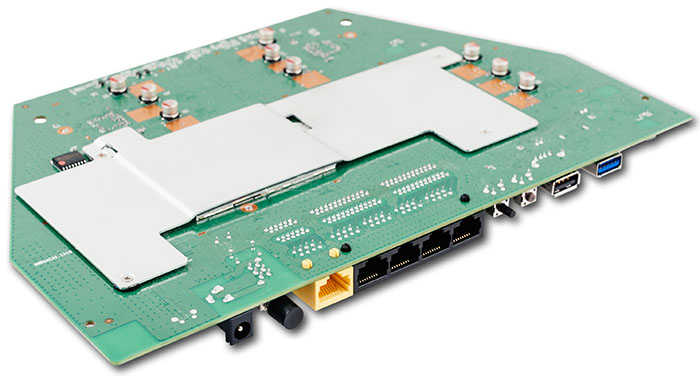

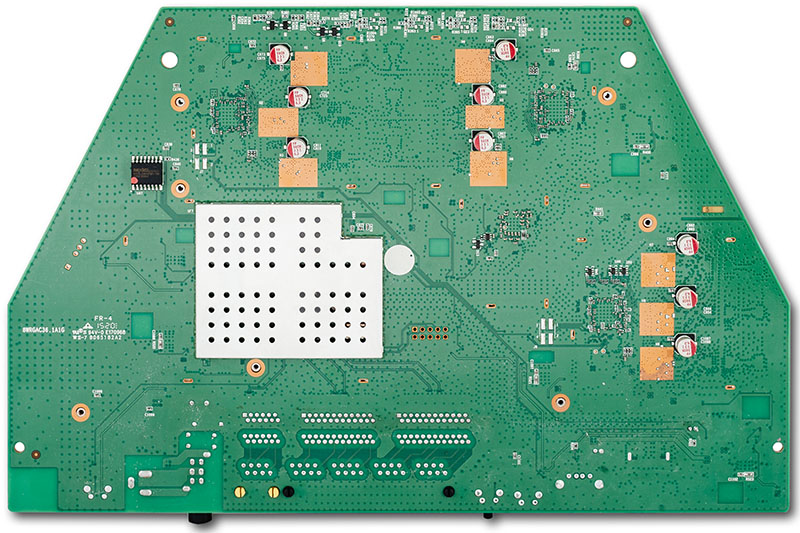

Вся электронная начинка беспроводного маршрутизатора D-Link DIR-890L представлена одной зелёной текстолитовой платой, основные элементы на которой размещены с обеих сторон. Значительную часть поверхностей занимают съёмные металлические радиаторы. Однако все основные элементы скрыты под металлическими экранами меньшей площади.
Единственным элементом, доступным для обозрения, является модуль флеш-памяти Macronix MX25L25635FMI-10G, объём которого составляет 32 Мбайта.
Перейдём теперь к рассмотрению программных возможностей DIR-890L.
Обновление прошивки
Для смены версии микропрограммного обеспечения необходимо обратиться к пункту «Обновить» меню «Управление». Обновление прошивки может производиться как в ручном, так и полуавтоматическом режиме. Для использования полуавтоматического режима, естественно, маршрутизатор должен быть подключён к сети интернет. При ручном обновлении администратору требуется выгрузить на устройство ранее скачанный с сайта производителя файл, содержащий образ прошивки.
Вне зависимости от выбранного способа обновления микропрограммного обеспечения, от пользователя не потребуется никаких специализированных знаний. Весь процесс обновления занимает около трёх минут (без учёта времени, необходимого на загрузку файла из глобальной сети).
Кроме программного обеспечения, поставляемого самим производителем, для модели DIR-890L существуют также альтернативные прошивки, к числу которых относится и прошивка DD-WRT. Переход на микропрограммное обеспечение DD-WRT производится в два этапа: сначала нужно произвести обновление до промежуточной версии с помощью файла factory-to-ddwrt.bin, после чего используется файл dir890-webflash.bin, содержащий полноценную версию прошивки.

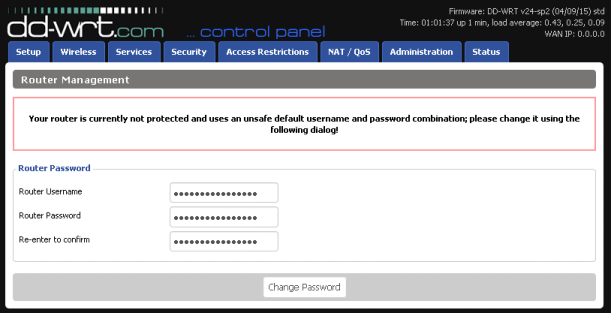

После загрузки маршрутизатора с использованием промежуточной версии прошивки, администратору потребуется указать имя пользователя и пароль.

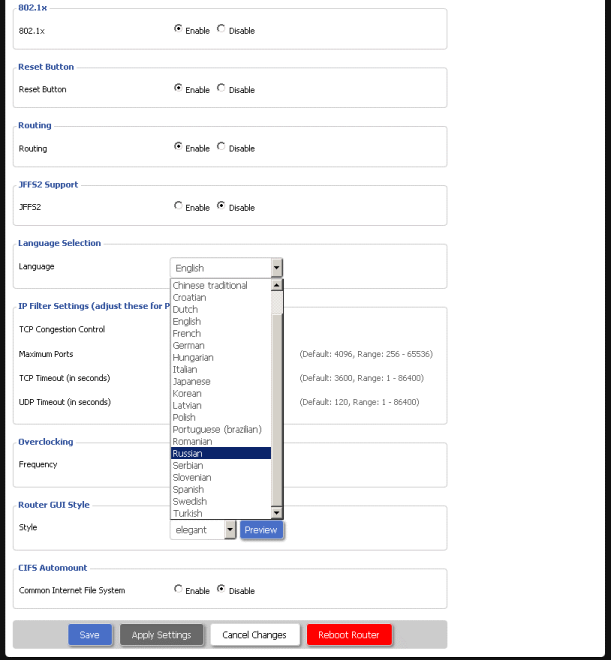

После указания имени пользователя и пароля администратор получает доступ к веб-интерфейсу промежуточной прошивки, выбор языка которого производится с помощью вкладки «Management» меню «Administration». Однако дальнейшее обсуждение возможностей альтернативного микропрограммного обеспечения выходит далеко за рамки данного обзора.

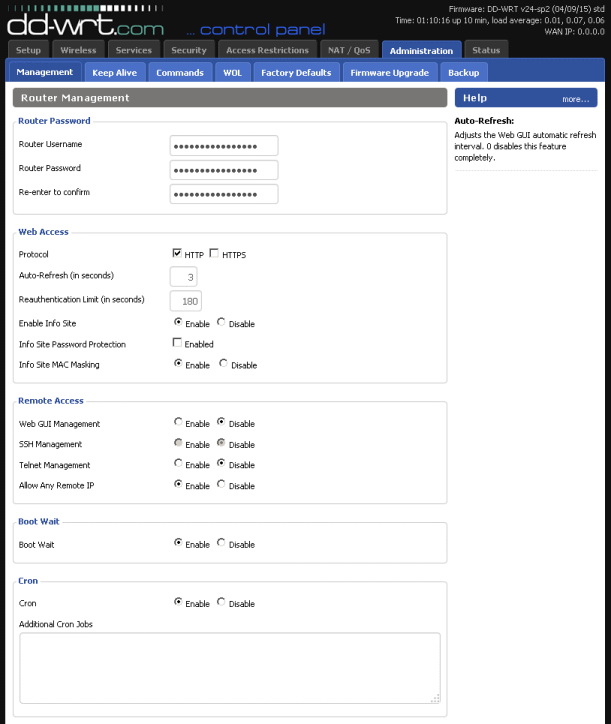

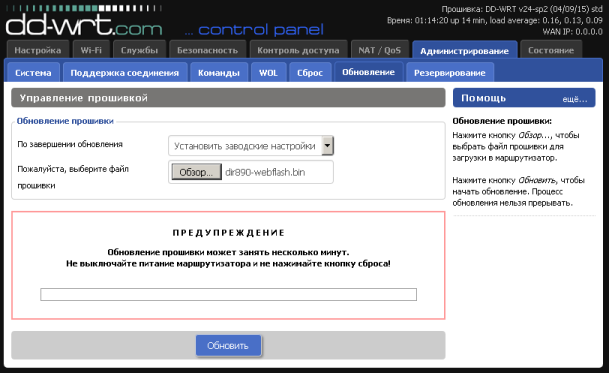

Для перехода к полноценной версии прошивки DD-WRT необходимо обратиться ко вкладке «Обновление» меню «Администрирование». Процедура обновления вполне типична.

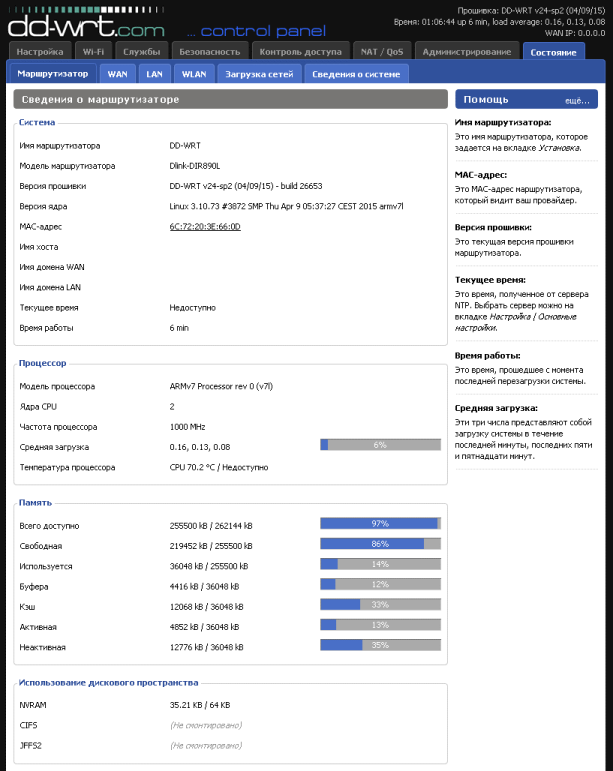

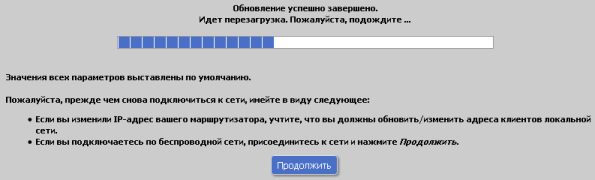

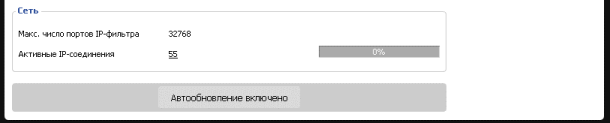

Полный переход на прошивку DD-WRT занимает не более десяти минут и не требует от пользователя никакой специальной подготовки.

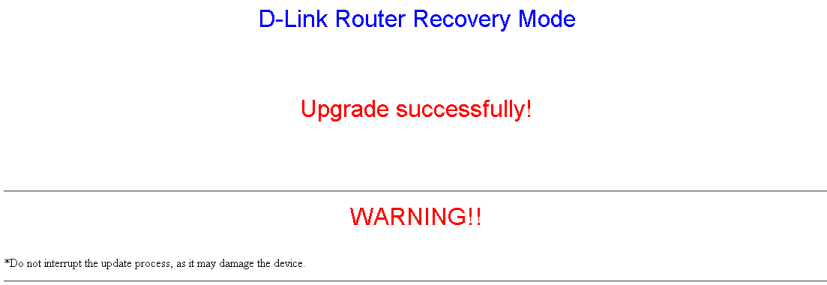

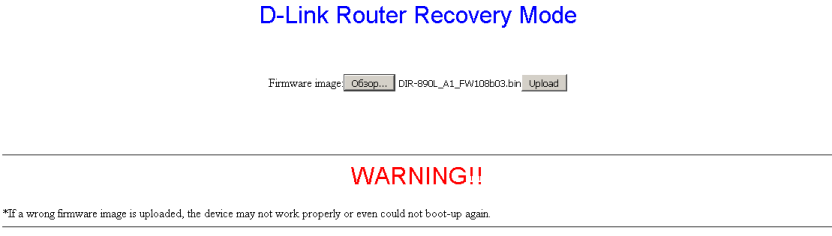

Возврат к заводской прошивке немногим сложнее: требуется перевести маршрутизатор в режим восстановления и с помощью встроенного в загрузчик веб-сервера выгрузить файл с нужной прошивкой на устройство. Перевести DIR-890L в режим восстановления можно путём нажатия кнопки Reset перед включением и удержания её во время и после включения в течение 3-5 секунд. У маршрутизатора, находящегося в режиме восстановления, медленно мигает индикатор питания на лицевой панели, в этот момент активен лишь загрузчик. Активный загрузчик отвечает на эхо-запросы протокола ICMP с помощью IP-пакетов, в которых поле TTL=100. После успешной полной загрузки устройства пакеты будут содержать TTL=64. Также стоит отметить, что загрузчик всегда имеет адрес 192.168.0.1/24 на LAN-интерфейсе.
На этом мы завершаем обсуждение вопросов, связанных с обновлением прошивки, и переходим к изучению возможностей веб-интерфейса беспроводного маршрутизатора D-Link DIR-890L.
Обзор веб-интерфейса

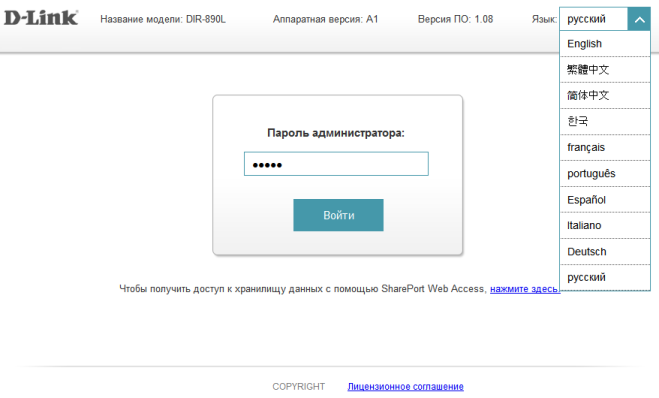

Для управления беспроводным маршрутизатором может быть использован любой современный браузер. Для получения доступа необходимо ввести пароль администратора. Веб-интерфейс устройства доступен на десяти языках. Возможность выбора языка веб-интерфейса ещё до входа в систему нам кажется очень полезной, однако уже после входа сменить язык не представляется возможным. Кроме того, отображение здесь информации о прошивке вызвало у нас, мягко говоря, недоумение, - из соображений безопасности такая информация должна быть доступна только после выполнения аутентификации пользователя.

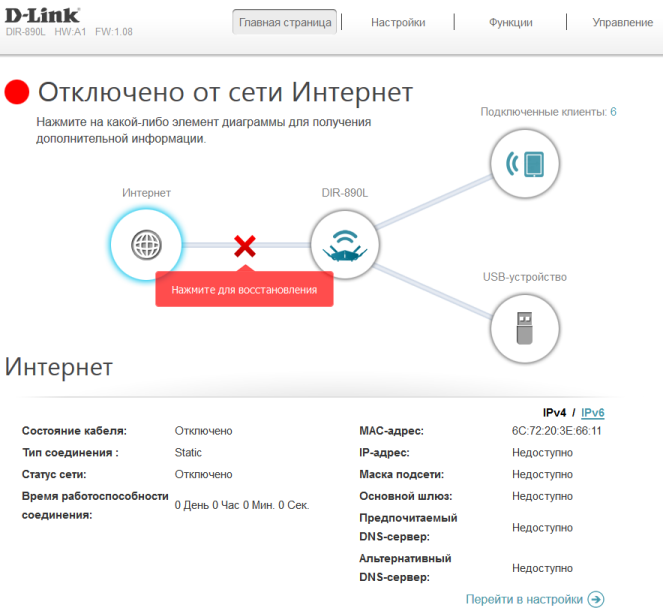

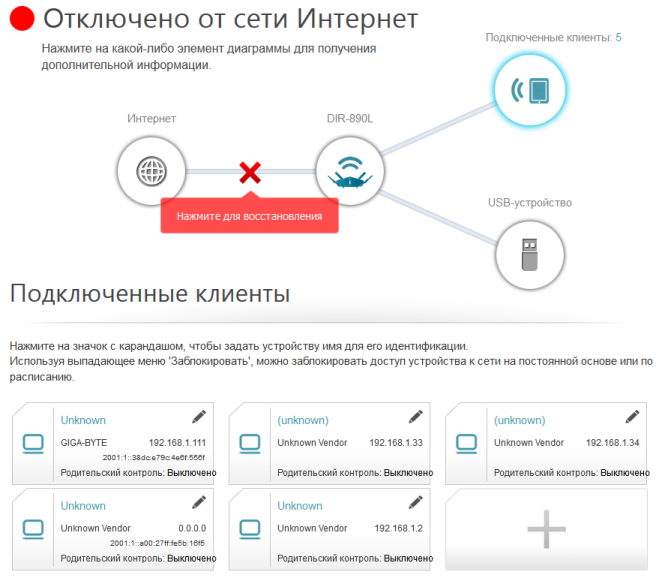

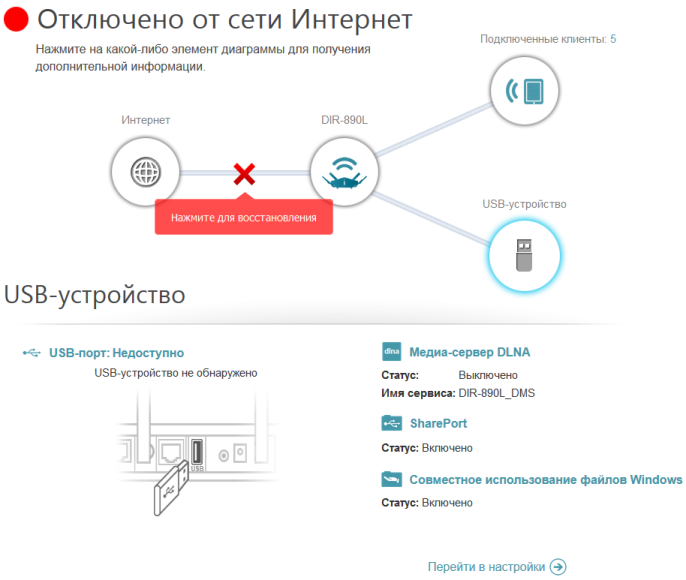

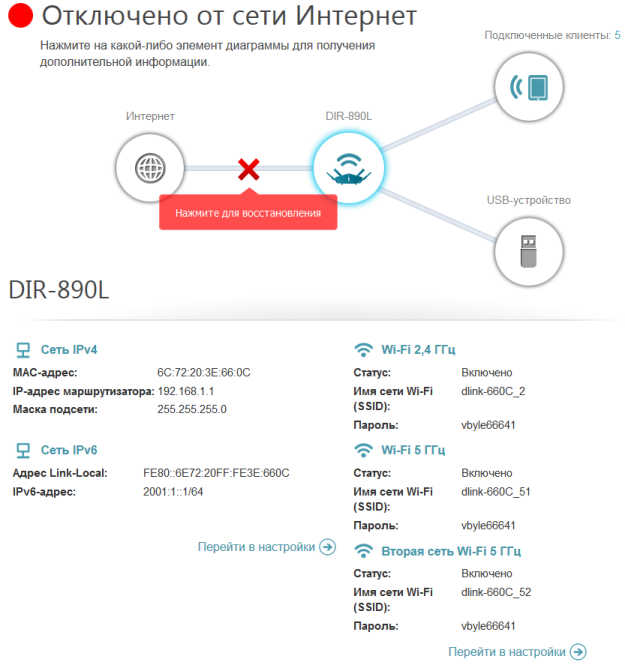

После ввода корректных учётных данных пользователь попадает на главную страничку маршрутизатора. Здесь можно проверить наличие подключения к глобальной сети, просмотреть список подключённых клиентов и устройств с интерфейсом USB, а также отобразить информацию по работе самого маршрутизатора.
Функциональность беспроводного маршрутизатора DIR-890L - флагманского устройства D-Link - мы бы не назвали богатой. Все настройки собраны в трёх пунктах меню: «Настройки», «Функции» и «Управление». Рассмотрим подпункты каждого из них подробнее.

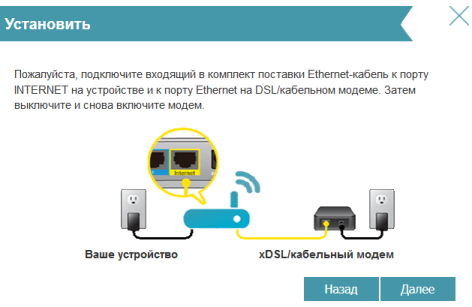

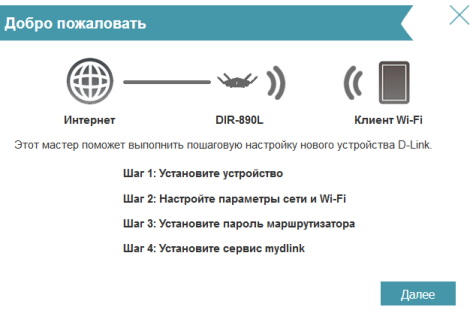

Для первоначальной настройки маршрутизатора может использоваться мастер, для вызова которого следует обратиться к пункту «Мастер настройки» меню «Настройки».

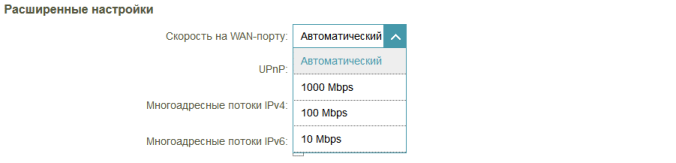

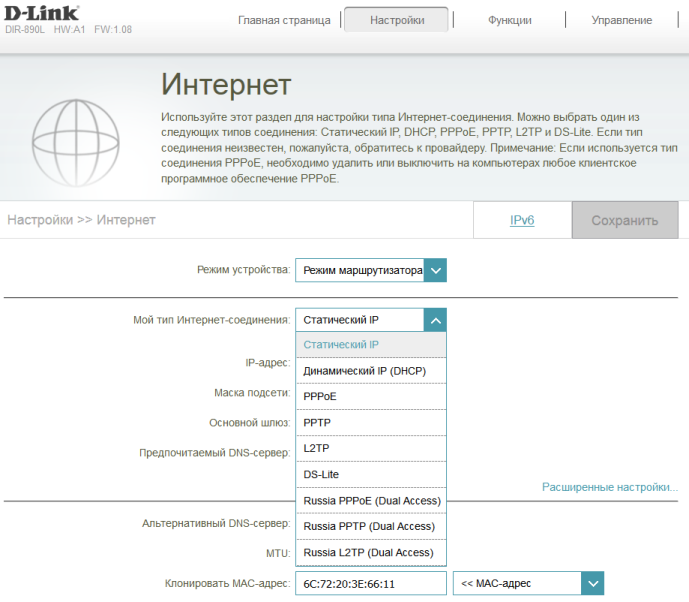

Параметры подключения к глобальной сети собраны в пункте «Интернет (WAN)». Также здесь администратор может выбрать режим работы устройства: маршрутизатор или точка доступа. Кроме подключения к глобальной сети с помощью текущей версии протокола IP – IPv4, поддерживается также подключение с использованием IPv6.

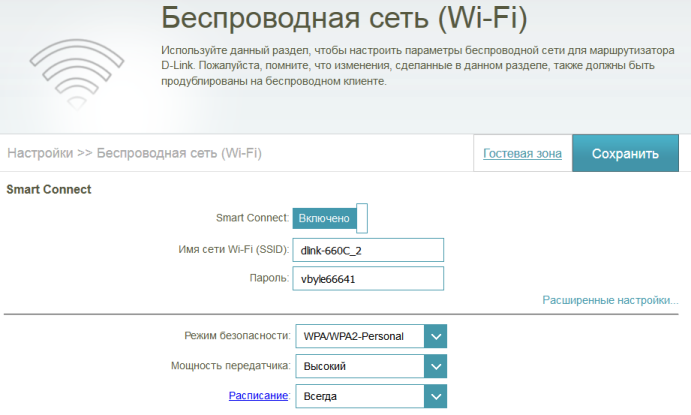

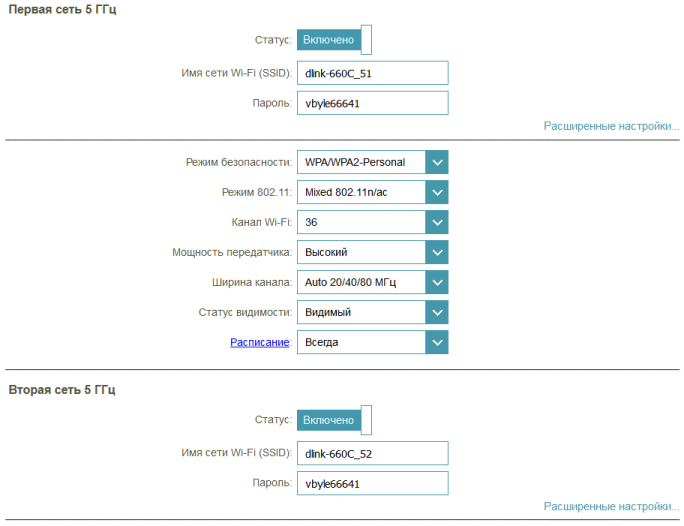

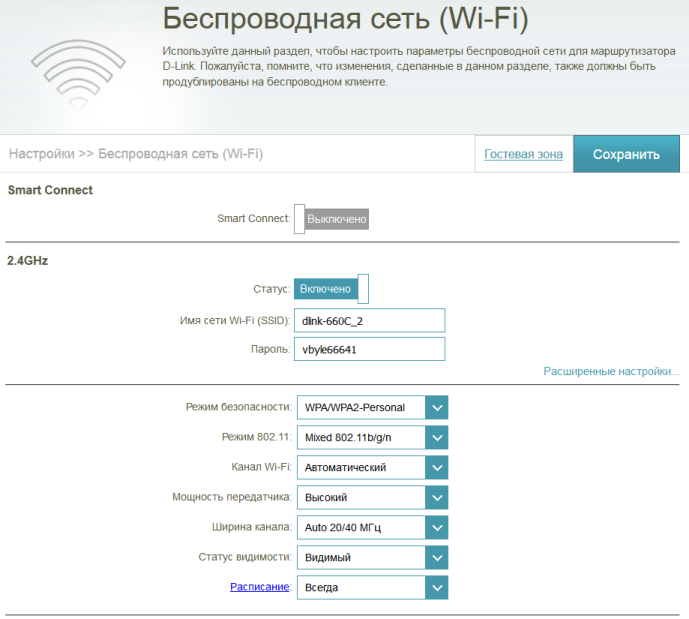

Настройка беспроводной сети производится с помощью пункта «Беспроводная сеть (Wi-Fi)». Здесь пользователь может включать или отключать функцию Smart-Connect, а также управлять гостевыми беспроводными сетями.

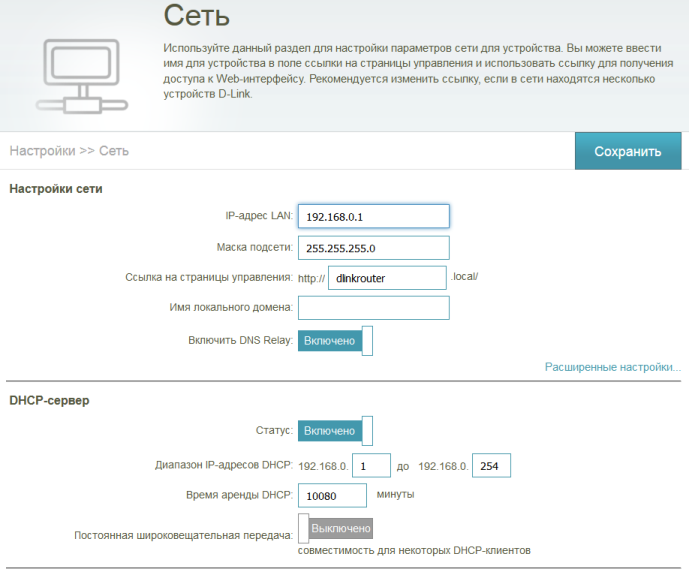

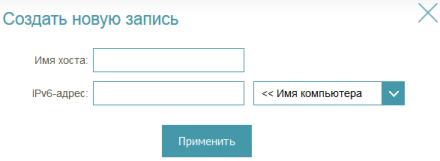

Для управления параметрами локальной сети необходимо обратиться к пункту «Сеть (LAN)».

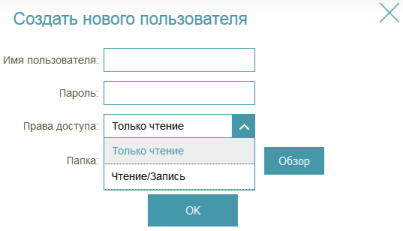

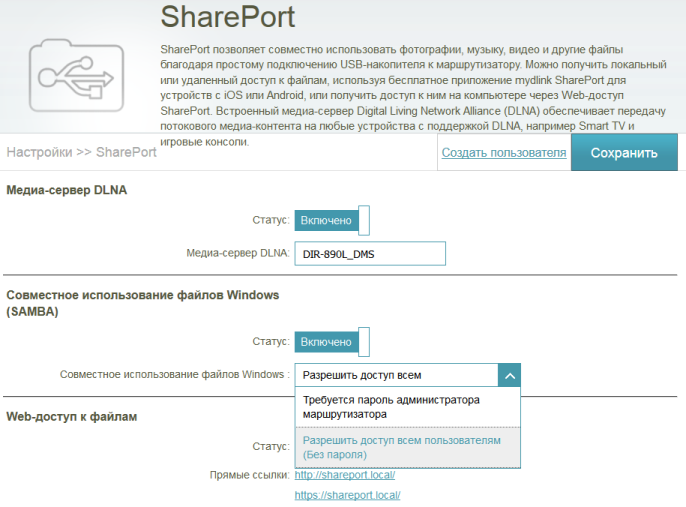

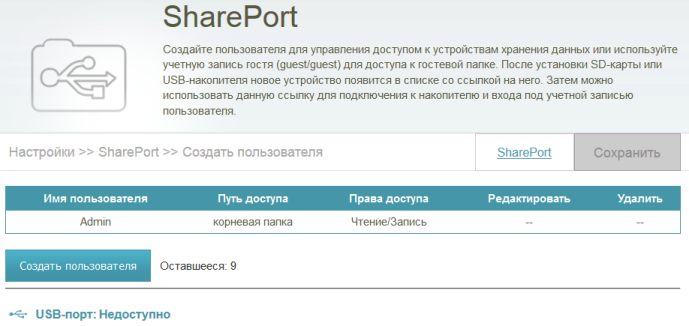

Доступ к данным, размещённым на внешнем накопителе с интерфейсом USB, можно получить с помощью различных протоколов. Соответствующие настройки доступны в пункте «SharePort» меню «Настройки».

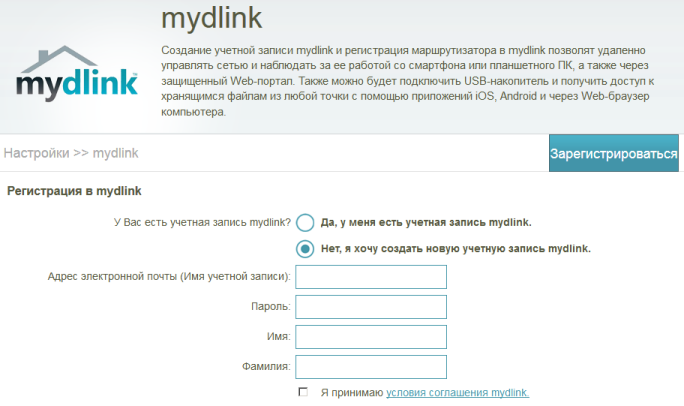

Для удалённого управления маршрутизатором с помощью планшета или смартфона необходимо использовать приложение mydlink и зарегистрироваться в сервисе, соответствующие настройки доступны в одноимённом пункте меню.

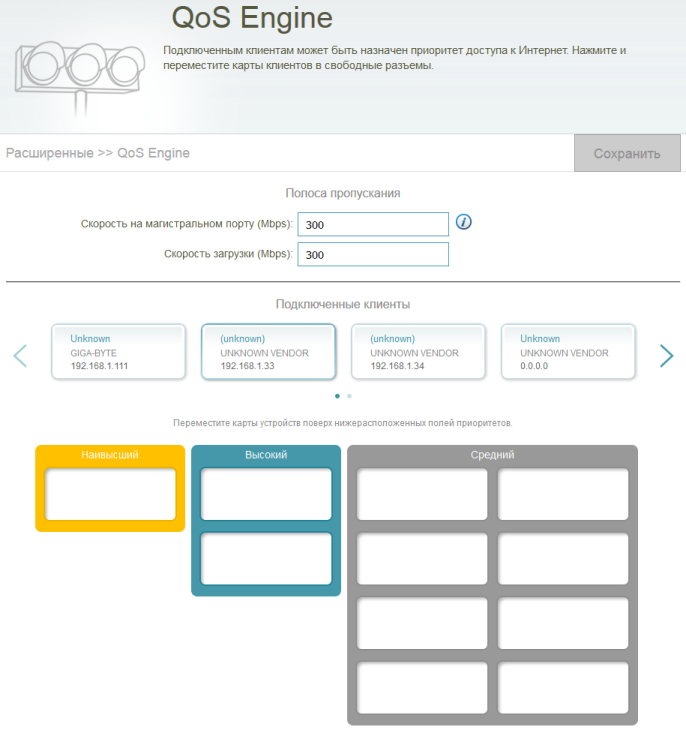

Произвести настройки приоритизации трафика определённых узлов можно с использованием пункта «QoS Engine» меню «Функции».

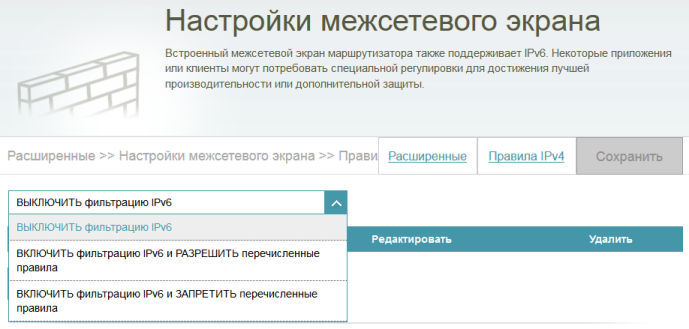

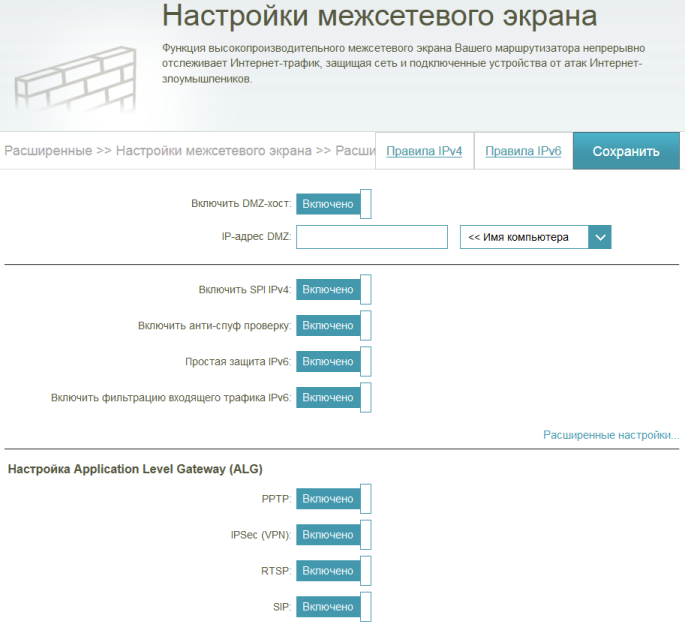

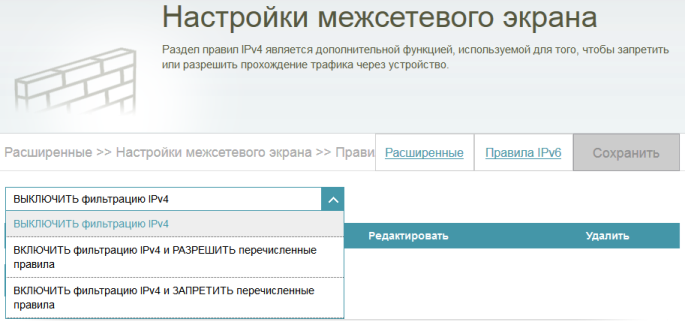

Пункт «Межсетевой экран» предназначен для разрешения или запрещения прохождения определённого типа трафика.

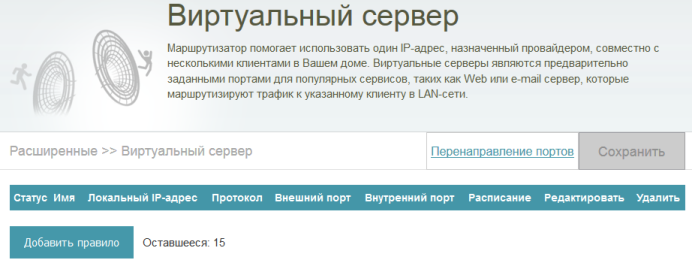

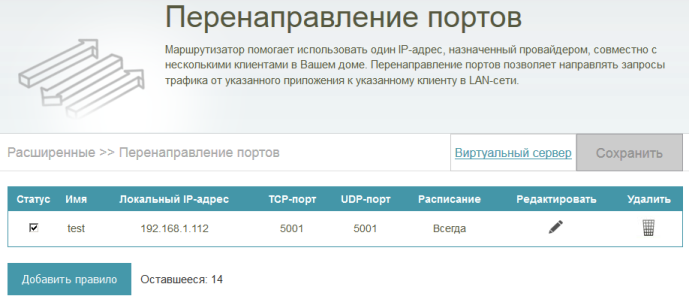

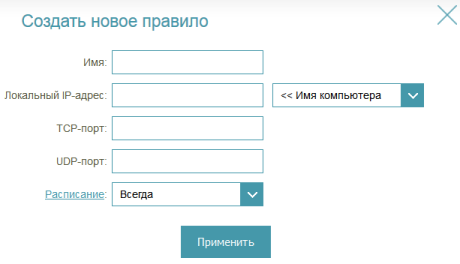

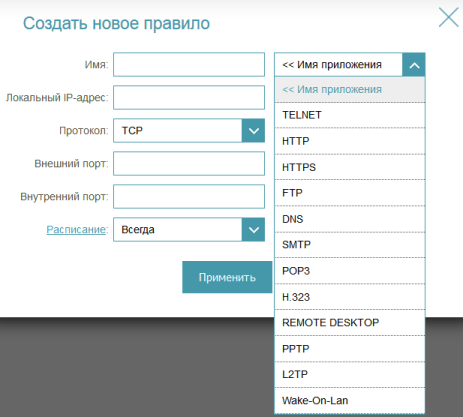

Если к расположенному в локальной сети серверу требуется предоставить доступ снаружи, администратору придётся обратиться к пункту «Перенаправление портов».

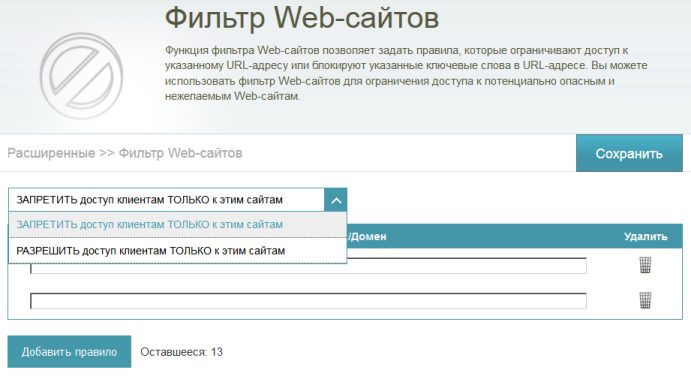

Запретить доступ пользователям локальной сети к некоторым ресурсам в сети интернет можно с помощью пункта «Фильтр Web-сайтов».

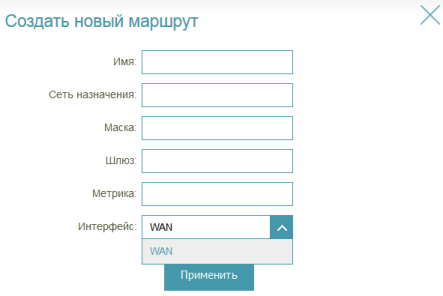

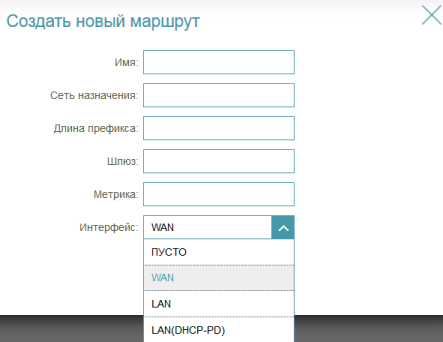

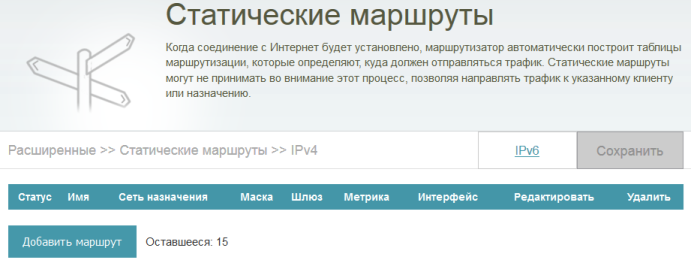

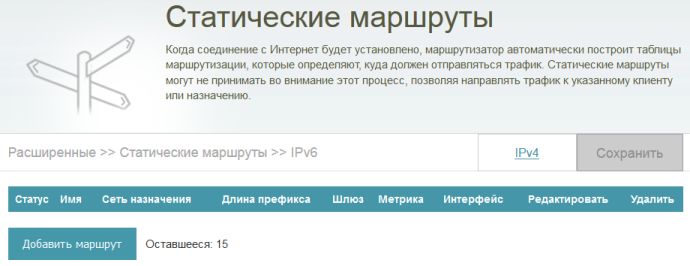

Настройка статических маршрутов производится при помощи пункта «Статический маршрут». Указывать маршруты можно как для IPv4, так и для IPv6. Стоит, правда, отметить, что при создании IPv4 маршрута пользователь почему-то может использовать лишь WAN-порт в качестве выходного интерфейса.

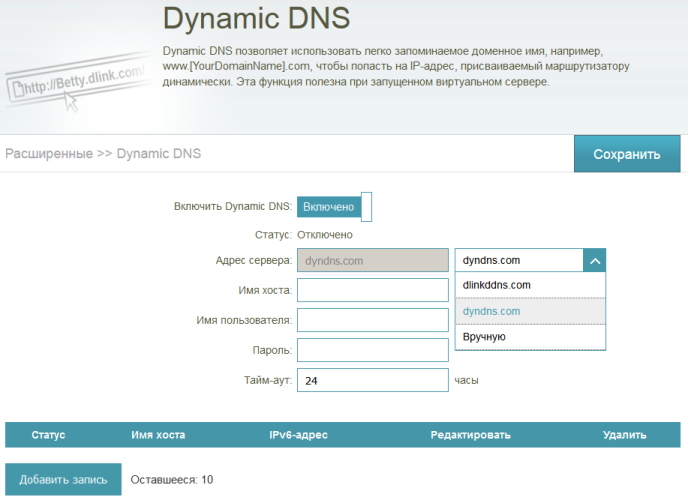

Воспользоваться пунктом «Dynamic DNS» придётся в ситуации, когда провайдер выдаёт своим клиентам реальные, но динамические адреса.

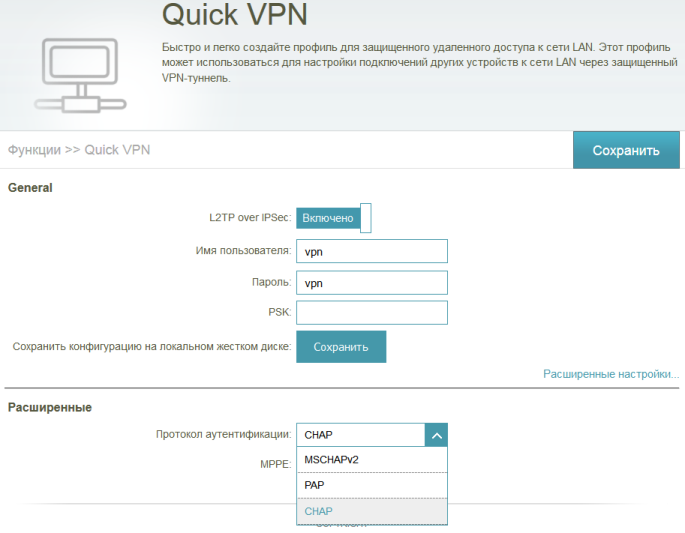

Беспроводной маршрутизатор D-Link DIR-890L может выполнять функции VPN-сервера, соответствующая настройка доступна в пункте «Quick VPN» меню «Функции». Но пользователю необходимо учитывать, что поддерживается лишь один тип туннельных подключений - L2TP over IPSec.

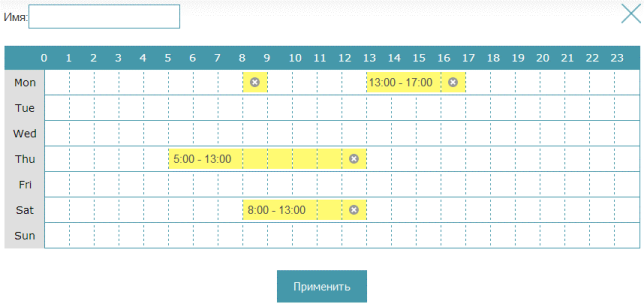

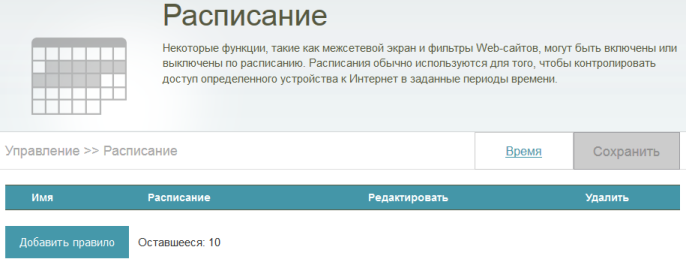

Параметры синхронизации времени собраны в пункте «Время и расписание» меню «Управление». Кроме этого, здесь можно управлять расписанием работы определённых функций устройства.

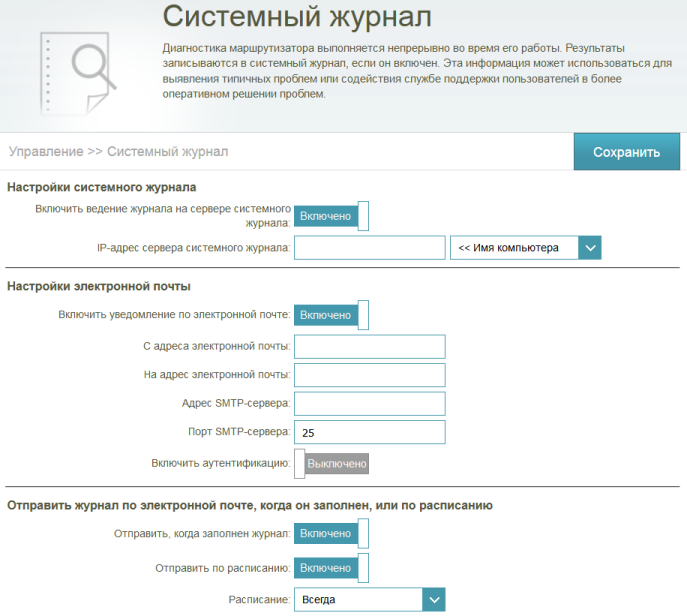

Журнальная информация может быть отправлена на удалённый сервер с помощью протоколов Syslog и SMTP, соответствующие настройки доступны в пункте «Системный журнал». Однако почему-то локально просмотреть данные не представляется возможным.

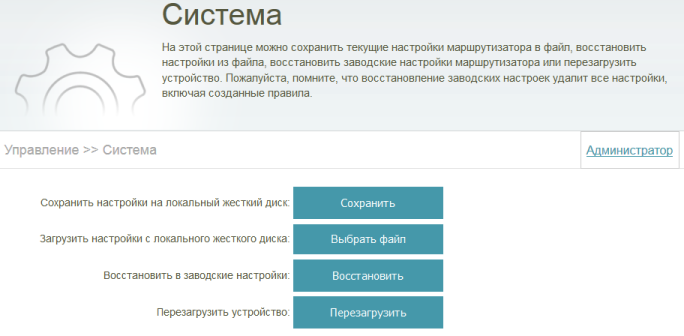

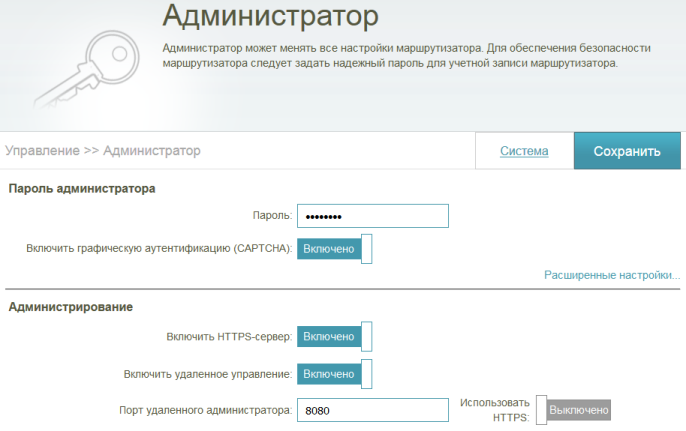

Управление параметрами аутентификации пользователей, а также конфигурацией оборудования производится с помощью пункта «Системное администрирование».

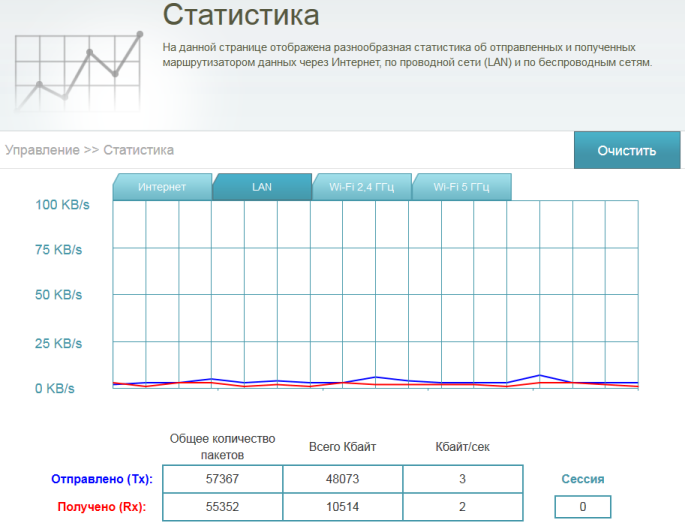

Пункт «Статистика» предоставляет пользователю информацию о текущей загрузке проводных и беспроводных интерфейсов маршрутизатора.
На этом мы завершаем рассмотрение возможностей веб-интерфейса беспроводного маршрутизатора D-Link DIR-890L и переходим к его тестированию.
Тестирование
Первым традиционным тестом, с которого мы начинаем данный раздел, является установление времени загрузки оборудования, под которым мы пониманием интервал времени, прошедший с момента подачи питания на устройство до получения первого эхо-ответа по протоколу ICMP. Беспроводной маршрутизатор D-Link DIR-890L загружается за 53 секунды. Мы считаем это хорошим результатом.

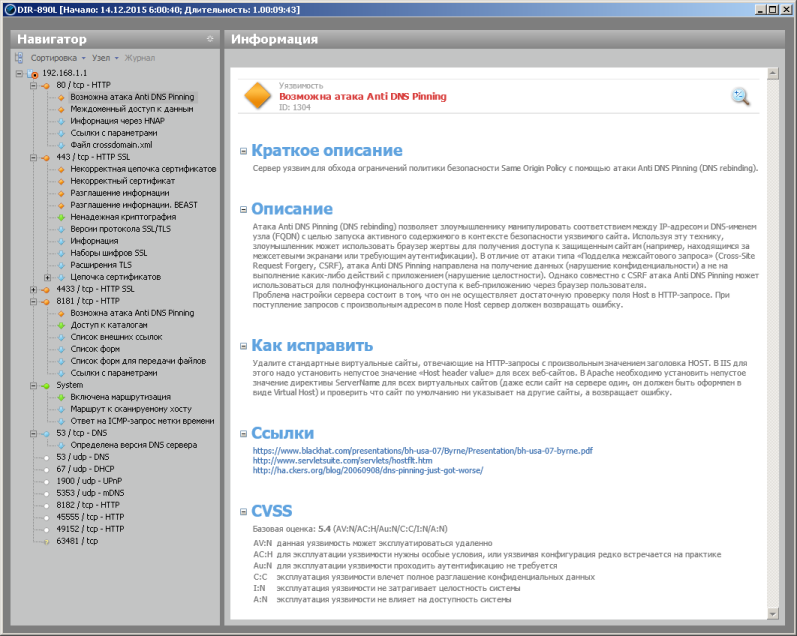

Вторым не менее традиционным тестом является проверка защищённости устройства, выполняемая с помощью утилиты Positive Technologies XSpider 7.8. Всего было обнаружено 13 открытых портов. Наиболее интересные обнаруженные сведения представлены ниже.
Перед тем, как перейти непосредственно к тестированию производительности, мы бы хотели познакомить наших читателей с основными параметрами тестового стенда.
| Компонент | ПК | Ноутбук |
| Материнская плата | ASUS Maximus VI Extreme | ASUS M60J |
| Процессор | Intel Core i7 4790K 4 ГГц | Intel Core i7 720QM 1.6 ГГц |
| Оперативная память | DDR3 PC3-10700 SEC 32 Гбайта | DDR3 PC3-10700 SEC 16 Гбайт |
| Сетевая карта | Intel PRO/1000 PT ASUS PCE-AC68 |
Atheros AR8131 |
| Операционная система | Windows 7 x64 SP1 Rus | Windows 7 x64 SP1 Rus |

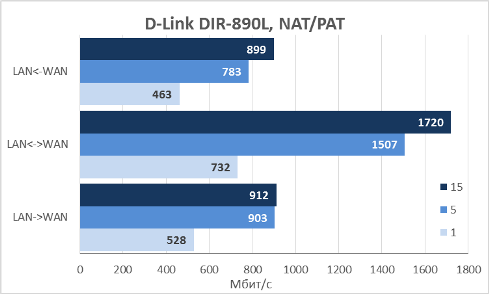

Сначала мы решили выяснить, как справляется DIR-890L с выполнением NAT/PAT трансляций. Получили вполне ожидаемые хорошие скорости маршрутизации.

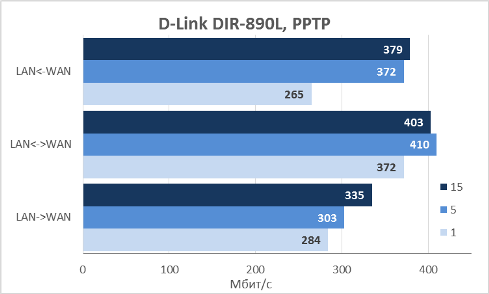

Для жителей постсоветского пространстве всё ещё актуальной остаётся производительность маршрутизаторов при работе с различными VPN-подключениями, используемыми провайдерами для предоставления доступа к глобальной сети. На диаграмме ниже представлена производительность DIR-890L при работе с протоколом PPTP.

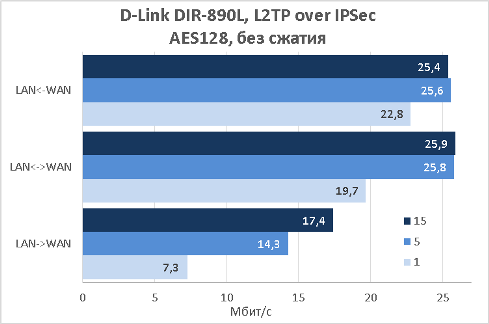

Тестируемая модель обладает также встроенным VPN-сервером, использующим протокол L2TP over IPSec. Стоит отметить, что прошивки, предназначенные для устройств, использующихся в России и ряде других стран, обладают поддержкой только ослабленных версий криптоалгоритмов, что делает невозможным подключение к устройству стандартного для современных операционных систем Microsoft Windows встроенного VPN-клиента без глубокой перенастройки операционной системы. Поскольку аудитория нашей тестовой лаборатории не ограничена российскими пользователями, мы запросили у производителя прошивку, обладающую полноценной поддержкой криптографии. Результаты измерения производительности беспроводного маршрутизатора D-Link DIR-890L, обеспечивающего подключение L2TP over IPSec, представлены ниже. Полученные скорости мы никак не можем назвать высокими. Также к нашему удивлению, никаких других туннельных протоколов, например, PPTP или OpenVPN, встроенный VPN-сервер не поддерживает.

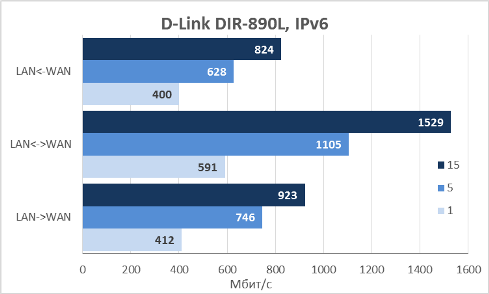

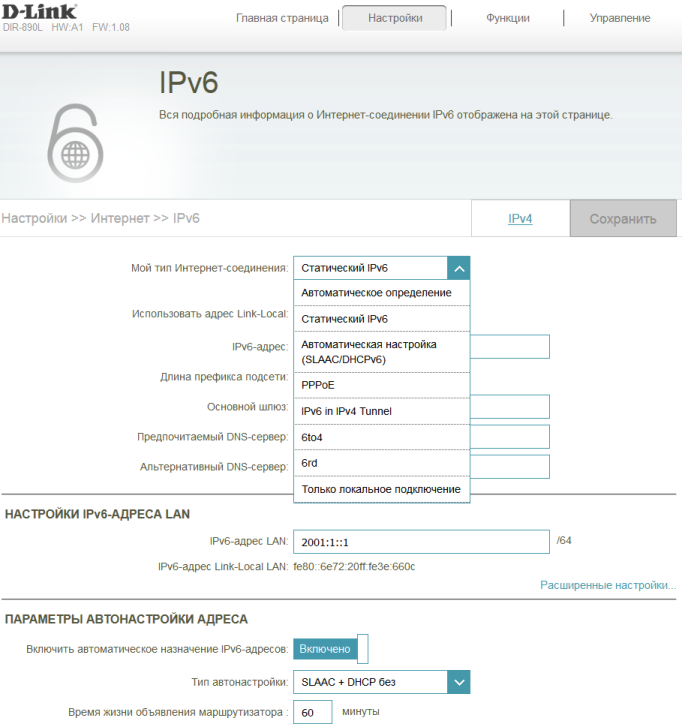

Кроме поддержки текущей версии протокола IP (IPv4), тестируемый беспроводной маршрутизатор обладает также поддержкой следующей версии протокола – IPv6. На диаграмме ниже представлена производительность устройства при работе с этим протоколом.

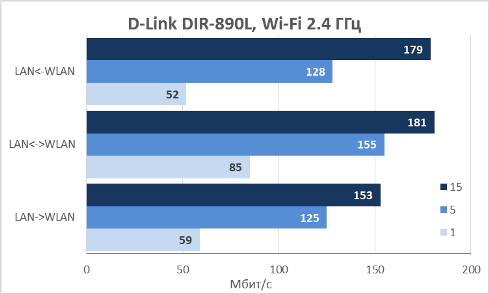

Пожалуй, одними из самых ожидаемых тестов являются тесты производительности беспроводного сегмента. Сначала мы выяснили, на какую скорость передачи данных могут рассчитывать пользователи беспроводной сети в диапазоне 2.4 ГГц. Мы не можем назвать полученные скорости высокими, вероятно это связано с тем, что беспроводной маршрутизатор DIR-890L во время тестирования обнаруживал другие беспроводные сети и уменьшал ширину канала с 40 МГц до 20 МГц. Веб-интерфейс устройства не позволяет выставить фиксированную ширину канала, равную 40 МГц. В современных городах диапазон 2.4 ГГц нагружен очень сильно, поэтому мы ожидаем постепенный переход чувствительных к качеству обслуживания клиентов на беспроводной диапазон 5 ГГц.

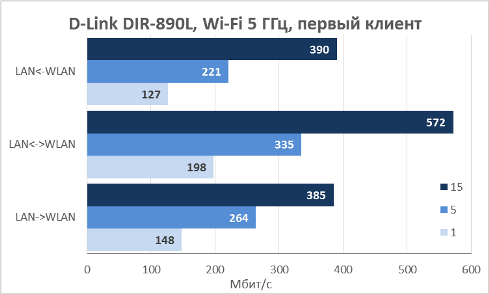

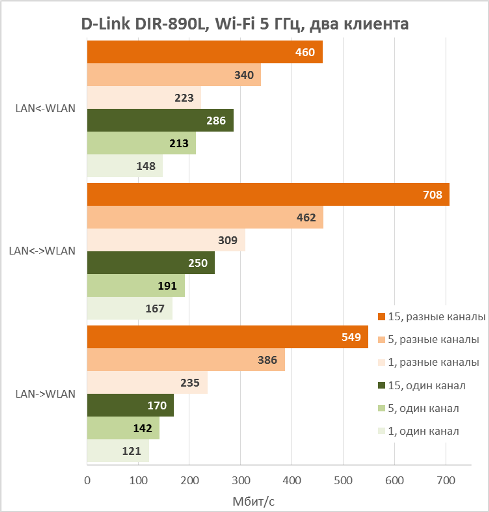

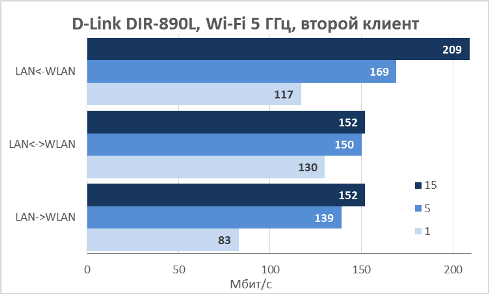

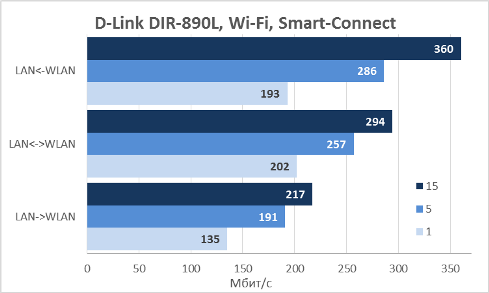

На диаграммах ниже представлены результаты измерений производительности беспроводной сети в диапазоне 5 ГГц. Для измерения скоростей передачи пользовательских данных в указанном диапазоне мы использовали двух беспроводных клиентов: ASUS PCE-AC68 и сетевую карту, поставляемую вместе с материнской платой ASUS Maximus V Extreme.
Мы не ставили перед собой цели получить максимальную производительность при использовании второго клиента, вместо этого нам хотелось изучить взаимное влияние высокоскоростного и низкоскоростного клиентов друг на друга. Итак, сначала мы подключили обоих беспроводных клиентов к разным беспроводным сетям в диапазоне 5 ГГц, естественно, предварительно отключив функцию Smart-Connect. После чего мы провели измерения, когда оба клиента использовали для подключения одну беспроводную сеть.
Как видно из представленной выше диаграммы, содержащей сумму скоростей передачи обоих клиентов, взаимное влияние клиентов чрезвычайно велико, поэтому владельцам D-Link DIR-890L мы могли бы рекомендовать подключать высокоскоростных и низкоскоростных клиентов к разным беспроводным сетям. Функция Smart-Connect может выполнять распределение клиентов между беспроводными сетями динамически. Несмотря на то, что мы не обнаружили никаких настроек данной функциональности в веб-интерфейсе устройства, мы решили провести измерения скоростей передачи пользовательских данных двумя беспроводными клиентами, подключающимися к DIR-890L с включённой функцией Smart-Connect.
Результаты получились не самыми лучшими, однако скорости оказались выше, чем при использовании обоими клиентами одной сети. По нашим данным один из клиентов использовал диапазон 2.4 ГГц, тогда как второй был переведён в диапазон 5 ГГц. К сожалению, программное обеспечение маршрутизатора не предоставляет никаких средств для мониторинга подключенных беспроводных клиентов, поэтому без специализированного оборудования или программного обеспечения выяснить, какой клиент какой беспроводной диапазон использует, не представляется возможным.

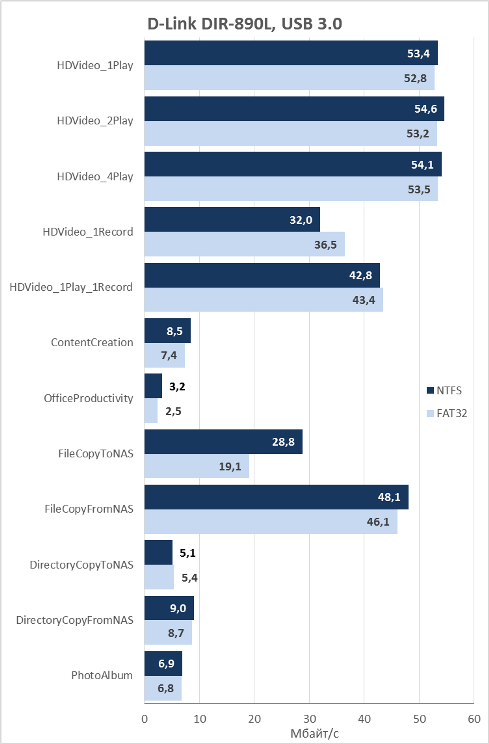

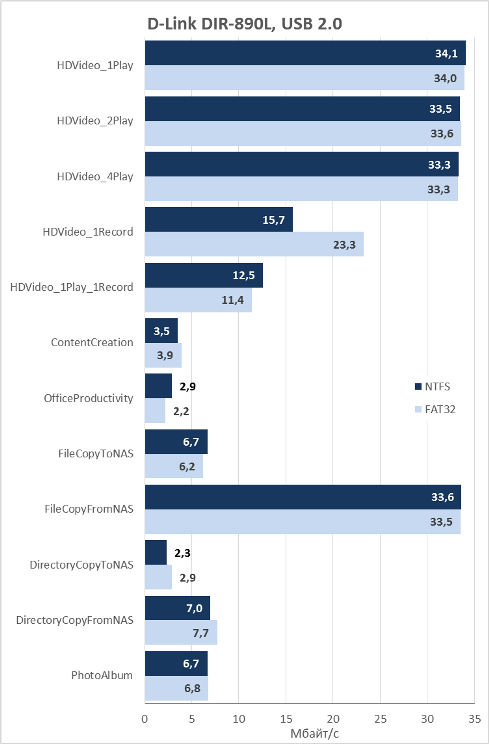

Не могли мы обойти стороной и возможность подключения внешних USB-накопителей. К сожалению, D-Link DIR-890L поддерживает только две файловые системы: NTFS и FAT32. На диаграммах ниже представлены результаты измерения скоростей доступа к пользовательским данным, размещённым на USB-накопителях, подключённых к портам USB 2.0 и USB 3.0. Для данного теста мы использовали утилиту Intel NASPT версии 1.7.1 и наш внешний SSD-накопитель Transcend TS256GESD400K объёмом 256 Гбайт.
На этом мы завершаем раздел тестирования и переходим к подведению итогов. Единственное, о чём хотелось бы ещё упомянуть, это один вполне традиционный для нас тест – измерение температуры корпуса. При температуре воздуха в комнате равной 24°С, температура корпуса маршрутизатора не поднималась выше 43°С.
Заключение
Беспроводной маршрутизатор D-Link DIR-890L вызвал в нас смешанные чувства. С одной стороны, устройство обладает достаточно мощной аппаратной платформой и поддерживает три беспроводных диапазона, однако, с другой стороны, текущая версия микропрограммного обеспечения не позволяет в полной мере реализовать весь потенциал модели. Надеемся, что в следующих версиях прошивки производитель исправит все обнаруженные недочёты.
К сильным сторонам беспроводного маршрутизатора D-Link DIR-890L можно отнести следующие:
- поддержка трёх независимых беспроводных сетей в двух диапазонах (tri-band);
- возможность создания гостевых беспроводных сетей;
- наличие функции Smart-Connect;
- высокопроизводительный процессор;
- поддержка гостевых беспроводных сетей;
- наличие портов USB;
- поддержка IPv6;
- хорошие скорости доступа к данным, размещённым на внешнем жёстком диске;
- наличие встроенного VPN-сервера (L2TP over IPSec).
К сожалению, мы не можем не упомянуть и о недостатках устройства:
- не самая высокая производительность в диапазоне 2.4 ГГц;
- отсутствие некоторых важных функций в веб-интерфейсе;
- не самая высокая производительность встроенного VPN-сервера;
- отсутствие поддержки файловых систем EXT2/3/4;
- высокая цена.
Коллектив нашей тестовой лаборатории не смог прийти к единому мнению относительного того, следует ли отнести внешний вид корпуса устройства к плюсам или минусам рассматриваемого оборудования, поэтому мы не отметили ни в одном из списков выше усилий дизайнеров D-Link.
На момент написания статьи средняя цена на беспроводной маршрутизатор D-Link DIR-890L в интернет-магазинах Москвы составляла 19770 рублей.
