Введение

Не успели мы привыкнуть к возможностям стандарта IEEE 802.11n, как на смену ему приходит новый – IEEE 802.11ac, поддержка которого встроена в беспроводной маршрутизатор ASUS RT-AC66U, находящийся сегодня в нашей тестовой лаборатории. Данная модель предоставляет невиданные доселе теоретические скорости передачи данных в диапазоне 5 ГГц – 1300 Мбит/с. Скорости в диапазоне 2.4 ГГц уже привычные – 450 Мбит/с. Но это теоретические значения, попытаемся разобраться на практике, какие скорости возможно получить пользователям.

Внешний вид и аппаратная платформа

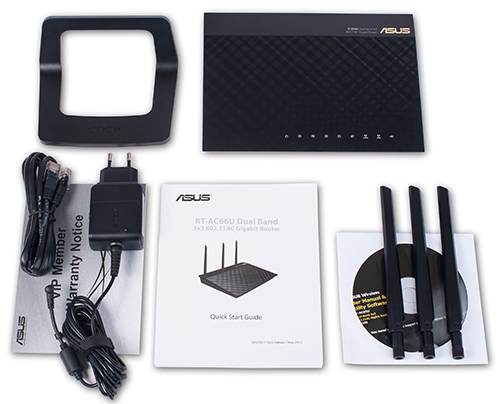

Беспроводной маршрутизатор ASUS RT-AC66U поставляется в чёрном пластиковом корпусе, габариты которого составляют 207х153х38 мм без учёта антенн и подставки. Для своей работы устройству необходим внешний блок питания со следующими характеристиками: 19В и 1.58А. Стоит заметить, что такой корпус мы уже видели у другого устройства данного производителя – RT-N66U.

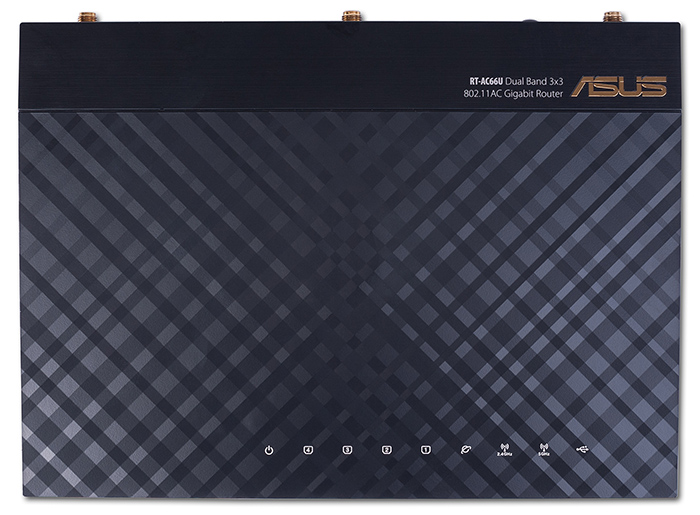

Верхняя крышка устройства состоит из двух частей: гладкой и ребристой. Здесь присутствуют световые индикаторы работы маршрутизатора и его портов, а также название модели и компании-производителя.

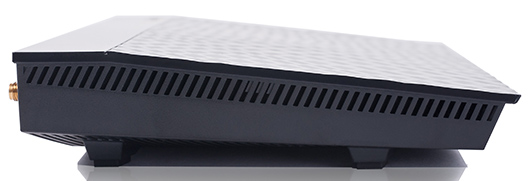

Боковые стенки ничем особенным не примечательны, на них расположена лишь вентиляционная решётка.

Вентиляционная решётка присутствует также и на днище устройства, где кроме неё располагаются четыре резиновые ножки, два технологических отверстия для крепления аппарата к стене, а также наклейка с краткой информацией о модели.

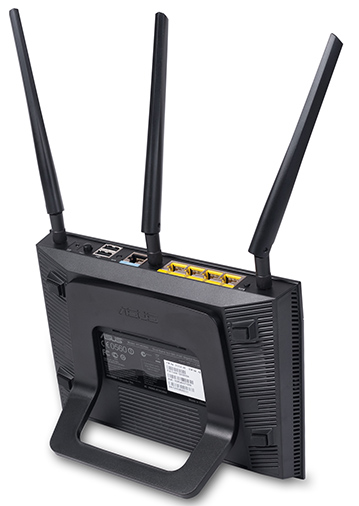

При необходимости вертикального размещения маршрутизатора к днищу может быть прикреплена специальная подставка, поставляемая в комплекте.

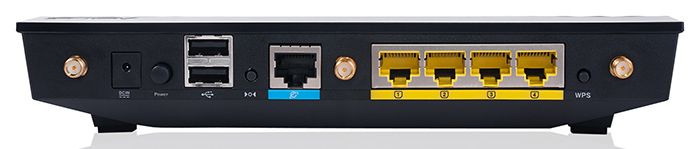

На задней панели размещаются пять портов Gigabit Ethernet (четыре порта LAN и один WAN), три разъёма для подключения внешних съёмных антенн, два порта USB 2.0, а также разъём для подключения питания. Три кнопки, расположенные здесь же, предназначены для включения/выключения устройства (Power), сброса пользовательских настроек (Reset) и упрощения процедуры подключения беспроводных клиентов (WPS).

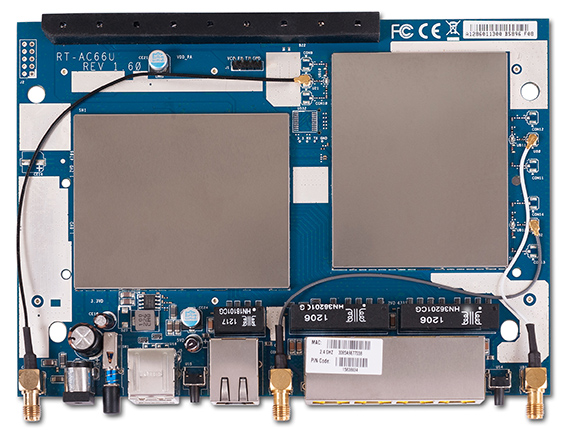

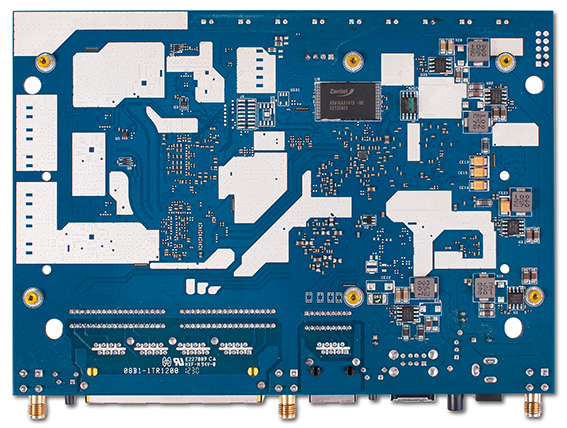

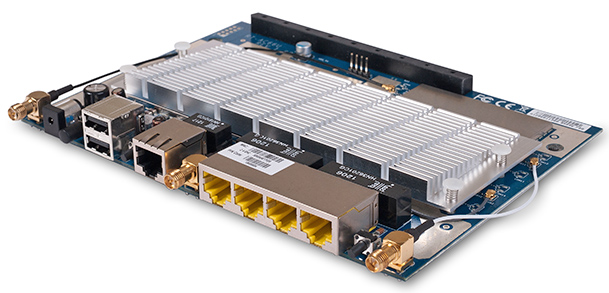

Внутри RT-AC66U представлен одной синей текстолитовой платой, значительная площадь которой скрыта под массивным радиатором.

К сожалению, доступным для обозрения является лишь модуль флеш-памяти Zentel A5U1GA31ATS, объём которого составляет 128 Мбайт.

Перейдём теперь к программной составляющей устройства.

Обновление прошивки

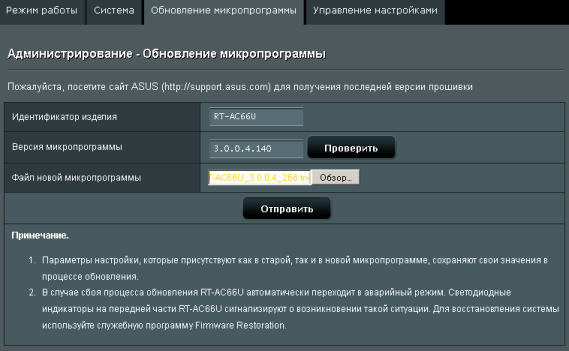

Обновление микропрограммного обеспечения происходит одинаково для большинства моделей компании ASUS: требуется скачать файл с образом прошивки с веб-сайта производителя, после чего обратиться к вкладке «Обновление микропрограммы» меню «Администрирование», где загрузить файл на маршрутизатор и нажать кнопку «Отправить».

Весь процесс обновления занимает порядка трёх минут (без учёта времени, необходимого на загрузку файла с веб-сайта производителя).

Проверить корректность обновления можно с помощью той же вкладки, где отображается версия текущей прошивки. Кроме этого версия микропрограммного обеспечения отображается в верхней части веб-интерфейса устройства.

В случае сбоя во время обновления микропрограммного обеспечения RT-AC66U переходит в режим восстановления, сопровождающийся медленным миганием индикатора Power. По косвенным признакам опознать переход в такой режим можно по изменению значения поля TTL в возвращающихся эхо-ответах ICMP (100 против обычных 64).

C:\>ping 192.168.1.1
Обмен пакетами с 192.168.1.1 по с 32 байтами данных:
Ответ от 192.168.1.1: число байт=32 время=4мс TTL=100
Статистика Ping для 192.168.1.1:
Пакетов: отправлено = 1, получено = 1, потеряно = 0
(0% потерь)
Приблизительное время приема-передачи в мс:
Минимальное = 4мсек, Максимальное = 4 мсек, Среднее = 4 мсек

Администратор может самостоятельно перевести RT-AC66U в режим восстановления, для чего достаточно в течение 10 секунд удерживать кнопку Reset при включении устройства.

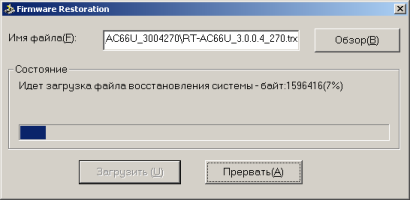

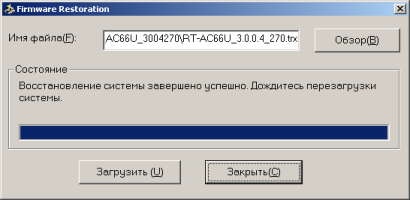

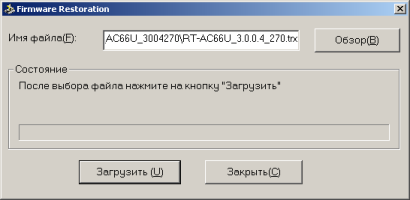

Для восстановления микропрограммного обеспечения можно воспользоваться специализированной утилитой ASUS Firmware Restoration, которой необходимо лишь указать файл с нужной прошивкой.

После чего остаётся лишь дождаться перезагрузки маршрутизатора.

Восстановление прошивки возможно и в полностью ручном режиме, для чего необходимо передать файл с новым микропрограммным обеспечением по протоколу TFTP, а затем перезагрузить устройство.

C:\>tftp -i 192.168.1.1 put RT-AC66U_3.0.0.4_270.trx
Успешная передача: 22773760 байт за 72 сек., 316302 байт/с

Находясь в режиме восстановления беспроводной маршрутизатор ASUS RT-AC66U предоставляет администратору ещё одно средство восстановления – специализированный веб-сервер, с помощью которого можно перезагрузить устройство, сбросить пользовательские настройки или восстановить микропрограммное обеспечение. Доступ к данному веб-серверу можно получить, обратившись с помощью браузера из локальной сети к адресу 192.168.1.1.

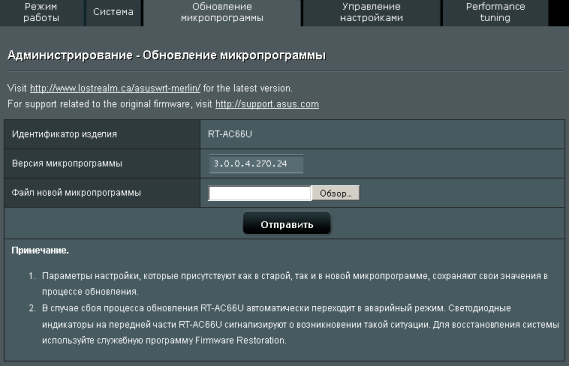

Также хотелось бы пару слов сказать об альтернативных прошивках. Так как аппаратная платформа ASUS RT-AC66U схожа с RT-N66U, мы надеемся на появление значительного количества альтернативного микропрограммного обеспечения, однако на момент написания статьи DD-WRT только проводила попытки адаптации своих прошивок для работы с данным маршрутизатором. Единственное, что нам удалось найти и использовать – прошивка от Merlin.

На этом мы завершаем рассмотрение способов обновления прошивки беспроводного маршрутизатора ASUS RT-AC66U и переходим к изучению утилит, доступных пользователям указанной модели.

Утилиты

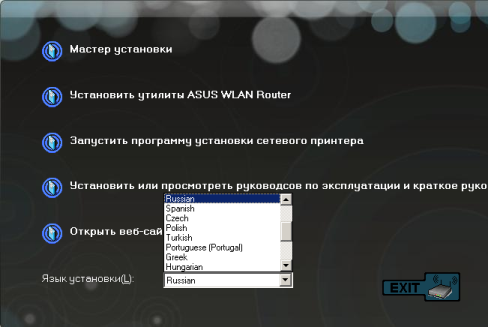

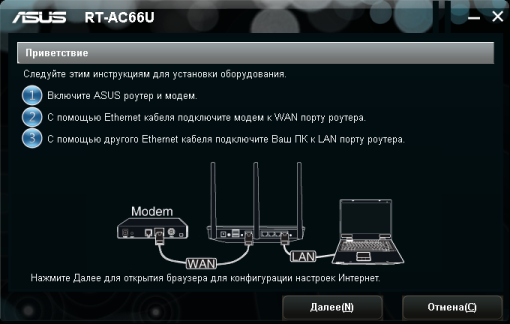

Интерфейс программного обеспечения, поставляемого с беспроводным маршрутизатором, доступен на 21 языке.

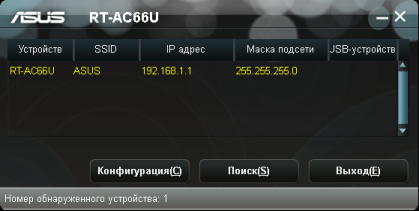

С помощью автоматически запускаемой утилиты пользователи могут воспользоваться мастером установки, упрощающим первоначальную настройку устройства; установить в локальной системе принтер, подключенный к USB-порту маршрутизатора; перейти на веб-сайт производителя; прочитать документацию, а также произвести установку дополнительных утилит.

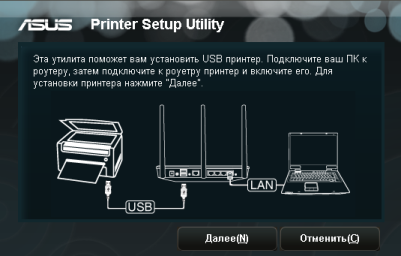

К числу упомянутых ранее дополнительных утилит относятся следующие: Device Discovery, Firmware Restoration и Router Setup Wizard. Последнюю утилиту мы уже только что упоминали, а две другие позволяют произвести обнаружение беспроводных устройств ASUS в сети и восстановить прошивку в случае сбоя, соответственно. Об утилите Firmware Restoration мы более подробно рассказывали в разделе посвящённом обновлению прошивки.

Перейдём теперь к рассмотрению возможностей веб-интерфейса устройства.

Обзор веб-интерфейса

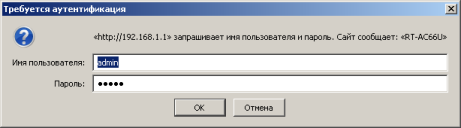

Для доступа к веб-интерфейсу устройства подойдёт любой современный браузер, с помощью которого необходимо обратиться к адресу 192.168.1.1. Логин и пароль по умолчанию равны admin/admin.

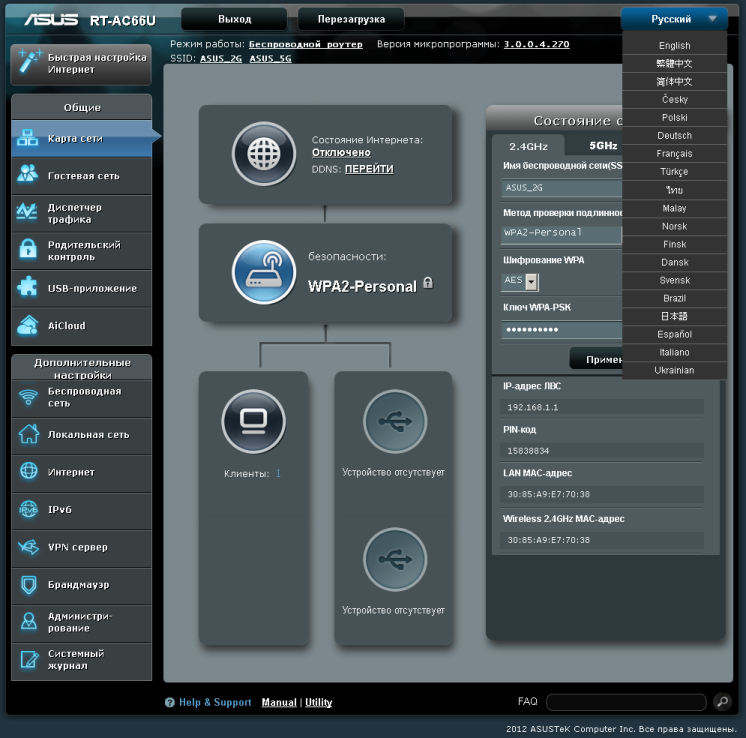

После ввода корректных учётных данных пользователь попадает на главную страничку веб-интерфейса маршрутизатора, доступного на 19 языках. Внешний вид веб-интерфейса уже привычный для нас по рассмотренным ранее устройствам с прошивкой ASUSWRT.

Сразу бы хотелось отметить, что мы не будем подробно рассматривать все возможности веб-интерфейса RT-AC66U, но остановимся на нескольких наиболее интересных.

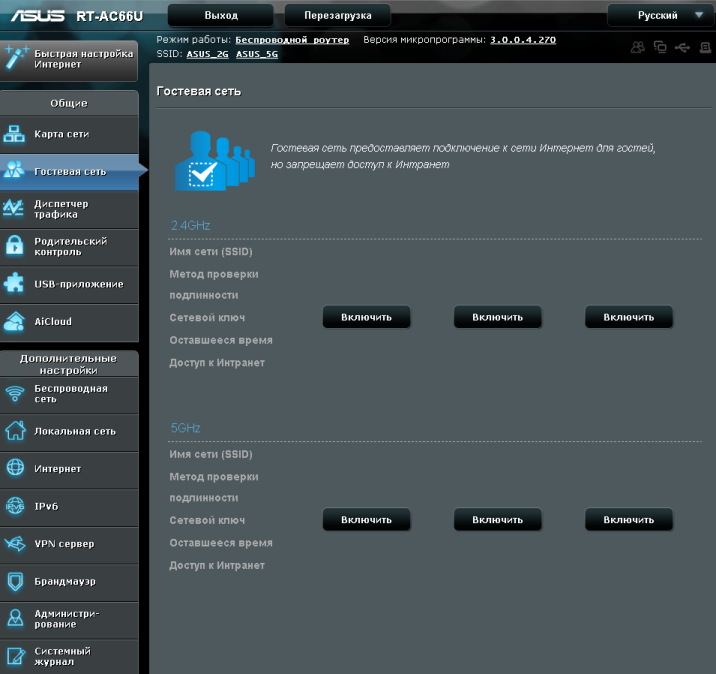

Пункт меню «Гостевая сеть» позволяет создать до трёх беспроводных гостевых сетей в каждом из диапазонов. Такие гостевые сети позволяют получать доступ к глобальной сети, однако локальные ресурсы делают недоступными.

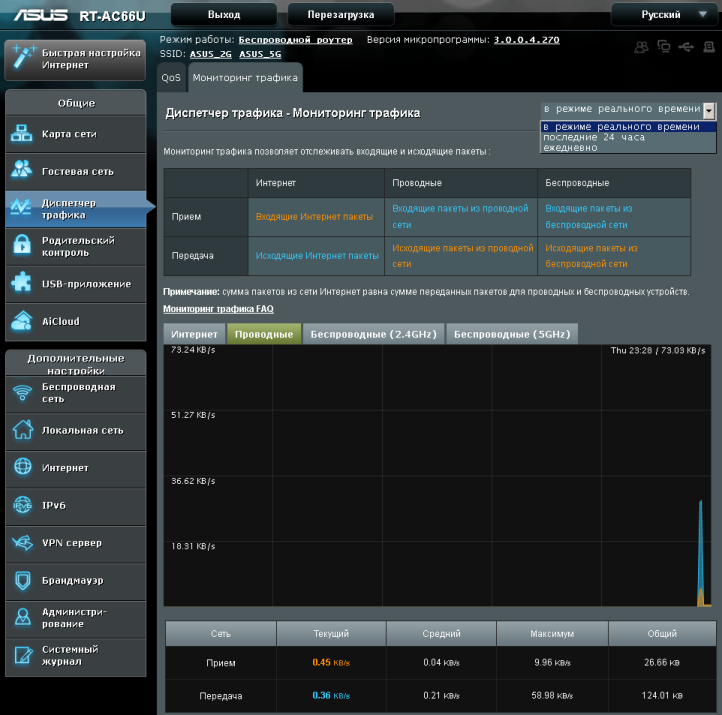

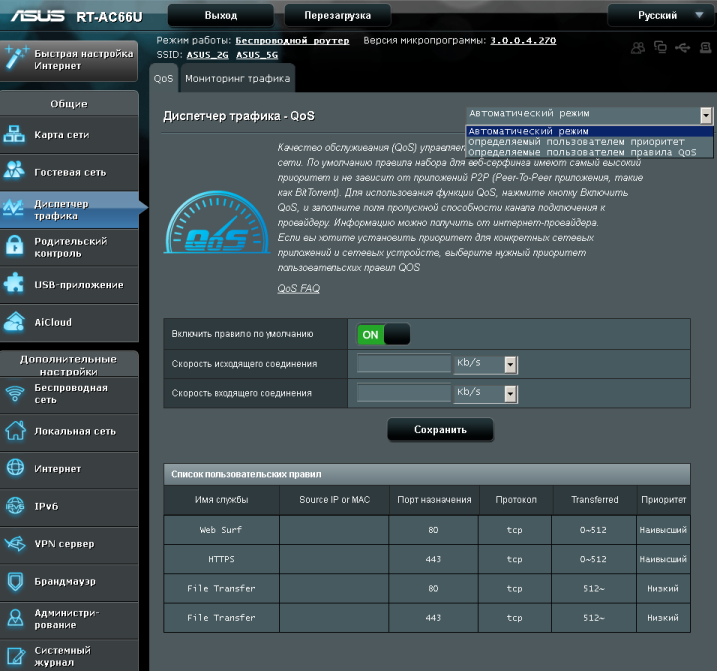

Вкладки пункта «Диспетчер трафика» позволяют управлять качеством обслуживания трафика, а также просматривать загрузку интерфейсов маршрутизатора.

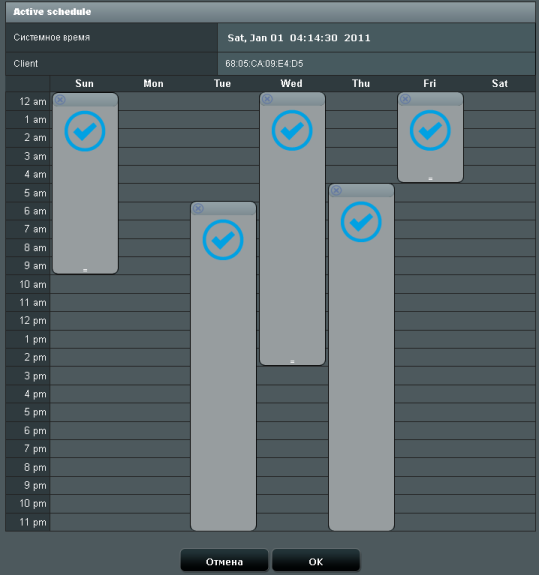

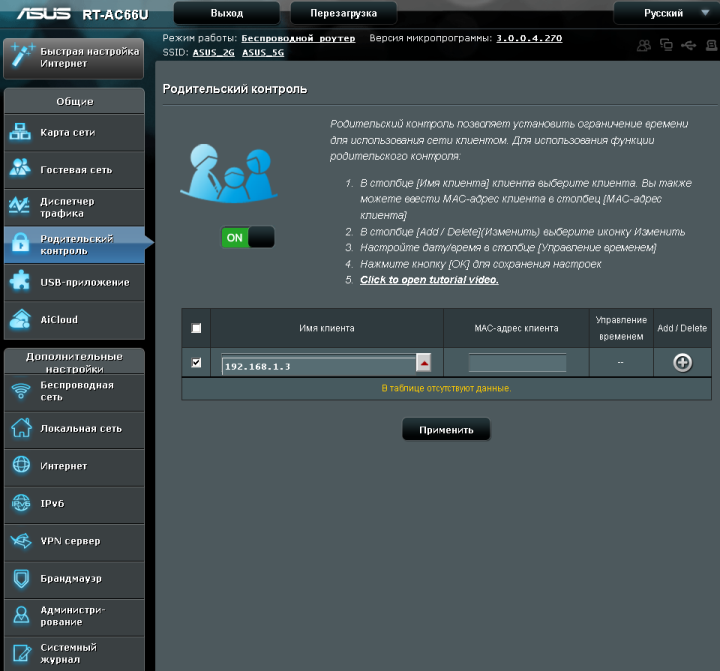

Вкладка родительский контроль позволяет указать временные интервалы, в течение которых определённым узлам разрешается доступ в интернет.

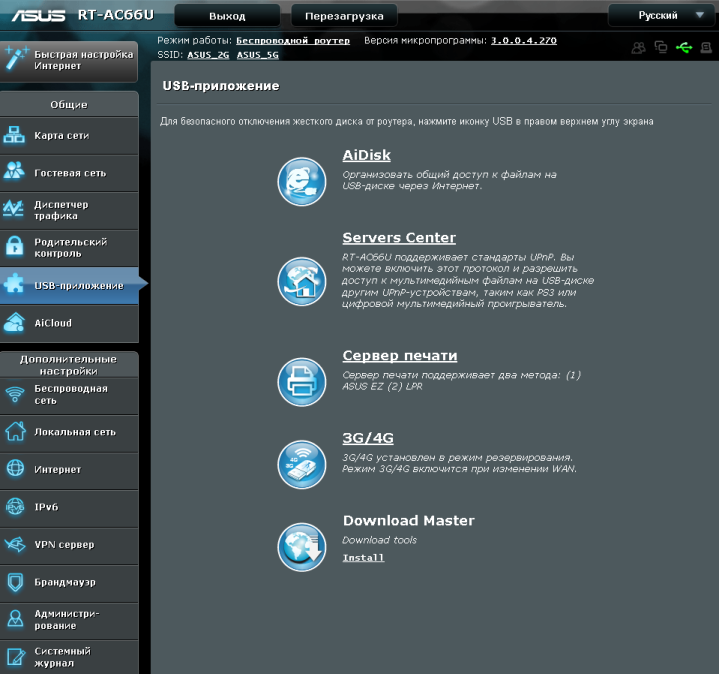

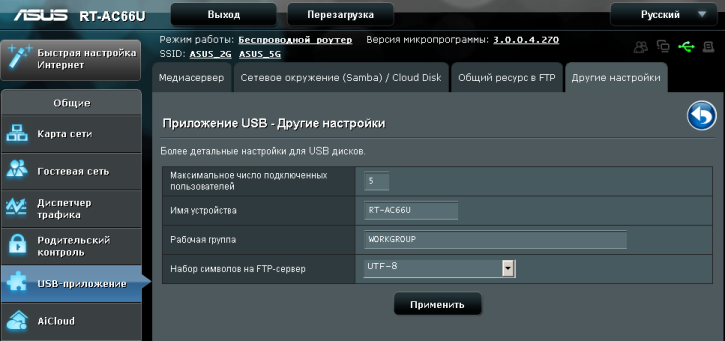

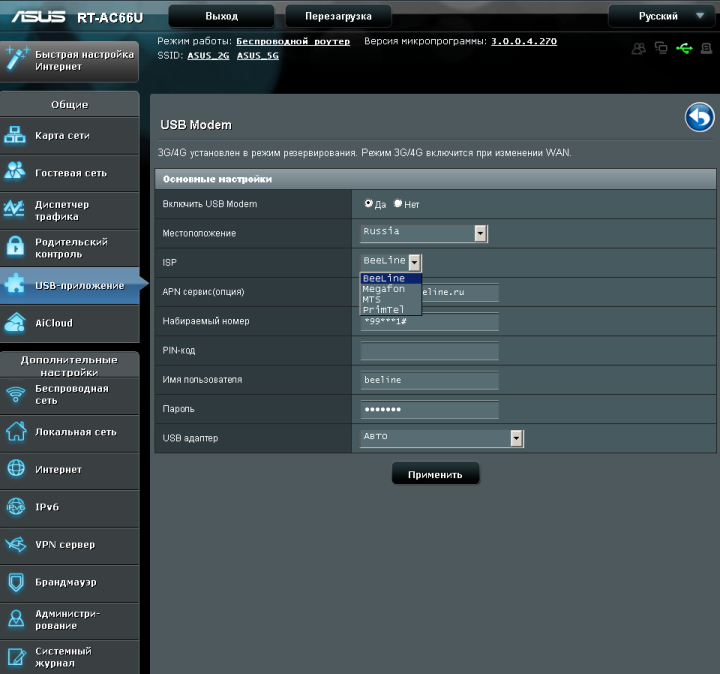

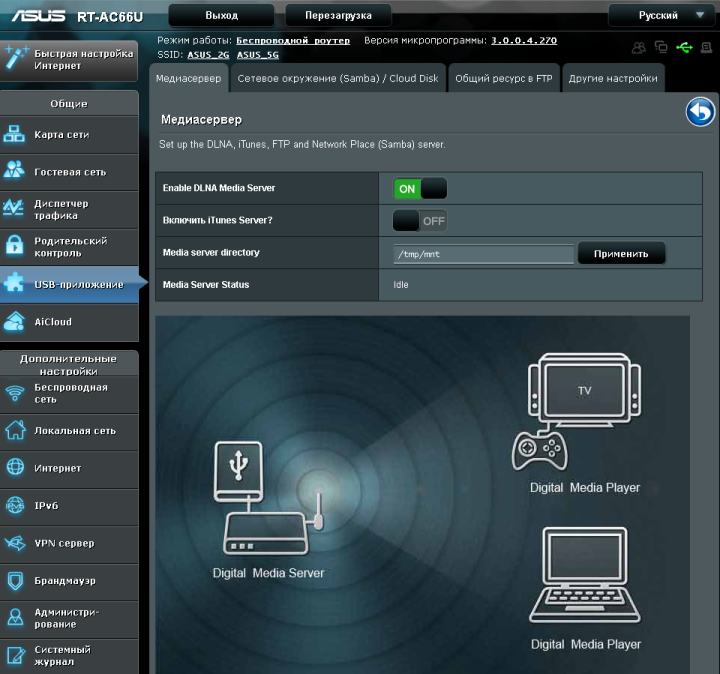

С помощью пункта меню «USB-приложения» администратор может сконфигурировать RT-AC66U как сервер печати или UPNP-сервер, обеспечить совместный доступ к хранимым на внешнем носителе данных, подключить модемы для работы в сетях 3G/4G, а также управлять мастером загрузок.

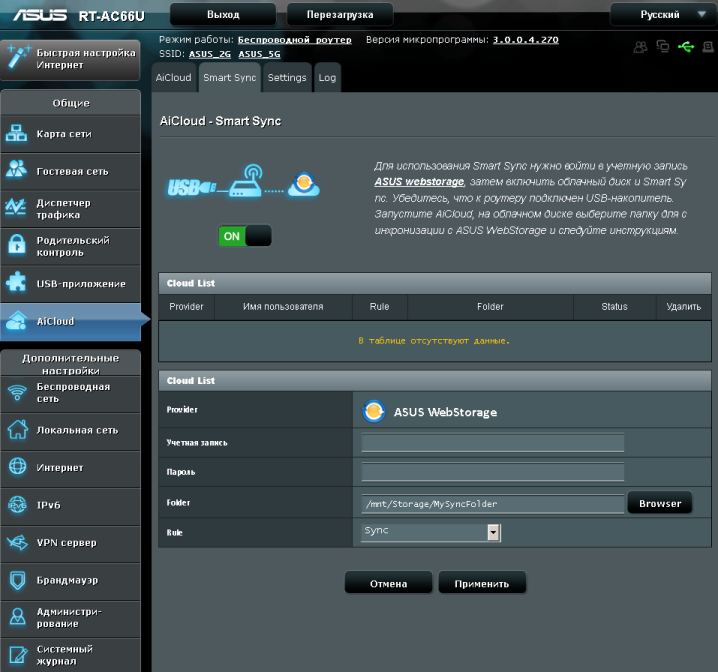

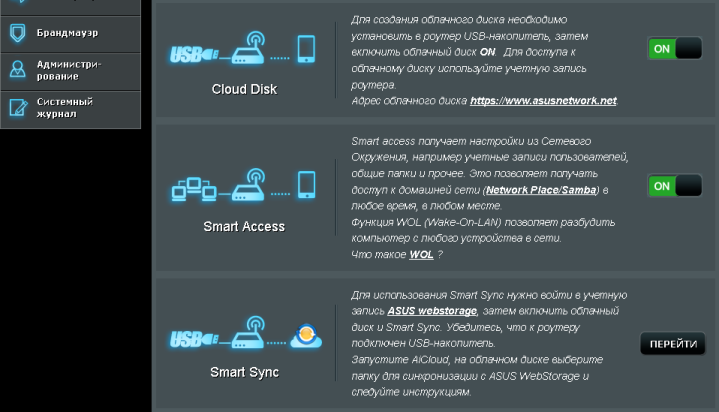

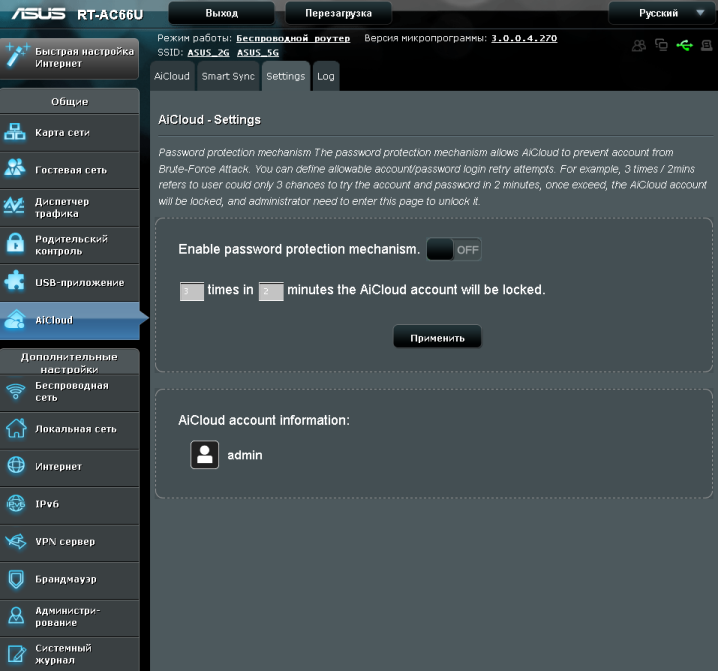

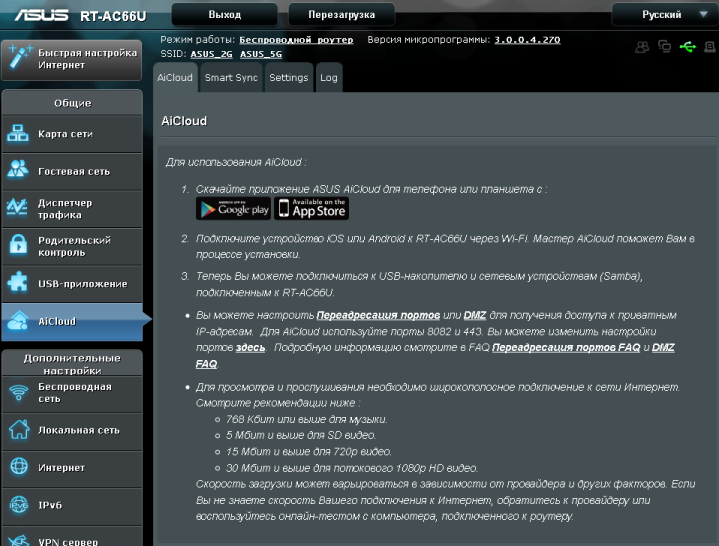

Пункт «AiCloud» предоставляет доступ наиболее активно развивающемуся сейчас облачному функционалу ASUS. Здесь пользователи могут настроить доступ к внешнему жёсткому диску маршрутизатора или компьютерам в локальной сети через интернет, а также задать параметры синхронизации данных между USB-диском и облачным сервисом ASUS.

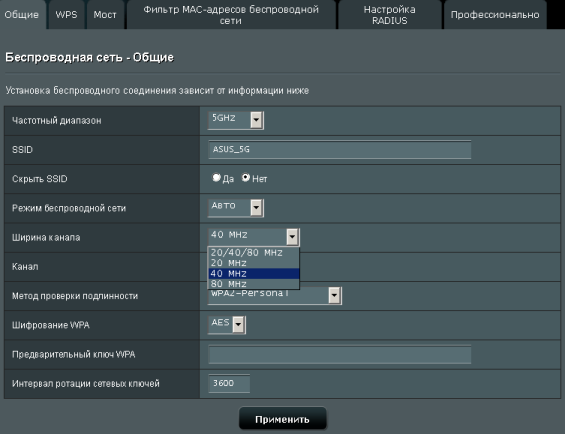

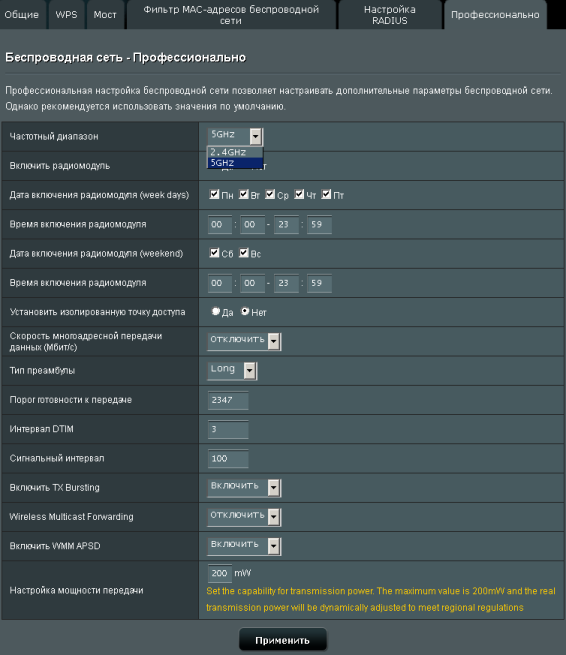

Увеличение скорости передачи данных в стандарте беспроводной сети IEEE 802.11ac происходит за счёт увеличения ширины канала до 80 МГц в диапазоне частот 5 ГГц. Соответствующие настройки доступны во вкладках меню «Беспроводная сеть».

Пункты меню «Локальная сеть», «Интернет» и «Брандмауэр» ничем принципиальным не отличаются от таковых же для других рассмотренных нами ранее беспроводных маршрутизаторов ASUS.

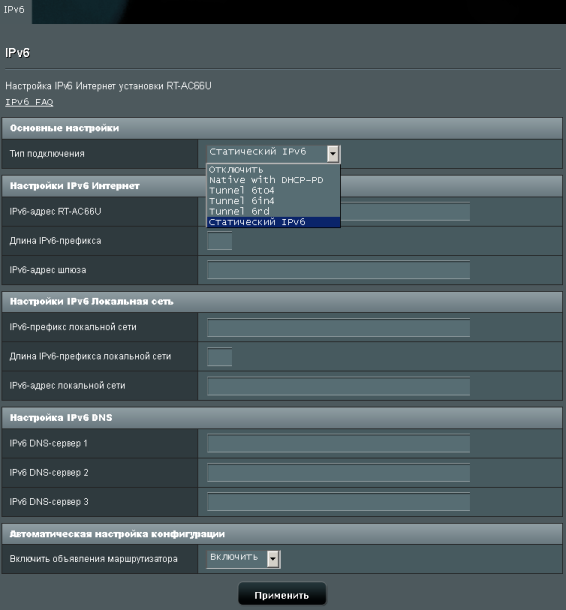

ASUS RT-AC66U поддерживает работу с протоколом IPv6, соответствующие настройки доступны в одноимённом пункте меню.

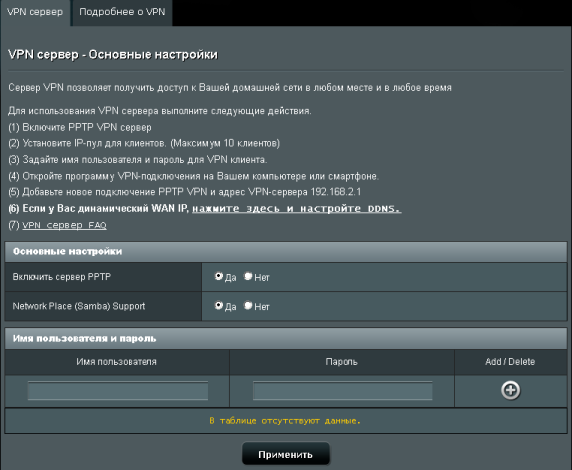

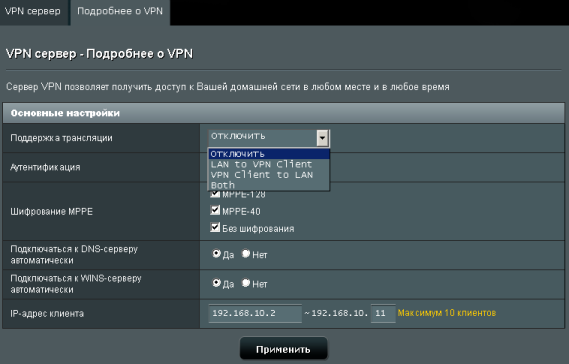

Вкладки меню «VPN сервер» позволяют администратору настроить работу маршрутизатора в качестве сервера PPTP, позволяя подключаться к нему удалённым клиентам. Стоит, правда, отметить, что в русскоязычном интерфейсе дан не совсем точный перевод опции «Broadcast support», позволяющей передавать широковещательные пакеты из одной части сети в другую. В русском варианте данная опция называется «Поддержка трансляции».

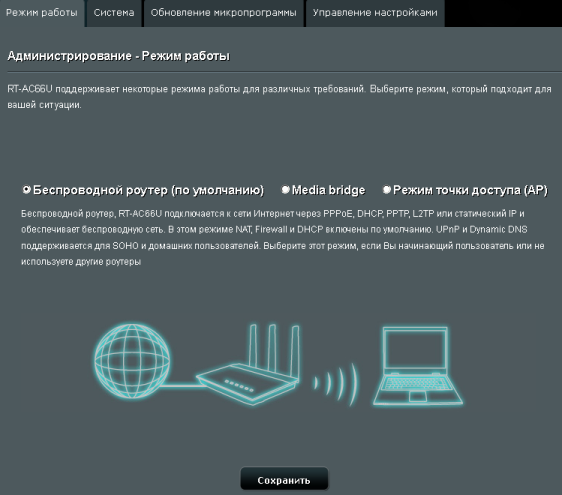

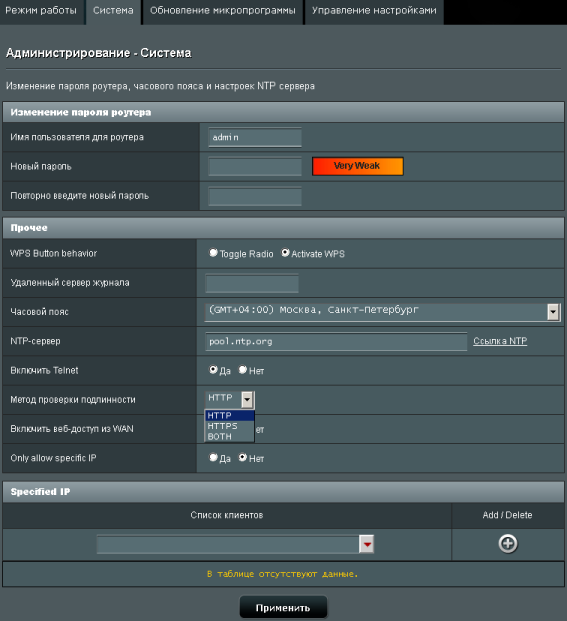

Вкладки меню «Администрирование» позволяют выбрать режим работы устройства, ограничить доступ к маршрутизатору по протоколам HTTP/HTTPS и Telnet, указать параметры синхронизации времени, сменить прошивку, а также сохранить/загрузить/обнулить пользовательские настройки. Особое внимание читателей хотелось бы обратить на режим работы устройства – Media bridge, в котором ASUS RT-AC66U выступает в качестве беспроводного адаптера, позволяя подключаться к существующим беспроводным сетям в том числе и IEEE 802.11ac.

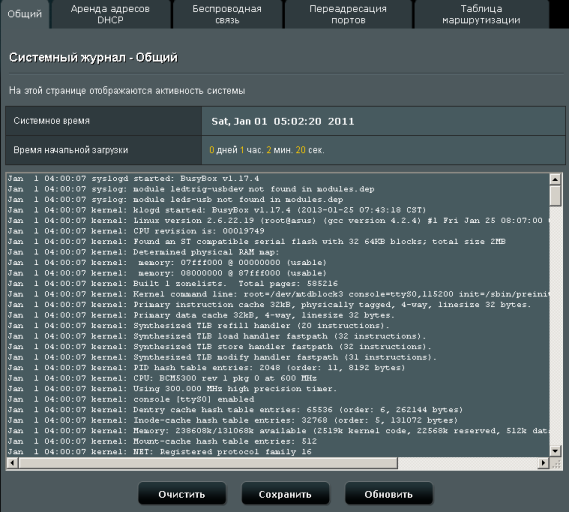

Вся журнальная информация о системе и беспроводном сегменте сети, а также сведения о работе сервера DHCP и сервиса переадресации портов вместе с таблицей маршрутизации доступны администраторам во вкладках пункта «Системный журнал».

Перейдём теперь к рассмотрению интерфейса командной строки беспроводного маршрутизатора ASUS RT-AC66U.

Обзор интерфейса командной строки

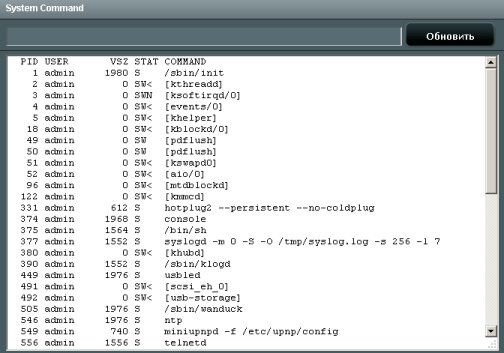

Командная строка устройства доступна пользователям по протоколам HTTP и Telnet. Для доступа по протоколу HTTP необходимо обратиться к скрытой странице Main_AdmStatus_Content.asp.

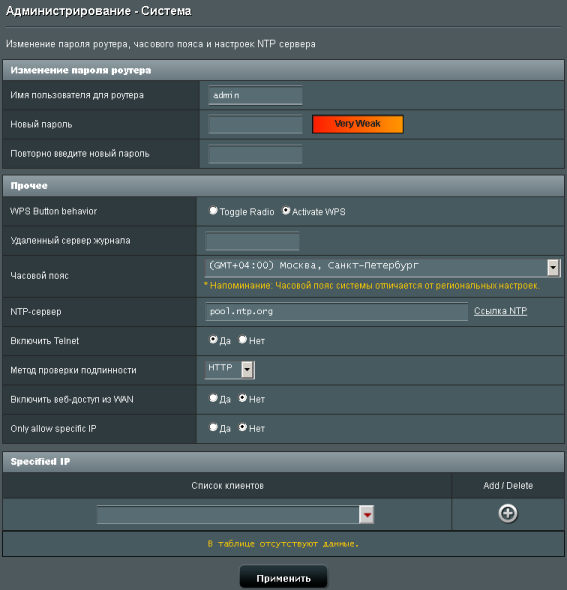

Включение или выключения доступа к командной строке маршрутизатора по протоколу Telnet производится с помощью вкладки «Система» группы «Администрирование» веб-интерфейса.

Логин и пароль такие же, как и для доступа к веб-интерфейсу. В системе Linux 2.6.22.19 традиционно установлен BusyBox.

RT-AC66U login: admin
Password:
ASUSWRT RT-AC66U_3.0.0.4 Thu Jan 24 23:43:19 UTC 2013
admin@RT-AC66U:/tmp/home/root# busybox
BusyBox v1.17.4 (2013-01-25 07:43:18 CST) multi-call binary.
Copyright (C) 1998-2009 Erik Andersen, Rob Landley, Denys Vlasenko
and others. Licensed under GPLv2.
See source distribution for full notice.
Usage: busybox [function] [arguments]...
or: function [arguments]...
BusyBox is a multi-call binary that combines many common Unix
utilities into a single executable. Most people will create a
link to busybox for each function they wish to use and BusyBox
will act like whatever it was invoked as.
Currently defined functions:
[, [[, arp, arping, ash, awk, basename, blkid, cat, chmod, chown,
chpasswd, clear, cmp, cp, crond, cut, date, dd, df, dirname, dmesg, du,
e2fsck, echo, egrep, env, ether-wake, expr, fdisk, fgrep, find, flock,
free, fsck.ext2, fsck.ext3, fsck.minix, fsync, ftpget, ftpput, grep,
gunzip, gzip, head, ifconfig, insmod, kill, killall, klogd, less, ln,
logger, login, ls, lsmod, lsusb, md5sum, mkdir, mkdosfs, mke2fs,
mkfs.ext2, mkfs.ext3, mkfs.vfat, mknod, mkswap, modprobe, more, mount,
mv, nc, netstat, nice, nohup, nslookup, pidof, ping, ping6, printf, ps,
pscan, pwd, readlink, rm, rmdir, rmmod, route, sed, sendmail,
setconsole, sh, sleep, sort, strings, swapoff, swapon, sync, syslogd,
tail, tar, telnet, telnetd, test, tftp, top, touch, tr, traceroute,
traceroute6, true, tune2fs, udhcpc, umount, uname, unzip, uptime,
usleep, vconfig, vi, watch, wc, wget, which, zcat, zcip
admin@RT-AC66U:/# uname -a
Linux RT-AC66U 2.6.22.19 #1 Fri Jan 25 08:07:00 CST 2013 mips GNU/Linux

С помощью команды ps посмотрим, какие процессы запущены на устройстве в данный момент. Утилита top отобразит данные по текущей работе запущенных процессов.

admin@RT-AC66U:/tmp/home/root# ps
PID USER VSZ STAT COMMAND
1 admin 1980 S /sbin/init
2 admin 0 SW< [kthreadd]
3 admin 0 SWN [ksoftirqd/0]
4 admin 0 SW< [events/0]
5 admin 0 SW< [khelper]
18 admin 0 SW< [kblockd/0]
49 admin 0 SW [pdflush]
50 admin 0 SW [pdflush]
51 admin 0 SW< [kswapd0]
52 admin 0 SW< [aio/0]
96 admin 0 SW< [mtdblockd]
122 admin 0 SW< [kmmcd]
331 admin 612 S hotplug2 --persistent --no-coldplug
374 admin 1968 S console
375 admin 1564 S /bin/sh
377 admin 1552 S syslogd -m 0 -S -O /tmp/syslog.log -s 256 -l 7
380 admin 0 SW< [khubd]
390 admin 1552 S /sbin/klogd
449 admin 1976 S usbled
491 admin 0 SW< [scsi_eh_0]
492 admin 0 SW< [usb-storage]
505 admin 1976 S /sbin/wanduck
546 admin 1976 S ntp
549 admin 740 S miniupnpd -f /etc/upnp/config
556 admin 1556 R telnetd
560 admin 1280 S nas
561 admin 1976 S wpsaide
565 nobody 944 S dnsmasq --log-async
566 admin 3536 S httpd
567 admin 968 S /usr/sbin/infosvr br0
568 admin 972 S networkmap
570 admin 1976 S watchdog
571 admin 1172 S rstats
575 admin 1976 S ots
582 admin 1004 S lld2d br0
591 admin 1992 S u2ec
593 admin 1992 S u2ec
594 admin 1992 S u2ec
595 admin 1060 S lpd
623 admin 0 SW< [kjournald]
640 admin 2344 S nmbd -D -s /etc/smb.conf
642 admin 5020 S minidlna -f /etc/minidlna.conf
646 admin 5020 S minidlna -f /etc/minidlna.conf
647 admin 5020 S N minidlna -f /etc/minidlna.conf
648 admin 3208 S N smbd -D -s /etc/smb.conf
665 admin 1576 S -sh
670 admin 1556 R ps
admin@RT-AC66U:/tmp/home/root# top
Mem: 43276K used, 196492K free, 0K shrd, 6068K buff, 16504K cached
CPU: 0% usr 0% sys 0% nic 100% idle 0% io 0% irq 0% sirq
Load average: 0.00 0.00 0.00 2/47 671
PID PPID USER STAT VSZ %MEM %CPU COMMAND
642 1 admin S 5020 2% 0% minidlna -f /etc/minidlna.conf
646 642 admin S 5020 2% 0% minidlna -f /etc/minidlna.conf
647 646 admin S N 5020 2% 0% minidlna -f /etc/minidlna.conf
566 1 admin S 3536 1% 0% httpd
648 1 admin S N 3208 1% 0% smbd -D -s /etc/smb.conf
640 1 admin S 2344 1% 0% nmbd -D -s /etc/smb.conf
591 1 admin S 1992 1% 0% u2ec
593 591 admin S 1992 1% 0% u2ec
594 593 admin S 1992 1% 0% u2ec
1 0 admin S 1980 1% 0% /sbin/init
570 1 admin S 1976 1% 0% watchdog
546 1 admin S 1976 1% 0% ntp
505 1 admin S 1976 1% 0% /sbin/wanduck
575 570 admin S 1976 1% 0% ots
449 1 admin S 1976 1% 0% usbled
561 1 admin S 1976 1% 0% wpsaide
374 1 admin S 1968 1% 0% console
665 556 admin S 1576 1% 0% -sh
375 374 admin S 1564 1% 0% /bin/sh
671 665 admin R 1564 1% 0% top
556 1 admin S 1556 1% 0% telnetd

Выясним, какие файлы расположены в каталогах /bin, /sbin, /usr/bin и /usr/sbin.

admin@RT-AC66U:/# ls /bin
ash dmesg kill nice sdparm usleep
busybox eapd ln nvram sed vi
cat echo login pidof sh watch
chmod ecmh ls ping sleep wps_monitor
chown egrep mkdir ping6 sync zcat
comgt fgrep mknod ps tar
cp fsync more pwd touch
date grep mount rm true
dd gunzip mv rmdir umount
df gzip netstat rstats uname
admin@RT-AC66U:/# ls /sbin
ATE mkfs.ext3
add_account mkfs.vfat
add_folder mkswap
add_multi_routes mod_account
arp mod_folder
asus_lp modify_if_exist_new_folder
asus_sd modprobe
asus_sg mtd-erase
asus_sr mtd-unlock
asus_tty mtd-write
asus_usb_interface ntp
asus_usbbcm ots
auto_macclone pc
autodet psta_monitor
blkid radio
console rc
create_if_no_var_files rcheck
ddns_updated read_sms
del_account reboot
del_folder restart_wireless
dhcp6c-state rmmod
dosfsck route
e2fsck run_app_script
ejusb run_pptpd
fdisk run_telnetd
free_caches send_sms
fsck.ext2 service
fsck.ext3 set_permission
fsck.minix setconsole
fsck.msdos setup_dnsmq
fsck.vfat sigmon
get_account_list swapoff
get_all_folder swapon
get_apps_name syslogd
get_folder_list tcpcheck
get_permission test_disk1
get_phy_speed test_disk2
get_phy_status test_if_exist_account
get_var_file_name test_if_exist_share
halt test_of_var_files
hotplug test_share
hotplug2 tune2fs
how_many_layer udevtrigger
ifconfig udhcpc
init usbled
initial_all_var_file vconfig
initial_folder_list wanduck
initial_var_file watchdog
insmod wlcconnect
ipv6aide wlcscan
klogd wpsaide
led wpsfix
lsmod write_smb_conf
mkdosfs write_webdav_conf
mke2fs zcip
mkfs.ext2
admin@RT-AC66U:/# ls /usr/bin
[ dirname ftpget nc strings traceroute6
[[ du ftpput nohup tail unzip
arping env head nslookup telnet uptime
awk ether-wake killall printf test wc
basename expr less pscan tftp wget
clear find logger readlink top which
cmp flock lsusb smbpasswd tr
cut free md5sum sort traceroute
admin@RT-AC66U:/# ls /usr/sbin
3ginfo.sh ebtables mt-daapd
acsd emf nas
app_base_library.sh et networkmap
app_base_link.sh ez-ipupdate nmbd
app_base_packages.sh gencert.sh ntfsfix
app_cancel.sh httpd ntpclient
app_check_pool.sh icon.ico openssl
app_fsck.sh icon.large.ico pppd
app_fsck_all.sh igmpproxy pppoe-relay
app_get_field.sh igs pptpctrl
app_init_run.sh infosvr pptpd
app_install.sh inotify radvd
app_move_to_pool.sh ip robocfg
app_remove.sh ip6tables scsi-start
app_set_enabled.sh ip6tables-restore scsi-stop
app_stop.sh ip6tables-save sendmail
app_switch.sh iptables smbd
app_update.sh iptables-restore sysinfo
app_upgrade.sh iptables-save tc
asuswebstorage l2tp-control telnetd
bcrelay l2tpd u2ec
brctl lighttpd udpxy
chat lighttpd-arpping usb_modeswitch
chkntfs lighttpd-monitor vsftpd
chpasswd lld2d webs_update.sh
chpasswd.sh lld2d.conf webs_upgrade.sh
crond lld2d.rtac66r wl
cru lpd wlconf
dhcp6c mDNSResponder wpa_cli
dhcp6s minidlna wpa_supplicant
dnsmasq miniupnpd

Утилита sysinfo из каталога /usr/sbin отображает подробную информацию о самом устройстве и его настройках. Вывод этой утилиты мы представляем в отдельном файле.

Как мы уже видели для маршрутизатора RT-N66U, в каталоге /rom содержится указание на то, кто участвовал в создании прошивки.

admin@RT-AC66U:/# ls /rom
asus_base_apps.tgz libxml2_2.7.8-1_mipsel.ipk
downloadmaster_3.1.0.59_mipsel.ipk ncurses_5.7-1_mipsel.ipk
etc openssl_0.9.7m-5_mipsel.ipk
libcurl_7.21.7-1_mipsel.ipk optware.asus
libevent_2.0.11-1_mipsel.ipk optware.oleg
libpar2_0.2-5_mipsel.ipk pcre_8.30-1_mipsel.ipk
libsigc++_2.2.3-1_mipsel.ipk spawn-fcgi_1.6.3-1_mipsel.ipk
libuclibc++_0.2.2-9_mipsel.ipk zlib_1.2.5-1_mipsel.ipk

Перейдём теперь в каталог /proc и посмотрим, какие файлы здесь размещены, а также выясним время работы операционной системы и её среднюю загруженность, получим информацию об установленном процессоре и количестве оперативной памяти. В принципе, время работы и среднюю загруженность системы также можно получить с помощью системного вызова uptime.

admin@RT-AC66U:/proc# ls
1 505 594 driver net
122 51 595 execdomains partitions
18 52 623 filesystems perf
2 546 640 fs scsi
3 549 642 interrupts self
331 556 646 iomem slabinfo
374 560 647 ioports stat
375 561 648 irq swaps
377 565 665 kallsyms sys
380 566 682 kcore sysrq-trigger
390 567 96 kmsg sysvipc
4 568 buddyinfo loadavg timer_list
449 570 bus locks tty
49 571 cmdline meminfo uptime
491 575 cpuinfo misc version
492 582 crypto modules vmstat
5 591 devices mounts zoneinfo
50 593 diskstats mtd
admin@RT-AC66U:/proc# cat uptime
1821.17 1803.86
admin@RT-AC66U:/proc# cat loadavg
0.00 0.00 0.00 3/47 684
admin@RT-AC66U:/proc# cat cpuinfo
system type : Broadcom BCM5300 chip rev 1
processor : 0
cpu model : MIPS 74K V4.9
BogoMIPS : 299.82
wait instruction : no
microsecond timers : yes
tlb_entries : 64
extra interrupt vector : no
hardware watchpoint : yes
ASEs implemented : mips16 dsp
shadow register sets : 1
VCED exceptions : not available
VCEI exceptions : not available
unaligned_instructions : 542
dcache hits : 2147483648
dcache misses : 0
icache hits : 2147483648
icache misses : 0
instructions : 2147483648
admin@RT-AC66U:/proc# cat meminfo
MemTotal: 239768 kB
MemFree: 195996 kB
Buffers: 6068 kB
Cached: 16512 kB
SwapCached: 0 kB
Active: 10900 kB
Inactive: 15768 kB
HighTotal: 131072 kB
HighFree: 104784 kB
LowTotal: 108696 kB
LowFree: 91212 kB
SwapTotal: 0 kB
SwapFree: 0 kB
Dirty: 0 kB
Writeback: 0 kB
AnonPages: 4092 kB
Mapped: 3556 kB
Slab: 9824 kB
SReclaimable: 1248 kB
SUnreclaim: 8576 kB
PageTables: 376 kB
NFS_Unstable: 0 kB
Bounce: 0 kB
CommitLimit: 119884 kB
Committed_AS: 10848 kB
VmallocTotal: 1015800 kB
VmallocUsed: 5548 kB
VmallocChunk: 1007508 kB
admin@RT-AC66U:/proc# uptime
04:30:44 up 30 min, load average: 0.00, 0.00, 0.00

Выяснить список поддерживаемых файловых систем и типов шифров можно из файлов /proc/filesystems и /proc/crypto.

admin@RT-AC66U:/proc# cat filesystems
nodev sysfs
nodev rootfs
nodev bdev
nodev proc
nodev sockfs
nodev pipefs
nodev anon_inodefs
nodev tmpfs
nodev inotifyfs
nodev configfs
nodev devpts
squashfs
nodev ramfs
nodev usbfs
ext3
ext2
vfat
ufsd
admin@RT-AC66U:/proc# cat crypto
name : arc4
driver : arc4-generic
module : kernel
priority : 0
refcnt : 1
type : cipher
blocksize : 1
min keysize : 1
max keysize : 256
name : sha1
driver : sha1-generic
module : kernel
priority : 0
refcnt : 1
type : digest
blocksize : 64
digestsize : 20

Нельзя не упомянуть и об утилите nvram, позволяющей изменять важные параметры работы устройства.

admin@RT-AC66U:/# nvram
usage: nvram [get name] [set name=value] [unset name] [show] [save file] [restore file]
admin@RT-AC66U:/# nvram show | grep admin
size: 34718 bytes (30818 left)
http_username=admin
http_passwd=admin
acc_list=admin>testtest
acc_webdavproxy=admin>1

Единственное, что нас неприятно удивило, так это невозможность установки пакетов расширения. Такую возможность мы видели ранее у модели RT-N66U.

На этом мы завершаем рассмотрение командной строки устройства и переходим непосредственно к его тестированию.

Тестирование

Первым традиционным тестом, с которого мы начинаем данный раздел, является установление времени загрузки устройства, под которым мы понимаем интервал времени, прошедший с момента подачи питания на маршрутизатор до получения первого эхо-ответа по протоколу ICMP. ASUS RT-AC66U загружается за 25 секунд. Мы считаем это хорошим результатом.

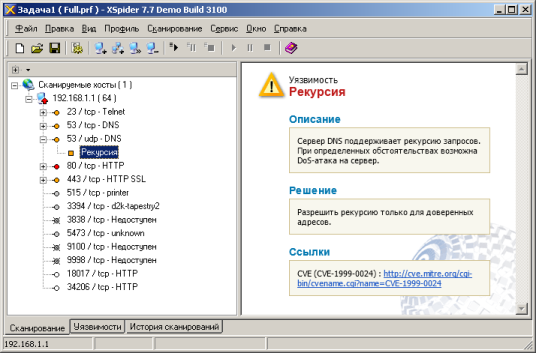

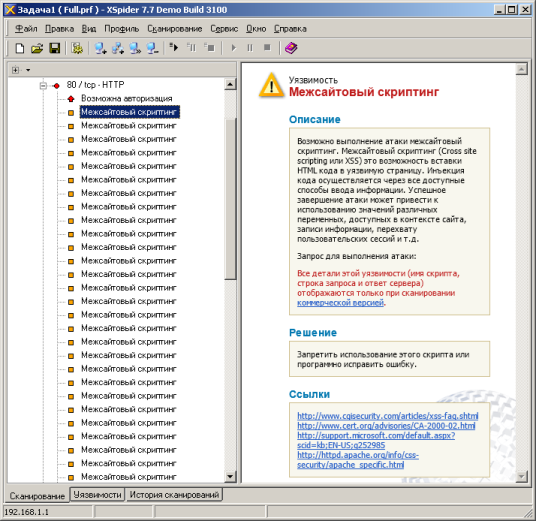

Далее мы решили проверить защищённость устройства с помощью сканера сетевой безопасности Positive Technologies XSpider 7.7 (Demo build 3100). Всего было обнаружено тринадцать открытых портов: TCP-23 (Telnet), TCP-53 (DNS), UDP-53 (DNS), TCP-80 (HTTP), TCP-443 (HTTP SSL), TCP-515 (printer), TCP-3394 (d2k-tapersty2), TCP-3838 (Недоступен), TCP-5473 (unknown), TCP-9100 (Недоступен), TCP-9998 (Недоступен), TCP-18017 (HTTP) и TCP-34206 (HTTP). Наиболее интересные обнаруженные данные представлены ниже.

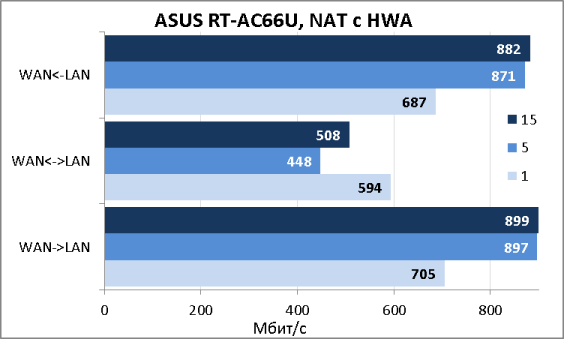

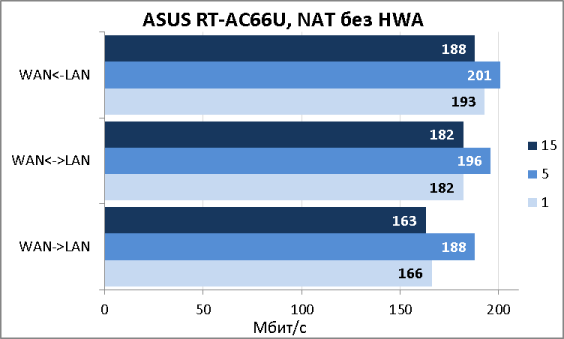

Наконец мы переходим к измерению скоростных характеристик устройства. Сначала мы протестировали производительность RT-AC66U при выполнении NAT-трансляций с включённым и выключенным аппаратным ускорителем.

На первом графике заметно значительное проседание производительности при одновременном потоке данных в обоих направлениях.

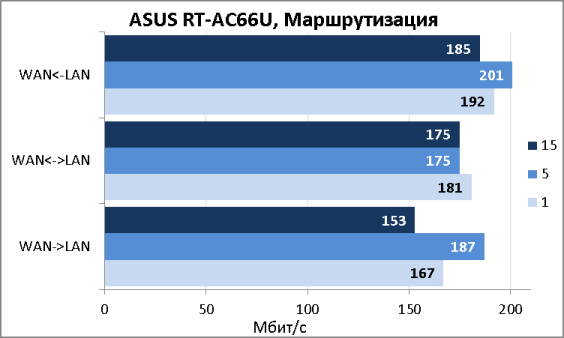

Также мы провели измерение скоростей маршрутизации без выполнения NAT.

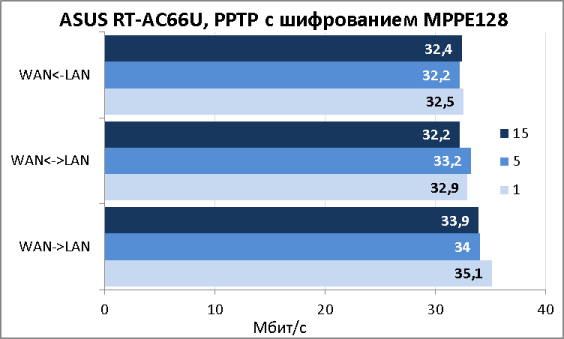

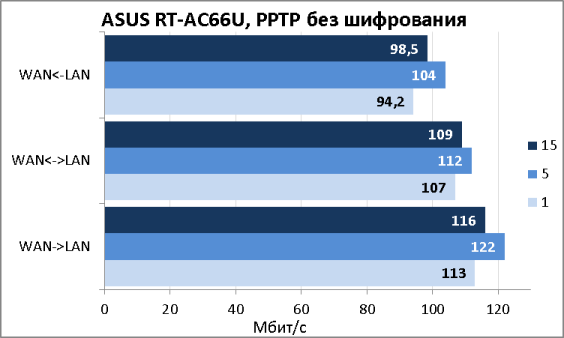

Не обошли мы стороной и возможности маршрутизатора по подключению к провайдеру с помощью PPTP. На графиках ниже представлена производительность RT-AC66U при работе с PPTP с включённым шифрованием и без оного.

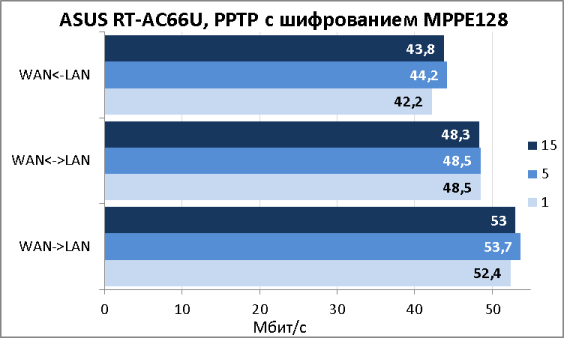

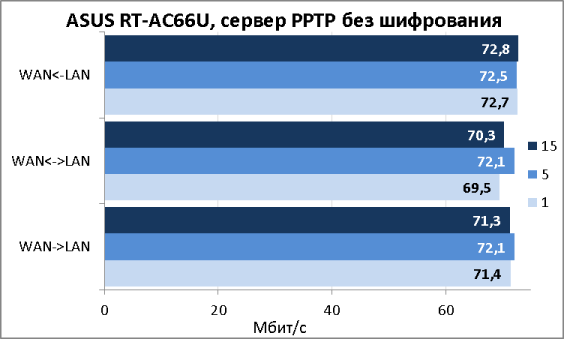

Так как ASUS RT-AC66U имеет встроенный PPTP-сервер, мы решили измерить и его производительность с включённым и выключенным шифрованием.

Поддержка маршрутизатором протокола IPv6 не осталась нами незамеченной.

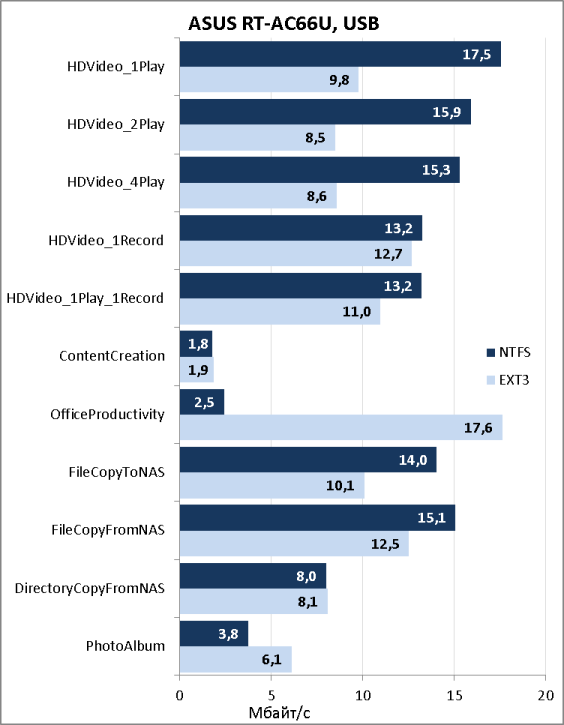

Мы подключили внешний жёсткий диск Transcend StoreJet 25M3 объёмом 750 Гбайт к USB-порту маршрутизатора и с помощью утилиты Intel NASPT 1.7.1 измерили скорости доступа к хранимым на диске данным. На представленной ниже диаграмме отсутствует один из тестов – DirectoryCopyToNAS в связи с тем, что данный тест при использовании диска с файловой системой NTFS приводил к недоступности маршрутизатора. Естественно, мы сообщили об этом производителю.

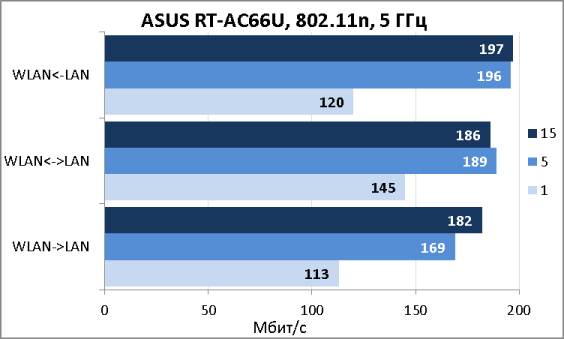

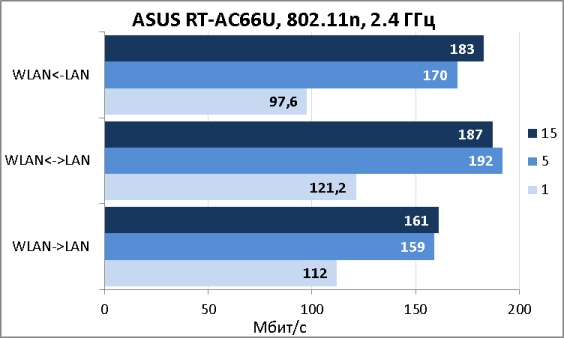

Тесты беспроводной сети стандарта 802.11n показали очень хорошие результаты в обоих диапазонах. В качестве клиентского адаптера в них мы использовали ASUS EA-N66.

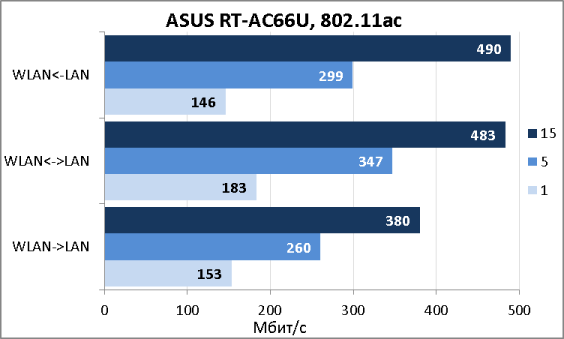

На момент написания статьи в нашем распоряжении не было клиентского адаптера с поддержкой 802.11ac, поэтому нам пришлось использовать один из RT-AC66U в качестве такового. Соответствующая настройка производилась с помощью вкладки «Режим работы» меню «Администрирование».

К сожалению, нам пока не с чем сравнить полученные для 802.11ac результаты, так как ASUS RT-AC66U – первый маршрутизатор с поддержкой данного стандарта, появившийся в нашей лаборатории, но на наш взгляд, полученные скорости выглядят весьма достойно.

Конечно же, нельзя не указать основные характеристики нашего тестового стенда.

Компонент ПК Ноутбук
Материнская плата ASUS Maximus V Extreme ASUS M60J
Процессор Intel Core i7 3770K 3.5 ГГц Intel Core i7 720QM 1.6 ГГц
Оперативная память DDR3 PC3-10700 SEC 32 Гбайта DDR3 PC3-10700 SEC 16 Гбайт
Сетевая карта Intel Gigabit CT Desktop Adapter
ASUS EA-N66
Atheros AR8131
ASUS RT-AC66U
Операционная система Windows 7 x64 SP1 Rus Windows 7 x64 SP1 Rus

На этом мы завершаем тестирование и переходим к подведению итогов.

Заключение

В целом мы остались довольны протестированным беспроводным маршрутизатором ASUS RT-AC66U, поддерживающим новейший стандарт беспроводной связи IEEE 802.11ac, однако нам кажется, что производитель вполне мог бы использовать более мощный чипсет, чтобы потрясти нас также и изменениями в производительности проводного сегмента. С появлением беспроводных сетевых адаптеров, также поддерживающих 802.11ac, использование диапазона 5 ГГц, на наш взгляд, значительно увеличится.

Сильные стороны ASUS RT-AC66U перечислены ниже.

  • Возможность создания до трёх гостевых сетей в каждом беспроводном диапазоне.
  • Поддержка IEEE 802.11ac.
  • Возможность резервирования основного канала через 3G/4G сети.
  • Поддержка IPv6.
  • Отличные скорости передачи данных в беспроводном сегменте сети.
  • Наличие встроенного сервера PPTP.
  • Быстрая загрузка устройства.
  • Возможность работы в пиринговых сетях.

К сожалению, мы не можем не указать и на недостатки устройства.

  • Не выдающиеся скорости маршрутизации и NAT.
  • Зависание при работе с внешним диском под NTFS.
  • Невозможность установки пакетов расширения.
  • Веб-интерфейс переведён не полностью.

На момент написания статьи средняя цена на беспроводной маршрутизатор ASUS RT-AC66U в интернет-магазинах Москвы составляла 6600 рублей.

You have no rights to post comments

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter
