CFI-B8253JDGG, или внешний RAID-массив

Введение

Однажды ко мне подошёл один мой коллега-линуксоид и спросил, что я мог бы ему порекомендовать из внешних хранилищ с несколькими дисками в RAID-массиве, но таких, чтобы подключались они к компьютеру с помощью eSATA или USB, а управление производилось с помощью аппаратных переключателей. Признаться, этот вопрос поставил меня в тупик. Единственное, что пришло на тот момент в голову – Thecus D0204, но получить его для тестов нам не удалось. К счастью, некоторое время спустя, мне на глаза попалось целое семейство подобных устройств, производимых компанией CFI. Технология прямого подключения хранилища к конечному узлу носит название DAS (Direct Attached Storage), и сегодня мы представляем нашим читателям обзор одного такого устройства – CFI CFI-B8253JDGG.

Внешний вид

Локальное хранилище CFI-B8253JDGG имеет типичное для настольных систем исполнение – башню, габариты которой составляют 150х214х283 мм, а масса устройства без дисков равна 4.2 кг. Верхняя и боковые поверхности ничем не примечательны, они имеют зеркальную поверхность, на которой остаются заметными отпечатки пальцев и мелкие царапинки. Такой глянец нам кажется не очень практичным решением.

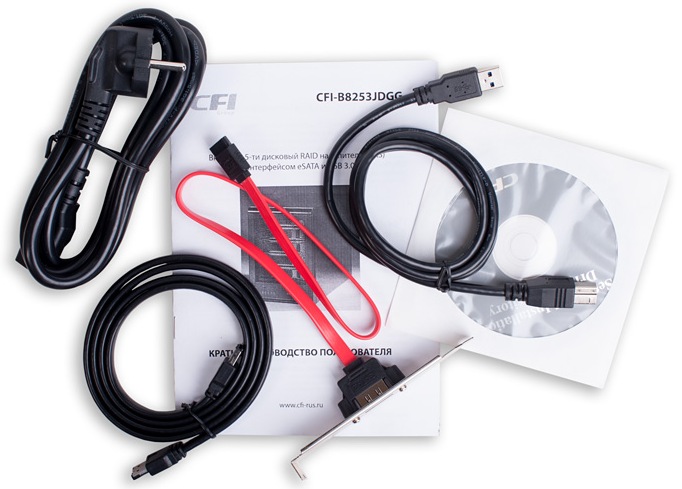

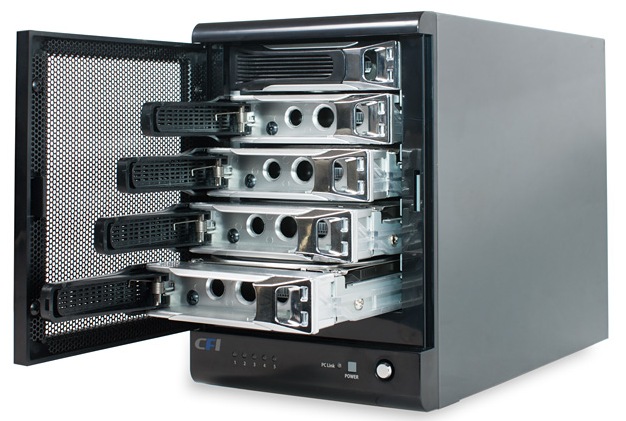

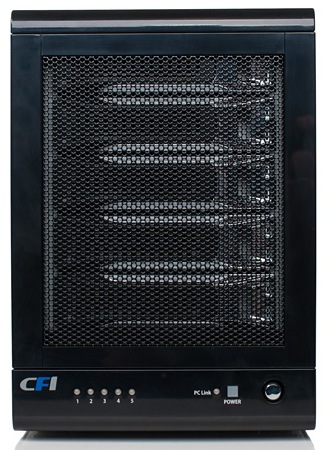

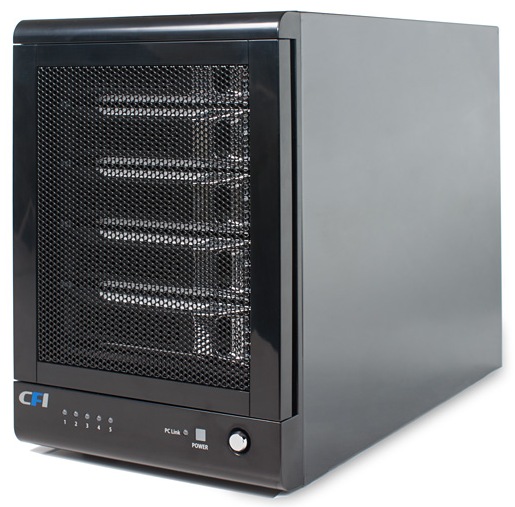

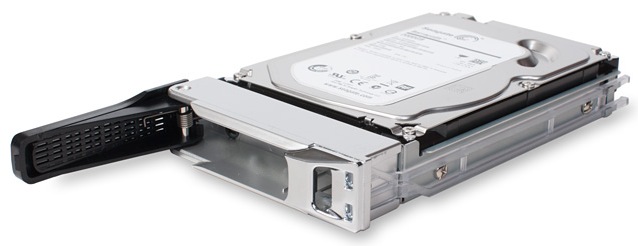

Большую часть лицевой поверхности устройства занимает сетчатая дверца, за которой скрывается пять корзин для установки жёстких дисков. Под корзинами размещены пять световых индикаторов, отображающие состояние дисков и массива, индикатор питания и подключения к ПК, а также кнопка включения хранилища.

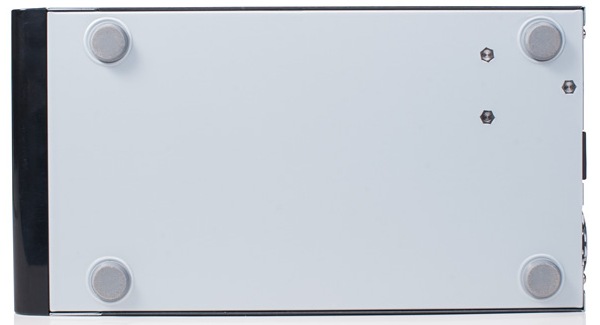

На днище расположены четыре резиновых ножки для удобного размещения на столе. Монтаж в стойку без использования специальных полок не предусмотрен.

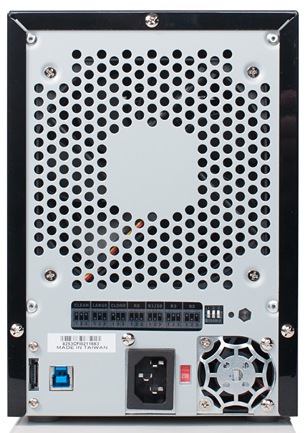

Напротив перфорированной дверцы с лицевой стороны на задней поверхности расположен 120 мм вентилятор, охлаждающий диски. Кроме него здесь присутствует и маленький 40 мм вентилятор внутреннего блока питания, а также разъём для подключения к силовой сети и интерфейсы USB 3.0 и eSATA. К сожалению, вентилятор блока питания производит значительный шум, что сводит на нет использование полноразмерного вентилятора корпуса, к тому же одна из внутренних плат практически полностью перегораживает воздушный поток от дисков. Самым необычным здесь является набор из трёх переключателей и утопленная кнопка Reset, позволяющих вручную выбрать тип создаваемого RAID-массива. Использование таких аппаратных переключателей хотя и выглядит несколько архаично, однако может быть удобно в определённых ситуациях. Забегая вперёд, отметим, что управление массивом возможно не только с помощью подобных переключателей, но также путём использования утилиты, поставляемой вместе с устройством.

Аппаратная платформа

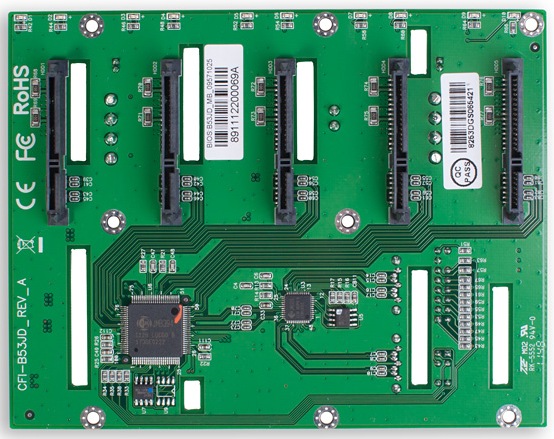

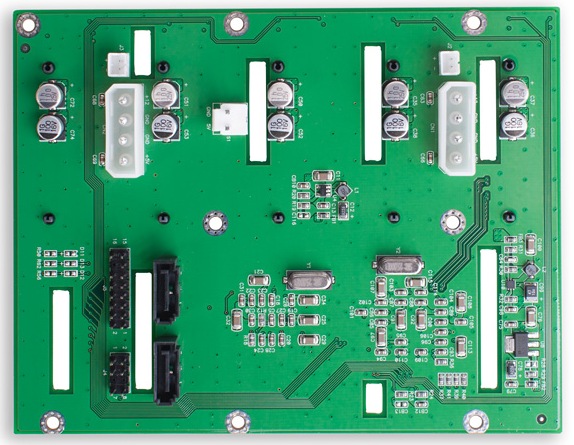

Электронная начинка CFI CFI-B8253JDGG представлена двумя зелёными текстолитовыми платами. На одной из плат расположены разъёмы для подключения дисков и питания, а также контроллеры JMicron JMB394 с пятью SATA-2 портами и JMicron JMB320. Так как указанные контроллеры поддерживают только вторую версию SATA-интерфейса, то максимальная скорость, которую удастся получить, будет ограничена производительностью интерфейса SATA-2, то есть 3 Гбит/с, использование дисков SATA-3 не приведёт к приросту производительности устройства.

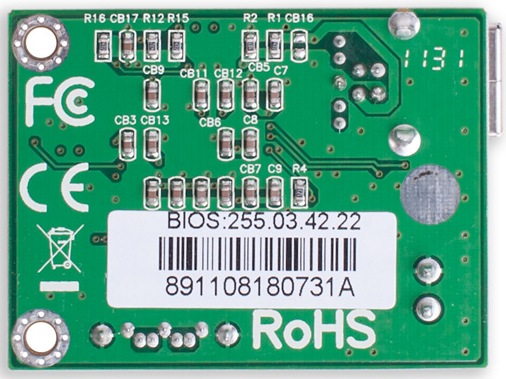

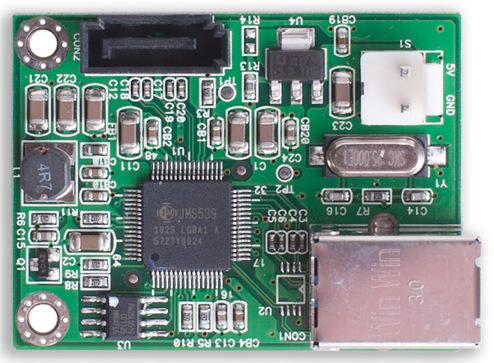

Вторая плата несёт на себе чип JMicron JMS539, отвечающий за преобразование интерфейсов USB3.0 и SATA-2.

CFI CFI-B8253JDGG позволяет подключать его к узлу либо с помощью интерфейса eSATA, либо USB, использование обоих интерфейсов одновременно невозможно.

Перейдём теперь к изучению программной части устройства.

Управление

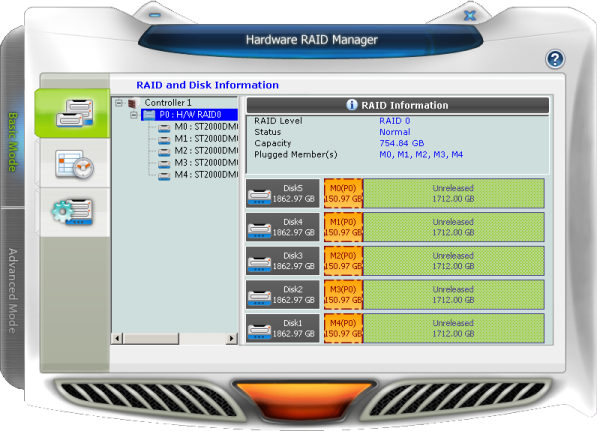

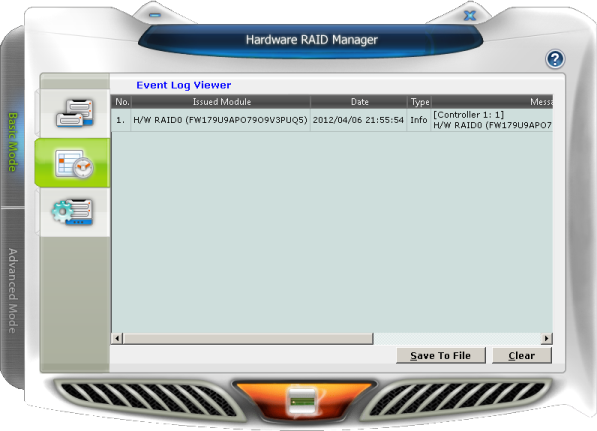

Создание и удаление RAID-массивов может производиться не только с помощью аппаратных переключателей, расположенных на задней стенке хранилища, но также и с помощью программного обеспечения, устанавливаемого на ПК. Утилита Hardware RAID Manager не только позволяет управлять самими массивами, но ещё и предоставлять пользователю разнообразную информацию о дисках и самом устройстве. К сожалению, интерфейс обсуждаемого ПО доступен только на английском языке. Hardware RAID Manager может работать в простом и расширенном режимах. В простом режиме пользователю доступны три вкладки: RAID and Disk Information, Event Log Viewer и Basic RAID Configuration; с помощью которых можно просматривать информацию о созданном массиве и используемых дисках, получать доступ к журнальной информации, а также создавать или удалять RAID-массивы.

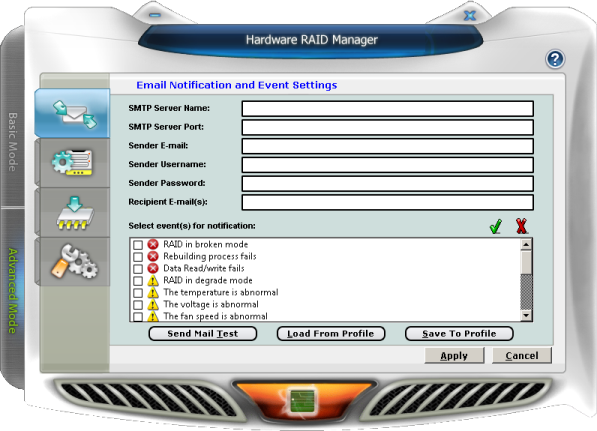

Вкладка Email Notification and Event Settings расширенного режима позволяет изменять параметры отправки электронной почты о происходящих событиях с узла, к которому подключено хранилище CFI-B8253JDGG.

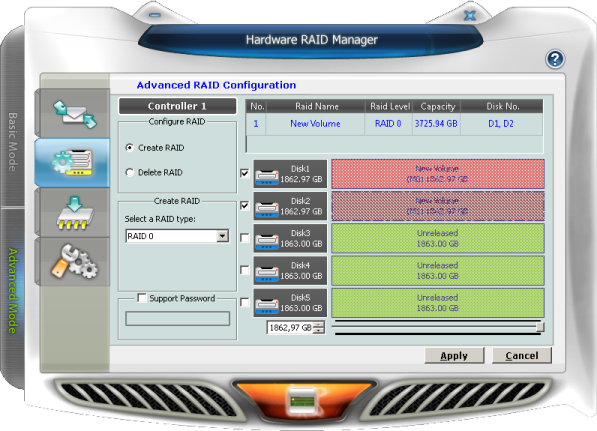

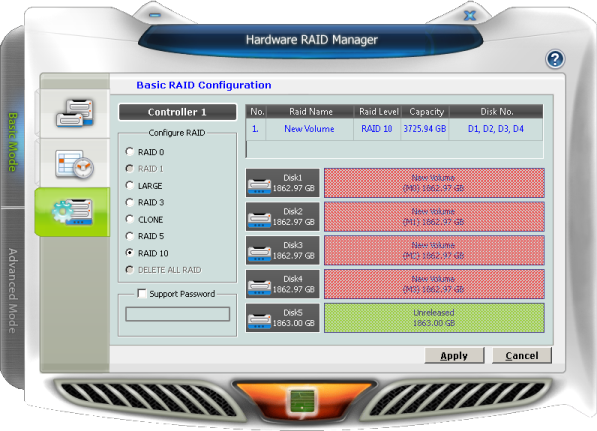

Создание RAID-массива производится с использованием вкладки Advanced RAID Configuration. Здесь пользователь может выбрать тип массива, указать диски, которые в него будут входить; и задать максимальный доступный объём для данных. Поддерживаются следующие типы RAID-массивов: RAID0, RAID1, RAID3, RAID5, RAID10, LARGE и CLONE. Последние два режима являются не совсем RAID-массивами, но способами группирования дисков. Метод LARGE объединяет группу физических дисков так, что предоставляемый группой объём равен сумме объёмов дисков, входящих в её состав. При использовании CLONE информация просто дублируется на каждый из дисков.

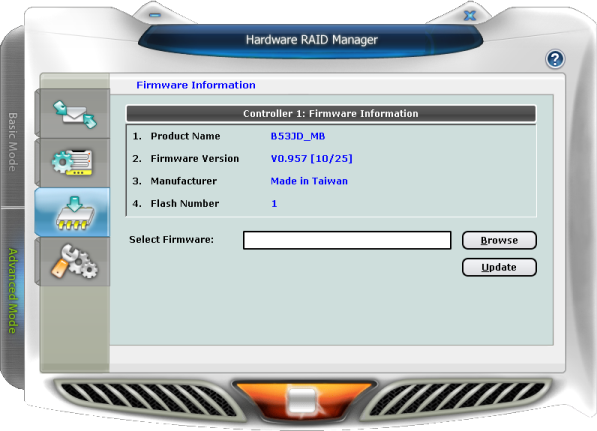

Вкладка Firmware Information предназначена для обновления микропрограммного обеспечения устройства. На момент написания статьи на веб-сайте производителя не было доступно новых прошивок для скачивания, поэтому нам не удалось провести процесс обновления.

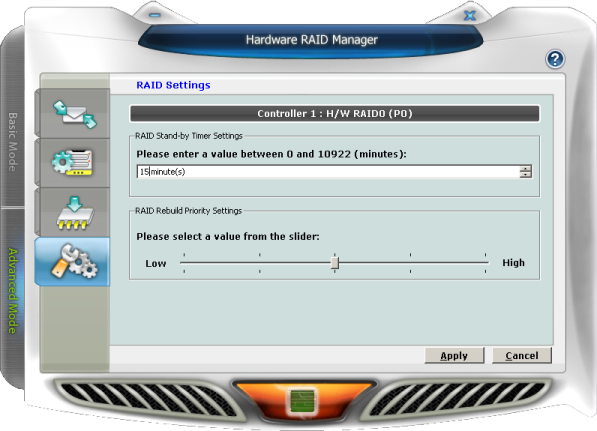

Параметры автоматического выключения, а также приоритет операции восстановления массива собраны на вкладке RAID Settings.

На этом рассмотрение возможностей утилиты Hardware RAID Manager завершается, а мы переходим непосредственно к тестированию.

Тестирование

Практически сразу после включения DAS CFI-B8253JDGG готов к работе, здесь нет той задержки, которая присуща любым сетевым хранилищам.

Для тестирования производительности CFI-B8253JDGG мы использовали утилиту Intel NASPT версии 1.7.1, а основные параметры тестового стенда представлены ниже. В тестировании использовались жёсткие диски Seagate ST2000DM001.

Компонент ПК Ноутбук
Материнская плата ASUS Maximus IV Extreme-Z ASUS M60J
Процессор Intel Core i7 2600K 3.4 ГГц Intel Core i7 720QM 1.6 ГГц
Оперативная память DDR3 PC3-10700 Corsair 16 Гбайт DDR3 PC3-10700 Kingston 8 Гбайт
Сетевая карта Intel 82579V/82583V Atheros AR8131
Операционная система Windows 7 x64 SP1 Rus Windows 7 x64 SP1 Rus

Хотелось бы отдельно указать, что мы умышленно уменьшали объём оперативной памяти, доступной системе, с помощью утилиты msconfig, в соответствии с рекомендациями компании Intel. Смысл подобных действий состоит в том, чтобы локальное кэширование не искажало результаты измерений. К сожалению, большинство лабораторий в России и за рубежом пренебрегают подобными рекомендациями.

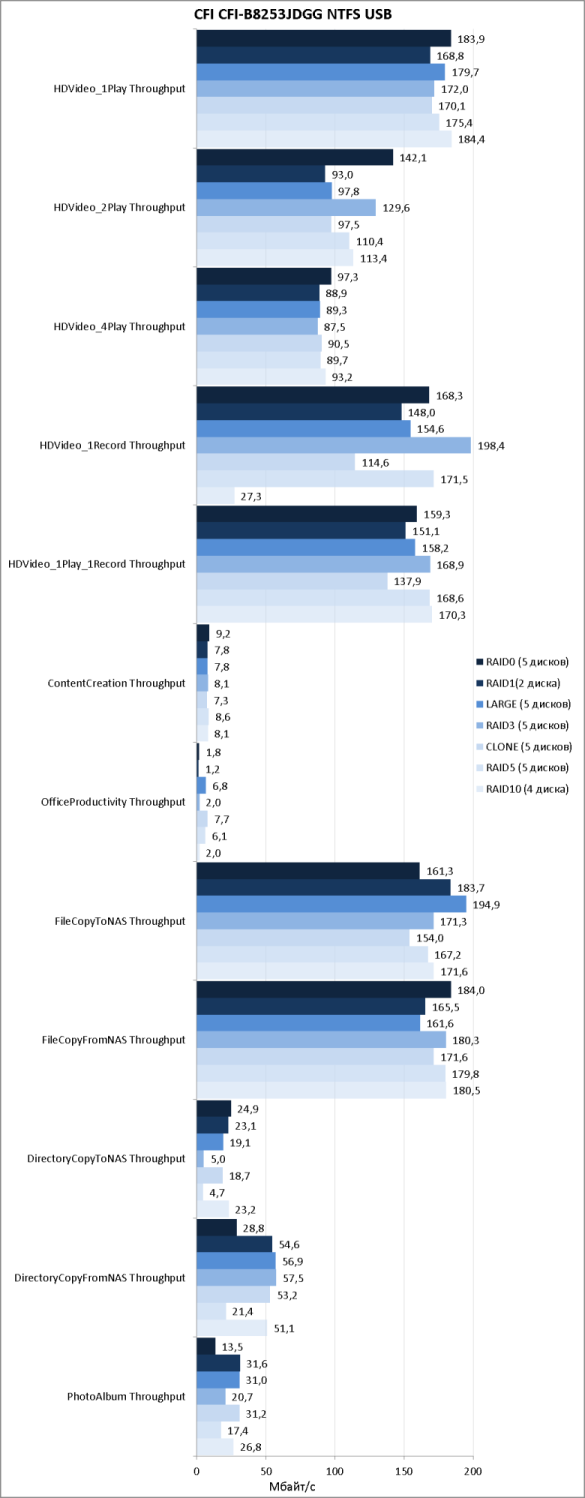

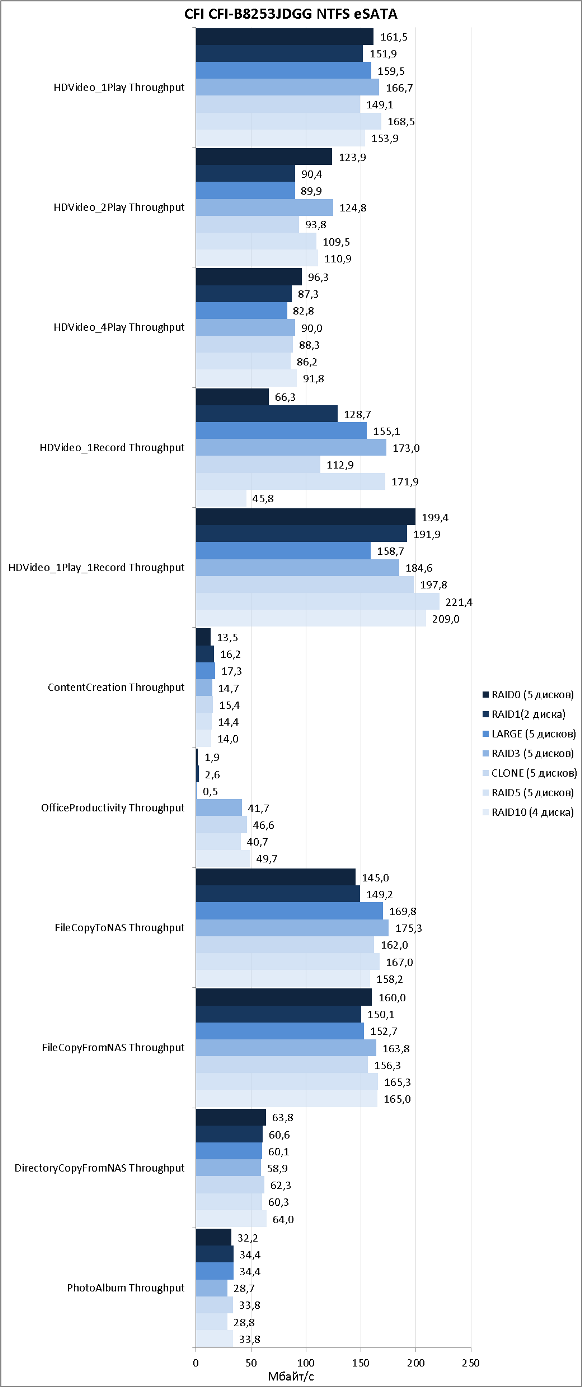

Мы решили подключать тестируемую модель к ПК с помощью обоих интерфейсов последовательно, поэтому ниже представлены диаграммы для каждого из таких подключений. В качестве файловой системы была выбрана NTFS, так как ограничения FAT32 не позволят полноценно использовать устройство. К сожалению, при подключении с помощью интерфейса eSATA тест DirectoryCopyToNAS Throughput выдавал неадекватные результаты, поэтому мы исключили этот тест из соответствующей диаграммы, чтобы не смущать наших читателей. Утилита Intel NASPT 1.7.1 является достаточно «тяжёлым» нагрузочным тестом, поэтому полученные в нашем тестировании данные окажутся скромнее тех, что можно получить в других синтетических тестах.

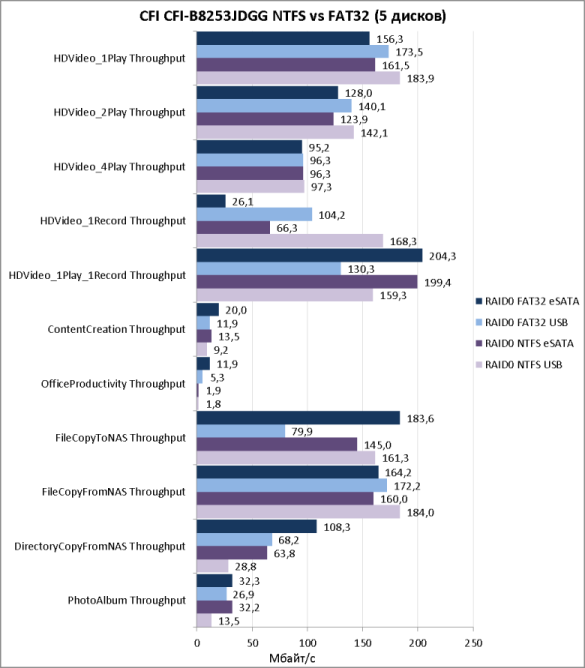

И хотя мы понимаем, что конечный пользователь, скорее всего, уже не будет использовать FAT32, мы всё же решили провести сравнительный тест для двух файловых систем для массива RAID0.

И хотя мы получили скорости, равные лишь половине ширины интерфейса eSATA, всё равно представленные значения мы считаем хорошими показателями производительности для устройств подобного класса.

Заключение

В целом мы остались довольны тестированием представителя нового для нас типа устройств – DAS. CFI CFI-B8253JDGG показал хорошие скорости за вполне приемлемые деньги. Сильные стороны локального хранилища перечислены ниже.

  • Простота установки и использования
  • Мгновенная загрузка
  • Приемлемая цена
  • Высокая скорость передачи данных
  • Быстрое создание RAID-массива
  • Возможность программного и аппаратного управления дисковым массивом
  • Наличие двух интерфейсов (USB и eSATA) для подключения к узлу

Однако мы не можем не указать и на недостатки устройства.

  • Неудачный внутренний дизайн (можно повредить провода при установке дисков, скудная вентиляция дисков)
  • Невозможность миграции между RAID-массивами
  • Управляющая утилита доступна только с английским интерфейсом
  • Значительный шум вентилятора блока питания
  • Легко царапаемые зеркальные боковые поверхности
  • Нет поддержки SATA-III.

Нам кажется, компания Chyang Fun Industry могла бы начать выпуск подобных устройств в стоечном исполнении для подключения их промышленным сетевым хранилищам, имеющим внешние eSATA или USB интерфейсы для расширения доступного дискового пространства. Так как указанные интерфейсы присутствуют у большинства стоечных хранилищ разных производителей, подобная продукция в качестве независимой дисковой полки, наверняка, нашла бы своего покупателя.

На момент написания статьи средняя цена на CFI CFI-B8253JDGG (без дисков) в интернет-магазинах Москвы составляла 7900 рублей.

Автор и редакция благодарят цифровой супермаркет DNS за предоставленное для тестирования устройство.
