Гибридные L2/L3 устройства

Описание

Целью данной лабораторной работы является знакомство студентов с гибридными устройствами, выполняющих функции второго и третьего уровня модели OSI. Обычно в качестве примера таких устройств называют L3-коммутаторы, выполняющие перенаправление не только Ethernet-фреймов, но и IP-пакетов. Другим примером является установка в маршрутизатор вспомогательного модуля L2 или L3-коммутатора, который позволит устройству выполнять как функции коммутации, так и маршрутизации. Стоит отметить, что маршрутизатор также может выполнять коммутацию фреймов и без специализированного коммутирующего модуля.

В данной лабораторной работе мы рассмотрим примеры настройки таких устройств. Используемые топологии будут предельно просты, используется минимальный набор оборудования, необходимый лишь для демонстрации той или иной функции. Выполнение работы производится с использованием эмулятора GNS3.

Вспомогательный коммутирующий модуль

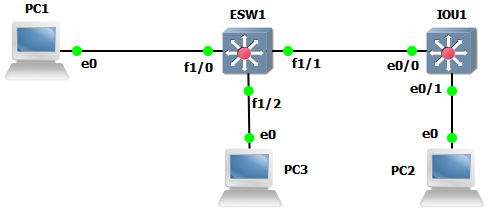

В первой части настоящей лабораторной работы будет производиться настройка платы расширения Cisco NM-16ESW, установленной в маршрутизатор Cisco 3725 (устройство ESW1). В работе также используются виртуальный L2 коммутатор, построенный на базе IOU (IOS on Unix).

Первое, с чего следует начать, - установить в маршрутизатор Cisco 3725 L2-модуль NM-16ESW с шестнадцатью портами Fast Ethernet. IOS для маршрутизатора попросите у преподавателя.

В листинге ниже содержится вывод диагностических команд, выполненных на маршрутизаторе.

ESW1#sho ver
Cisco IOS Software, 3700 Software (C3725-ADVENTERPRISEK9-M), Version 12.4(15)T14, RELEASE SOFTWARE (fc2)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1986-2010 by Cisco Systems, Inc.
Compiled Tue 17-Aug-10 12:08 by prod_rel_team
ROM: ROMMON Emulation Microcode
ROM: 3700 Software (C3725-ADVENTERPRISEK9-M), Version 12.4(15)T14, RELEASE SOFTWARE (fc2)
ESW1 uptime is 39 minutes
System returned to ROM by unknown reload cause - suspect boot_data[BOOT_COUNT] 0x0, BOOT_COUNT 0, BOOTDATA 19
System image file is "tftp://255.255.255.255/unknown"
This product contains cryptographic features and is subject to United
States and local country laws governing import, export, transfer and
use. Delivery of Cisco cryptographic products does not imply
third-party authority to import, export, distribute or use encryption.
Importers, exporters, distributors and users are responsible for
compliance with U.S. and local country laws. By using this product you
agree to comply with applicable laws and regulations. If you are unable
to comply with U.S. and local laws, return this product immediately.
A summary of U.S. laws governing Cisco cryptographic products may be found at:
http://www.cisco.com/wwl/export/crypto/tool/stqrg.html
If you require further assistance please contact us by sending email to
Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра..
Cisco 3725 (R7000) processor (revision 0.1) with 124928K/6144K bytes of memory.
Processor board ID FTX0945W0MY
R7000 CPU at 240MHz, Implementation 39, Rev 2.1, 256KB L2, 512KB L3 Cache
18 FastEthernet interfaces
DRAM configuration is 64 bits wide with parity enabled.
55K bytes of NVRAM.
1024K bytes of ATA System CompactFlash (Read/Write)
Configuration register is 0x2102
ESW1#sho inven
ESW1#sho inventory
NAME: "3725 chassis", DESCR: "3725 chassis"
PID: , VID: 0.1, SN: FTX0945W0MY
NAME: "16 Port 10BaseT/100BaseTX EtherSwitch on Slot 1", DESCR: "16 Port 10BaseT/100BaseTX EtherSwitch"
PID: NM-16ESW= , VID: 1.0, SN: 00000000000
ESW1#

На маршрутизаторе 3725 создадим две виртуальные сети: VLAN 10 (left) и VLAN 20 (rigth).

ESW1#conf t
Enter configuration commands, one per line. End with CNTL/Z.
ESW1(config)#vla 10
ESW1(config-vlan)#nam left
ESW1(config-vlan)#vla 20
ESW1(config-vlan)#nam rigth
ESW1(config-vlan)#^Z
ESW1#sho vlan-switch bri
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa1/0, Fa1/1, Fa1/2, Fa1/3
Fa1/4, Fa1/5, Fa1/6, Fa1/7
Fa1/8, Fa1/9, Fa1/10, Fa1/11
Fa1/12, Fa1/13, Fa1/14, Fa1/15
10 left active
20 rigth active
1002 fddi-default act/unsup
1003 token-ring-default act/unsup
1004 fddinet-default act/unsup
1005 trnet-default act/unsup
ESW1#

Интерфейс Fa1/0 настроим в режиме доступа в VLAN 10.

ESW1#sho run int fa1/0
Building configuration...
Current configuration : 84 bytes
!
interface FastEthernet1/0
switchport access vlan 10
duplex full
speed 100
end

Интерфейс Fa1/1 настроим в режиме транка, разрешив в нём только одну виртуальную сеть – VLAN 20. В дополнение к пользовательским виртуальным сетям операционная система требует наличия пяти вспомогательных: 1, 1002-1005.

ESW1#sho run int fa1/1
Building configuration...
Current configuration : 126 bytes
!
interface FastEthernet1/1
switchport trunk allowed vlan 1,20,1002-1005
switchport mode trunk
duplex full
speed 100
end
ESW1#sho int trunk
Port Mode Encapsulation Status Native vlan
Fa1/1 on 802.1q trunking 1
Port Vlans allowed on trunk
Fa1/1 1,20,1002-1005
Port Vlans allowed and active in management domain
Fa1/1 1,20
Port Vlans in spanning tree forwarding state and not pruned
Fa1/1 1,20

Настроим виртуальные интерфейсы третьего уровня, соответствующие используемым виртуальным сетям, и включим маршрутизацию для протокола IP.

ESW1#sho run int vla 10
Building configuration...
Current configuration : 63 bytes
!
interface Vlan10
ip address 192.168.10.1 255.255.255.0
end
ESW1#sho run int vla 20
Building configuration...
Current configuration : 63 bytes
!
interface Vlan20
ip address 192.168.20.1 255.255.255.0
end
ESW1#conf t
Enter configuration commands, one per line. End with CNTL/Z.
ESW1(config)#ip routing
ESW1(config)#exi
ESW1#sho ip ro
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route
Gateway of last resort is not set
C 192.168.10.0/24 is directly connected, Vlan10
C 192.168.20.0/24 is directly connected, Vlan20

На коммутаторе IOU1 выполним соответствующие необходимые настройки.

IOU1#sho run int e0/0
Building configuration...
Current configuration : 124 bytes
!
interface Ethernet0/0
switchport trunk encapsulation dot1q
switchport trunk allowed vlan 20
switchport mode trunk
end
IOU1#sho run int e0/1
Building configuration...
Current configuration : 93 bytes
!
interface Ethernet0/1
switchport access vlan 20
switchport mode access
duplex auto
end
IOU1#sho vla bri
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Et0/2, Et0/3, Et1/0, Et1/1
Et1/2, Et1/3, Et2/0, Et2/1
Et2/2, Et2/3, Et3/0, Et3/1
Et3/2, Et3/3
20 right active Et0/1
1002 fddi-default act/unsup
1003 token-ring-default act/unsup
1004 fddinet-default act/unsup
1005 trnet-default act/unsup
IOU1#sho int tru
Port Mode Encapsulation Status Native vlan
Et0/0 on 802.1q trunking 1
Port Vlans allowed on trunk
Et0/0 20
Port Vlans allowed and active in management domain
Et0/0 20
Port Vlans in spanning tree forwarding state and not pruned
Et0/0 20
IOU1#

Стоит отметить, что вспомогательная коммутационная плата позволяет не только перенаправлять данные, но и участвовать в построении STP-дерева. В приведённом ниже листинге отображено состояние STP для виртуальной сети VLAN 20 маршрутизатора 3725.

ESW1#sho spanning-tree vlan 20
VLAN20 is executing the ieee compatible Spanning Tree protocol
Bridge Identifier has priority 32768, address c201.3488.0002
Configured hello time 2, max age 20, forward delay 15
We are the root of the spanning tree
Topology change flag not set, detected flag not set
Number of topology changes 2 last change occurred 00:25:08 ago
from FastEthernet1/1
Times: hold 1, topology change 35, notification 2
hello 2, max age 20, forward delay 15
Timers: hello 1, topology change 0, notification 0, aging 300
Port 42 (FastEthernet1/1) of VLAN20 is forwarding
Port path cost 19, Port priority 128, Port Identifier 128.42.
Designated root has priority 32768, address c201.3488.0002
Designated bridge has priority 32768, address c201.3488.0002
Designated port id is 128.42, designated path cost 0
Timers: message age 0, forward delay 0, hold 0
Number of transitions to forwarding state: 1
BPDU: sent 1289, received 2

Изучите вывод соответствующей диагностической команды, выполненной на коммутаторе IOU1.

IOU1#sho spanning-tree vlan 20
VLAN0020
Spanning tree enabled protocol ieee
Root ID Priority 32768
Address c201.3488.0002
Cost 100
Port 1 (Ethernet0/0)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 32788 (priority 32768 sys-id-ext 20)
Address aabb.cc00.0100
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 300 sec
Interface Role Sts Cost Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Et0/0 Root FWD 100 128.1 Shr
Et0/1 Desg FWD 100 128.2 Shr

Произведём настройку IP-параметров хоста PC1.

PC1> sho ip
NAME : PC1[1]
IP/MASK : 192.168.10.2/24
GATEWAY : 192.168.10.1
DNS :
MAC : 00:50:79:66:68:00
LPORT : 10000
RHOST:PORT : 192.168.56.1:10001
MTU: : 1500

Аналогичные настройки вводятся на хосте PC2.

PC2> sho ip
NAME : PC2[1]
IP/MASK : 192.168.20.2/24
GATEWAY : 192.168.20.1
DNS :
MAC : 00:50:79:66:68:01
LPORT : 10006
RHOST:PORT : 192.168.56.101:10001
MTU: : 1500

Убедимся в наличии связности между узлами PC1 и PC2.

PC1> ping 192.168.20.2
84 bytes from 192.168.20.2 icmp_seq=1 ttl=63 time=14.502 ms
84 bytes from 192.168.20.2 icmp_seq=2 ttl=63 time=20.003 ms
84 bytes from 192.168.20.2 icmp_seq=3 ttl=63 time=20.503 ms
84 bytes from 192.168.20.2 icmp_seq=4 ttl=63 time=20.502 ms
84 bytes from 192.168.20.2 icmp_seq=5 ttl=63 time=11.002 ms
PC1> trace 192.168.20.2
trace to 192.168.20.2, 8 hops max, press Ctrl+C to stop
1 192.168.10.1 10.002 ms 9.001 ms 9.001 ms
2 *192.168.20.2 21.003 ms (ICMP type:3, code:3, Destination port unreachable)

Подключим теперь узел PC3 к порту коммутирующего модуля, работающего в L3-режиме.

ESW1#sho run int fa1/2
Building configuration...
Current configuration : 111 bytes
!
interface FastEthernet1/2
no switchport
ip address 192.168.30.1 255.255.255.0
duplex full
speed 100
end

Настройки самого хоста PC3 стандартны.

PC3> sho ip
NAME : PC3[1]
IP/MASK : 192.168.30.2/24
GATEWAY : 192.168.30.1
DNS :
MAC : 00:50:79:66:68:02
LPORT : 10004
RHOST:PORT : 192.168.56.1:10005
MTU: : 1500

Также убедимся в наличии связности между хостами пользователей.

PC3> ping 192.168.10.2
84 bytes from 192.168.10.2 icmp_seq=1 ttl=63 time=18.002 ms
84 bytes from 192.168.10.2 icmp_seq=2 ttl=63 time=10.502 ms
84 bytes from 192.168.10.2 icmp_seq=3 ttl=63 time=13.502 ms
84 bytes from 192.168.10.2 icmp_seq=4 ttl=63 time=17.502 ms
84 bytes from 192.168.10.2 icmp_seq=5 ttl=63 time=22.503 ms
PC3> ping 192.168.20.2
84 bytes from 192.168.20.2 icmp_seq=1 ttl=63 time=10.501 ms
84 bytes from 192.168.20.2 icmp_seq=2 ttl=63 time=20.003 ms
84 bytes from 192.168.20.2 icmp_seq=3 ttl=63 time=14.502 ms
84 bytes from 192.168.20.2 icmp_seq=4 ttl=63 time=18.002 ms
84 bytes from 192.168.20.2 icmp_seq=5 ttl=63 time=16.002 ms

Мостовая группа на маршрутизаторе

Обычные маршрутизаторы Cisco (без вспомогательного коммутирующего модуля) могут выполнять коммутацию Ethernet кадров, поступающих на физические интерфейсы или подынтерфейсы, объединённые в мостовую группу. По своим возможностям интерфейсы, объединённые в такую группу, очень похожи на интерфейсы обычного L2 или L3 коммутатора.

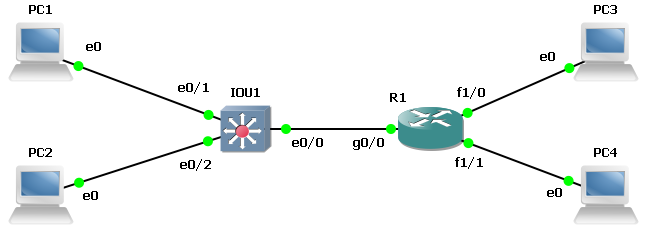

Соберите схему, представленную на рисунке ниже. В качестве маршрутизатора R1 используйте устройство Cisco серии 7200. Коммутатор IOU1 – обычный L2-коммутатор IOS on Unix, подключаемый к схеме с помощью Oracle Virtual Box.

Хосты конечных пользователей PC1, PC2 и PC3 помещаем в одну IP-подсеть 192.168.0.0/24. Между ними будет выполняться коммутация. Узел PC4 будет иметь адрес 192.168.1.2/24 (из другой подсети) и при обмене трафика с ним должна выполняться маршрутизация. Узлы PC1 и PC2, конечно же, могут быть размещены в одной виртуальной локальной сети, тогда коммутация трафика между ними будет выполняться с помощью IOU1. Однако мы умышленно разместим их разных виртуальных локальных сетях (VLAN 10 и VLAN 20), чтобы коммутация выполнялась маршрутизатором R1. Между IOU1 и R1 настраивается транк, в котором передаются необходимые виртуальные сети (VLAN 10 и VLAN 20). Приступим к настройке.

На коммутаторе IOU1 создадим необходимые виртуальные сети и произведём настройку интерфейсов так, как показано ниже.

IOU1#sho vla bri
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Et0/3, Et1/0, Et1/1, Et1/2
Et1/3, Et2/0, Et2/1, Et2/2
Et2/3, Et3/0, Et3/1, Et3/2
Et3/3
10 up active Et0/1
20 down active Et0/2
1002 fddi-default act/unsup
1003 token-ring-default act/unsup
1004 fddinet-default act/unsup
1005 trnet-default act/unsup
IOU1#sho run int e0/1
Building configuration...
Current configuration : 93 bytes
!
interface Ethernet0/1
switchport access vlan 10
switchport mode access
duplex auto
end
IOU1#sho run int e0/2
Building configuration...
Current configuration : 93 bytes
!
interface Ethernet0/2
switchport access vlan 20
switchport mode access
duplex auto
end
IOU1#sho run int e0/0
Building configuration...
Current configuration : 140 bytes
!
interface Ethernet0/0
switchport trunk encapsulation dot1q
switchport trunk allowed vlan 10,20
switchport mode trunk
end
IOU1#sho int tru
Port Mode Encapsulation Status Native vlan
Et0/0 on 802.1q trunking 1
Port Vlans allowed on trunk
Et0/0 10,20
Port Vlans allowed and active in management domain
Et0/0 10,20
Port Vlans in spanning tree forwarding state and not pruned
Et0/0 10,20

На физическом интерфейсе Gi0/0 маршрутизатора R1 создадим два подынтерфейса, соответствующие созданным ранее виртуальным локальным сетям.

R1#sho run int gi0/0
Building configuration...
Current configuration : 111 bytes
!
interface GigabitEthernet0/0
no ip address
duplex full
speed 1000
media-type gbic
negotiation auto
end
R1#sho run int gi0/0.10
Building configuration...
Current configuration : 63 bytes
!
interface GigabitEthernet0/0.10
encapsulation dot1Q 10
end
R1#sho run int gi0/0.20
Building configuration...
Current configuration : 63 bytes
!
interface GigabitEthernet0/0.20
encapsulation dot1Q 20
end

На маршрутизаторе R1 включим поддержку IRB (Integrated routing and bridging), укажем версию протокола STP, которая будет использоваться, а также произведём объединение трёх интерфейсов в группу.

R1#conf t
Enter configuration commands, one per line. End with CNTL/Z.
R1(config)#bridge irb
R1(config)#bridge 1 protocol ieee
R1(config)#int gi0/0.10
R1(config-subif)#bridge-group 1
R1(config-subif)#int gi0/0.20
R1(config-subif)#bridge-group 1
R1(config-subif)#int fa1/0
R1(config-if)#bridge-group 1
R1(config-if)#^Z
R1#sho bridge 1 verbose
Total of 300 station blocks, 300 free
Codes: P - permanent, S - self
Flood ports (BG 1) RX count TX count
GigabitEthernet0/0.10 0 0
GigabitEthernet0/0.20 0 0
FastEthernet1/0 0 0

Настроим хосты PC1, PC2 и PC3 и проверим наличие связности между ними.

PC1> sho ip
NAME : PC1[1]
IP/MASK : 192.168.0.2/24
GATEWAY : 192.168.0.1
DNS :
MAC : 00:50:79:66:68:00
LPORT : 10001
RHOST:PORT : 192.168.56.101:10001
MTU: : 1500
PC2> sho ip
NAME : PC2[1]
IP/MASK : 192.168.0.3/24
GATEWAY : 192.168.0.1
DNS :
MAC : 00:50:79:66:68:01
LPORT : 10002
RHOST:PORT : 192.168.56.101:10002
MTU: : 1500
PC3> sho ip
NAME : PC3[1]
IP/MASK : 192.168.0.4/24
GATEWAY : 192.168.0.1
DNS :
MAC : 00:50:79:66:68:03
LPORT : 10004
RHOST:PORT : 192.168.56.1:10003
MTU: : 1500
PC1> ping 192.168.0.3
84 bytes from 192.168.0.3 icmp_seq=1 ttl=64 time=19.503 ms
84 bytes from 192.168.0.3 icmp_seq=2 ttl=64 time=19.502 ms
84 bytes from 192.168.0.3 icmp_seq=3 ttl=64 time=19.503 ms
84 bytes from 192.168.0.3 icmp_seq=4 ttl=64 time=19.502 ms
84 bytes from 192.168.0.3 icmp_seq=5 ttl=64 time=19.503 ms
PC1> ping 192.168.0.4
84 bytes from 192.168.0.4 icmp_seq=1 ttl=64 time=10.501 ms
84 bytes from 192.168.0.4 icmp_seq=2 ttl=64 time=19.503 ms
84 bytes from 192.168.0.4 icmp_seq=3 ttl=64 time=19.502 ms
84 bytes from 192.168.0.4 icmp_seq=4 ttl=64 time=19.503 ms
84 bytes from 192.168.0.4 icmp_seq=5 ttl=64 time=19.502 ms

На маршрутизаторе R1 просмотрите сетевую статистику для интерфейсов в группе, а также мостовую таблицу.

R1#sho bridge 1 verbose
Total of 300 station blocks, 297 free
Codes: P - permanent, S - self
BG Hash Address Action Interface VC Age RX count TX count
1 68/0 0050.7966.6800 forward Gi0/0.10 - 0 17 17
1 69/0 0050.7966.6801 forward Gi0/0.20 - 0 6 5
1 6B/0 0050.7966.6803 forward FastEthernet1/0 - 0 11 10
Flood ports (BG 1) RX count TX count
GigabitEthernet0/0.10 0 0
GigabitEthernet0/0.20 0 0
FastEthernet1/0 0 0

Для обеспечения маршрутизации между узлами группы и хостом PC4 необходимо настроить виртуальный интерфейс BVI, номер которого должен соответствовать номеру созданной ранее группы. Также требуется произвести настройку физического интерфейса Fa1/1.

R1#sho run int BVI 1
Building configuration...
Current configuration : 60 bytes
!
interface BVI1
ip address 192.168.0.1 255.255.255.0
end
R1#sho run int fa1/1
Building configuration...
Current configuration : 96 bytes
!
interface FastEthernet1/1
ip address 192.168.1.1 255.255.255.0
duplex auto
speed auto
end
R1#sho ip ro
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
+ - replicated route, % - next hop override
Gateway of last resort is not set
192.168.0.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.0.0/24 is directly connected, BVI1
L 192.168.0.1/32 is directly connected, BVI1
192.168.1.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.1.0/24 is directly connected, FastEthernet1/1
L 192.168.1.1/32 is directly connected, FastEthernet1/1

С помощью команды bridge 1 route выберите протокол, маршрутизация пакетов которого должна выполняться.

R1(config)#bridge 1 route ?
clns ISO CLNS
decnet DECnet
ip IP
ipx Novell IPX
R1(config)#bridge 1 route ip

Произведите настройку пользовательского хоста PC4. Убедитесь в наличии L3-связности между узлом PC4 и остальными пользовательскими хостами.

PC4> sho ip
NAME : PC4[1]
IP/MASK : 192.168.1.2/24
GATEWAY : 192.168.1.1
DNS :
MAC : 00:50:79:66:68:02
LPORT : 10006
RHOST:PORT : 192.168.56.1:10005
MTU: : 1500
PC4> ping 192.168.0.2
84 bytes from 192.168.0.2 icmp_seq=1 ttl=63 time=18.502 ms
84 bytes from 192.168.0.2 icmp_seq=2 ttl=63 time=19.502 ms
84 bytes from 192.168.0.2 icmp_seq=3 ttl=63 time=19.503 ms
84 bytes from 192.168.0.2 icmp_seq=4 ttl=63 time=19.502 ms
84 bytes from 192.168.0.2 icmp_seq=5 ttl=63 time=49.506 ms
PC4> sho arp
ca:04:32:b8:00:1d 192.168.1.1 expires in 23 seconds
PC4> trace 192.168.0.2
trace to 192.168.0.2, 8 hops max, press Ctrl+C to stop
1 192.168.1.1 8.501 ms 9.501 ms 9.501 ms
2 *192.168.0.2 19.502 ms (ICMP type:3, code:3, Destination port unreachable)

На маршрутизаторе R1 и коммутаторе IOU1 изучите текущее состояние протокола STP.

R1#sho spanning-tree 1 brief
Bridge group 1
Spanning tree enabled protocol ieee
Root ID Priority 32768
Address ca04.32b8.001c
This bridge is the root
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 32768
Address ca04.32b8.001c
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 300
Interface Designated
Name Port ID Prio Cost Sts Cost Bridge ID Port ID
-------------------- ------- ---- ----- --- ----- -------------------- -------
FastEthernet1/0 128.5 128 19 FWD 0 32768 ca04.32b8.001c 128.5
GigabitEthernet0/0.1 128.8 128 4 FWD 0 32768 ca04.32b8.001c 128.8
GigabitEthernet0/0.2 128.9 128 4 FWD 0 32768 ca04.32b8.001c 128.9
IOU1#sho spanning-tree vla 10
VLAN0010
Spanning tree enabled protocol ieee
Root ID Priority 32768
Address ca04.32b8.001c
Cost 100
Port 1 (Ethernet0/0)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 32778 (priority 32768 sys-id-ext 10)
Address aabb.cc00.0100
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 300 sec
Interface Role Sts Cost Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Et0/0 Root FWD 100 128.1 Shr
Et0/1 Desg FWD 100 128.2 Shr
IOU1#sho spanning-tree vla 20
VLAN0020
Spanning tree enabled protocol ieee
Root ID Priority 32768
Address ca04.32b8.001c
Cost 100
Port 1 (Ethernet0/0)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 32788 (priority 32768 sys-id-ext 20)
Address aabb.cc00.0100
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 15 sec
Interface Role Sts Cost Prio.Nbr Type
------------------- ---- --- --------- -------- --------------------------------
Et0/0 Root FWD 100 128.1 Shr
Et0/2 Desg FWD 100 128.3 Shr

На маршрутизаторе R1 установите приоритет моста равный 65000. Выясните, как изменилось распределение ролей коммутаторов и портов с точки зрения STP. Объясните произошедшие изменения.

R1(config)#bridge 1 priority 65000
R1(config)#do sho span bri
Bridge group 1
Spanning tree enabled protocol ieee
Root ID Priority 32778
Address aabb.cc00.0100
Cost 4
Port 8 (GigabitEthernet0/0.10)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 65000
Address ca04.32b8.001c
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 15
Interface Designated
Name Port ID Prio Cost Sts Cost Bridge ID Port ID
-------------------- ------- ---- ----- --- ----- -------------------- -------
FastEthernet1/0 128.5 128 19 FWD 4 65000 ca04.32b8.001c 128.5
GigabitEthernet0/0.1 128.8 128 4 FWD 0 32778 aabb.cc00.0100 128.1
GigabitEthernet0/0.2 128.9 128 4 FWD 4 65000 ca04.32b8.001c 128.9

На линке между маршрутизатором R1 и коммутатором IOU1 выполните перехват пользовательского и служебного трафика и внимательно проанализируйте его с помощью Wireshark.

Добавить комментарий


Защитный код
Обновить
