Лабораторная работа QinQ

Цель работы

Познакомить студентов с работой технологии QinQ, часто применяемой в сетях операторов, либо локальных сетях крупных компаний. Построение сети производится при помощи эмулятора GNS3.

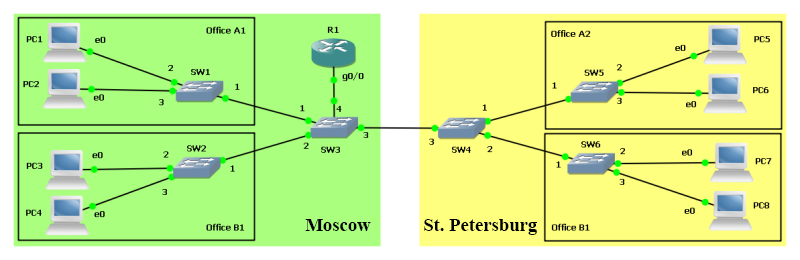

Схема сети

Описание работы

Данная лабораторная работа эмулирует сеть оператора, имеющего точки присутствия в двух городах: Москве и Санкт-Петербурге. Оператор предоставляет клиентам L2-связность, при этом не ограничивая их одной виртуальной сетью, то есть провайдер принимает от клиентов 802.1Q транк. Также оператор обеспечивает маршрутизацию между виртуальными сетями одного клиента.

В данной работе не планируется изучение настройки QinQ на реальных коммутаторах, поэтому в качестве L2-устройств подойдут обычные коммутаторы эмулятора (Ethernet switch). В качестве маршрутизатора используется модель Cisco 7200 серии с рекомендованной преподавателем версией операционной системы (IOS).

Оборудование SW1, SW5, PC1, PC2, PC5 и PC6 принадлежит компании A. Компании B принадлежит следующее оборудование: SW2, SW6, PC3, PC4, PC7 и PC8. Оператор связи обладает маршрутизатором R1 и двумя коммутаторами (SW3 и SW4).

В таблице ниже представлено соответствие между клиентскими компьютерами, номерами виртуальных сетей и их IP-адресами.

ПК VLAN IP-адрес
PC1 2 192.168.0.2
PC2 3 192.168.1.2
PC3 2 192.168.2.2
PC4 3 192.168.3.2
PC5 2 192.168.0.3
PC6 3 192.168.1.3
PC7 2 192.168.2.3
PC8 3 192.168.3.3

Так как номера виртуальных сетей клиентов перекрываются, нет возможности их передавать через обычный транк между городами.

  • Выполните все отмеченные на схеме подключения и включите оборудование.
  • На коммутаторах SW1, SW2, SW5 и SW6 выполните все необходимые настройки для подключения клиентских компьютеров. Интерфейсы №1 должны быть настроены в режиме транка.
  • Назначьте IP-адреса, маски подсетей и шлюзы по умолчанию на всех ПК обеих компаний. В качестве шлюза укажите IP-адрес, у которого первые три октета совпадают с адресом рабочей станции, а последний равен 1. Например, для PC1 в качестве шлюза по умолчанию должен быть настроен адрес 192.168.0.1. Маски подсетей должны быть равны /24. Таким образом, назначение сетевых параметров для узла PC1 производится с помощью команды ip 192.168.0.2/24 192.168.0.1. Просмотреть существующие настройки можно с помощью команды sho ip.

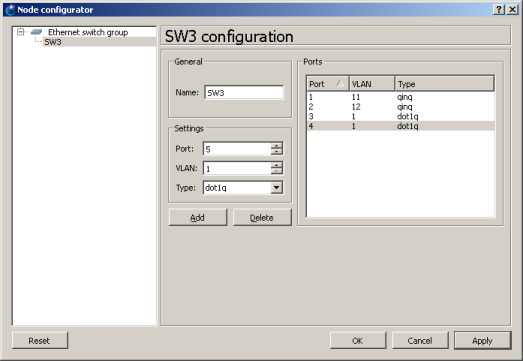

  • Настройте коммутатор SW3 так, как показано на рисунке ниже. Порты, к которым подключены транки клиентов должны находиться в режиме qinq. Номер VLAN при этом означает присваиваемую внешнюю метку, с помощью которой кадры одного клиента будут отличаться от кадров другого клиента. Таким образом, клиенту A в сети оператора сопоставлена виртуальная сеть VLAN 11, тогда как для второго клиента – VLAN 12. Внутренняя метка, получаемая через транк от клиента, не меняется, происходит лишь добавление дополнительного тега.

  • Произведите настройку коммутатора SW4 аналогично коммутатору SW3.
  • Убедитесь с помощью команды ping (с соответствующими аргументами) в наличии связи между компьютерами в Москве и соответствующими им хостами в Санкт-Петербурге.
  • С помощью сетевого анализатора Wireshark перехватите трафик между коммутаторами клиента и оператора, например, SW1 и SW3. Убедитесь в нормальном функционировании транка.

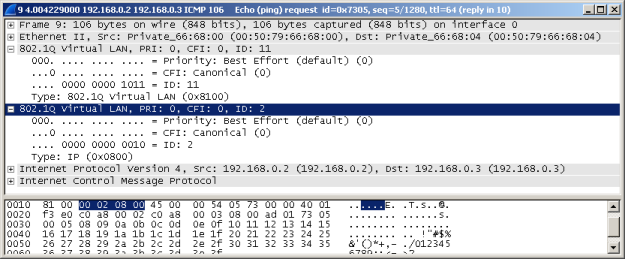

  • С помощью сетевого анализатора Wireshark перехватите трафик между двумя коммутаторами оператора, то есть на линке между Москвой и Санкт-Петербургом. Сгенерируйте трафик между PC1 и PC5. Изучите перехваченные кадры, убедитесь в наличии двойной метки 802.1Q.

  • На маршрутизаторе R1 включите интерфейс Gi0/0.
  • Перейдите в режим конфигурирования подынтерфейса Gi0/0.112. С помощью команды encapsulation dot1Q 11 second-dot1q 2 укажите, что настраиваемый подынтерфейс должен обрабатывать трафик с двойной меткой. Сначала указывается внешняя метка, затем с помощью опции second-dot1q указывается внутренняя метка.
  • Настройте IP-адрес 192.168.0.1 с маской /24 на подынтерфейсе Gi0/0.112.
  • Для подынтерфейсов Gi0/0.113, Gi0/0.122 и Gi0/0.123 произведите аналогичные настройки (обрабатываемые метки и IP-адреса).
  • Убедитесь со всех хостов в доступности шлюза по умолчанию.
  • Перехватите трафик на линке между R1 и SW3 и проанализируйте его. Какие метки присутствуют во фреймах?
  • Убедитесь, что на данном этапе с каждого хоста доступны все остальные узлы даже те, что расположены в сетях другой компании.
  • На маршрутизаторе R1 настройте списки доступа (ACL) так, чтобы запретить передачу трафика между IP-сетями, принадлежащими разным компаниям.
  • * На технической площадке оператора в Санкт-Петербурге установите маршрутизатор R2 и подключите его к коммутатору SW4 аналогично подключению R1 к SW3.
  • * Предложите отказоустойчивое решение, позволяющее защититься от падения одного из маршрутизаторов так, чтобы L3-связность между разными IP-сетями одного клиента сохранялась.
  • * Реализуйте предложенное в предыдущем пункте решение.
