Введение

Уже очень долгое время компания ASUS присылала для тестирования в нашу сетевую лабораторию беспроводные маршрутизаторы и точки доступа, совершенно игнорируя беспроводные сетевые адаптеры с интерфейсами PCIE и USB. Наконец-то пришла пора исправить этот пробел и представить нашим читателям обзор беспроводной сетевой карты ASUS USB-AC68 с интерфейсом USB 3.0. Данная модель позволяет осуществлять подключения к существующим беспроводным сетям на скоростях до 600 Мбит/с в диапазоне 2.4 ГГц и до 1300 Мбит/с в диапазоне 5 ГГц, то есть карта ASUS USB-AC68 обладает беспроводной формулой AC1900. Рассмотрим её подробнее!

Внешний вид и аппаратная платформа

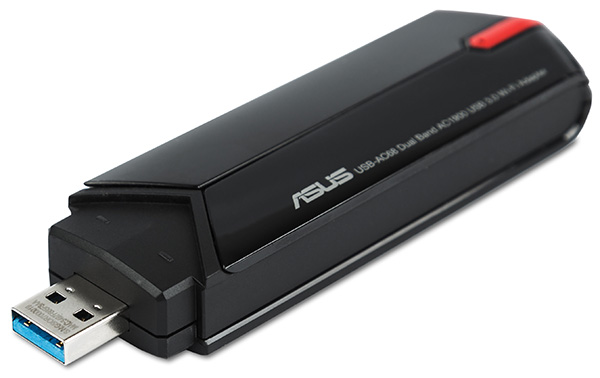

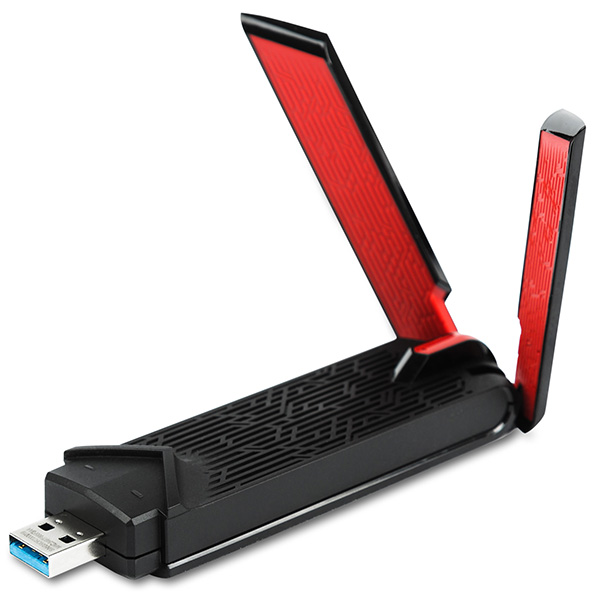

Беспроводная сетевая карта ASUS USB-AC68 обладает чёрным пластиковым корпусом с красными вставками и двумя внешними антеннами. Внешние антенны поворотные и позволяют фиксироваться в одном из трёх положений.

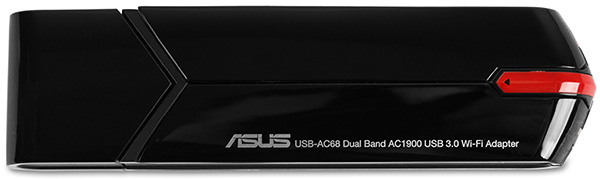

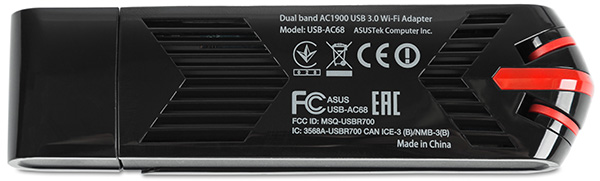

На лицевой стороне (если у подобного устройства в принципе может быть лицевая сторона) размещён световой индикатор голубого цвета, с помощью которого можно визуально определить наличие подключения к беспроводной сети. Внешний вид тестируемой модели почему-то вызывал у нас стойкую ассоциацию с садящейся на какой-либо тёмный предмет маленькой чёрной птичкой с красными крылышками.

Габаритные размеры устройства составляют 115х30х18 мм при массе равной всего 44 грамма. Забегая вперёд, стоит отметить, что всего антенн у модели USB-AC68 четыре: две внешние и две внутренние, позволяющие устройству работать в режиме 3х4 MIMO (3T4R), то есть динамически могут задействоваться три антенны на передачу и четыре на получение данных.

Значительная часть корпуса модели представляет из себя вентиляционную решётку для лучшего охлаждения микросхем, так как быстрые беспроводные адаптеры обычно потребляют много энергии и могут заметно нагреваться.

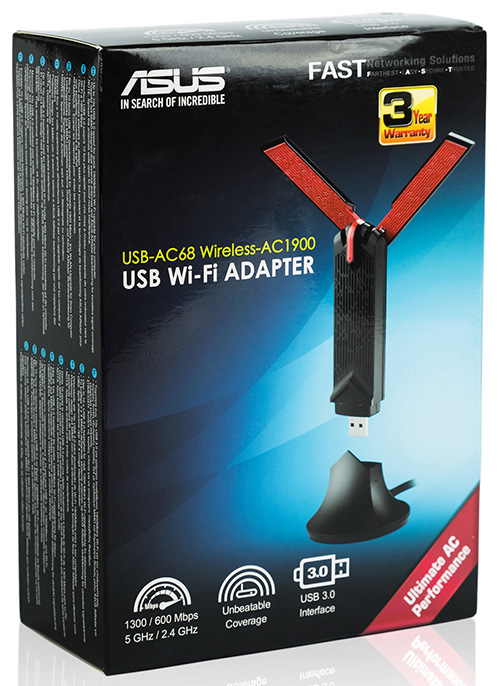

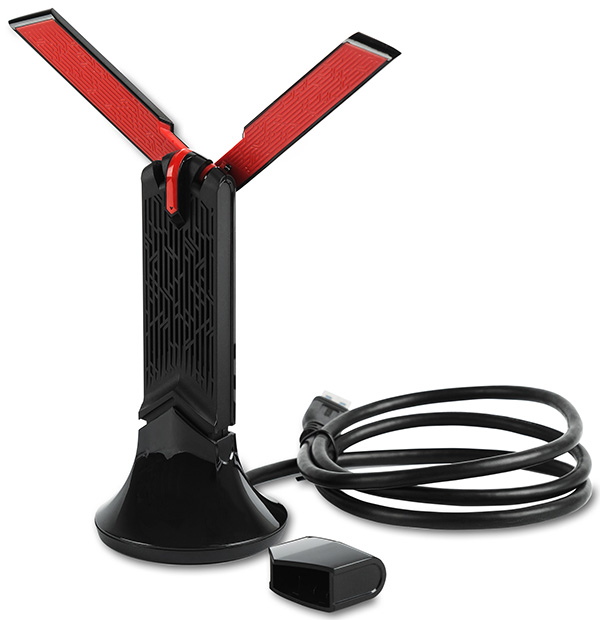

Вместе с сетевой картой поставляется диск с драйверами, гарантийная книжка и краткая инструкция по подключению устройства. Стоит также отметить, что в комплекте идёт USB-удлинитель с подставкой, позволяющие более удобно разместить карту на столе или иной горизонтальной поверхности. Подставка не магнитная, но с утяжелителем, её нижняя поверхность резиновая и позволяет присасываться к гладким предметам. Длина кабеля около одного метра, чего, на наш взгляд, будет достаточно большинству пользователей.

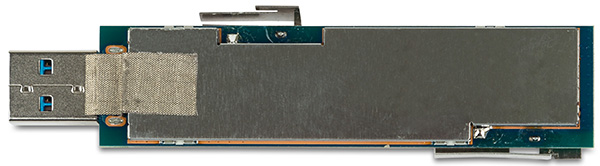

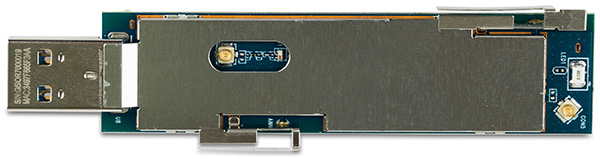

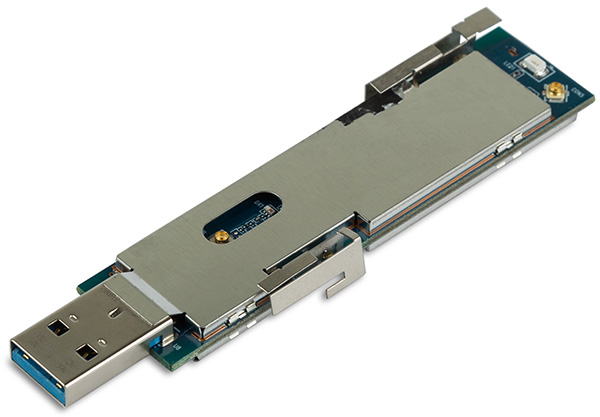

Заглянем теперь внутрь корпуса ASUS USB-AC68. Электронная начинка устройства представлена единственной текстолитовой платой, основные элементы на которой размещены с обеих сторон. К сожалению, все микросхемы скрыты под защитными экранами и не доступны для обозрения. На плате расположены два гнезда для подключения внешних антенн, а также две внутренние несъёмные антенны. Беспроводная сетевая карта ASUS USB-AC68 построена на базе чипа Realtek RTL8814AU.

На этом мы заканчиваем изучение аппаратной платформы устройства и переходим непосредственно к тестированию.

Тестирование

Перед тем как непосредственно перейти к нагрузочному тестированию, нам бы хотелось познакомить читателя с основными параметрами тестового стенда. В качестве генератора нагрузки мы использовали утилиту JPerf версии 2.0.2. Тестирование проводилось для одного, пяти и пятнадцати параллельных TCP-соединений при размещении беспроводного маршрутизатора и сетевой карты в непосредственной близости друг от друга (от одного до трёх метров).

Компонент ПК Ноутбук
Материнская плата ASUS Maximus VIII Extreme ASUS M60J
Процессор Intel Core i7 6700K 4 ГГц Intel Core i7 720QM 1.6 ГГц
Оперативная память DDR4-2133 Samsung 64 Гбайта DDR3 PC3-10700 SEC 16 Гбайт
Сетевая карта ASUS RT-AC88U
PCE-AC88
Atheros AR8131
Операционная система Windows 7 x64 SP1 Rus Windows 7 x64 SP1 Rus

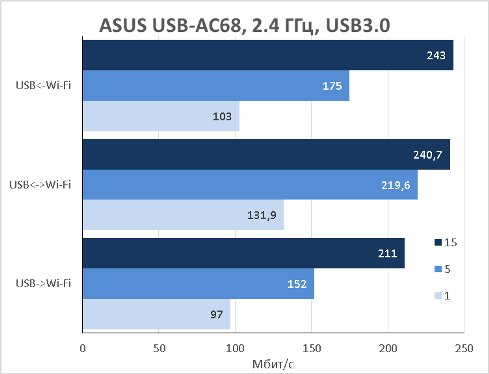

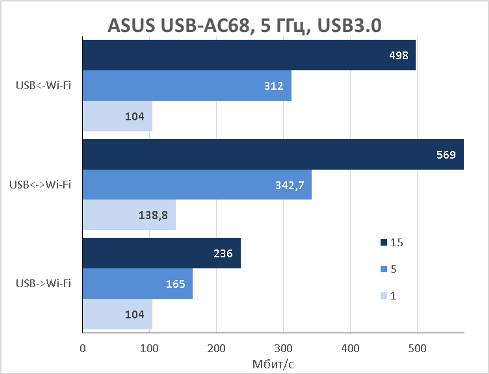

Беспроводная сетевая карта ASUS USB-AC68 обладает интерфейсом USB 3.0, поэтому мы произвели её подключение к соответствующему интерфейсу нашего тестового компьютера. Работу беспроводной сети обеспечивал беспроводной маршрутизатор ASUS RT-AC88U, о котором мы уже рассказывали ранее. Измерение производительности производилось для обоих беспроводных диапазонов: 2.4 и 5 ГГц. Результаты измерений представлены на диаграммах ниже.

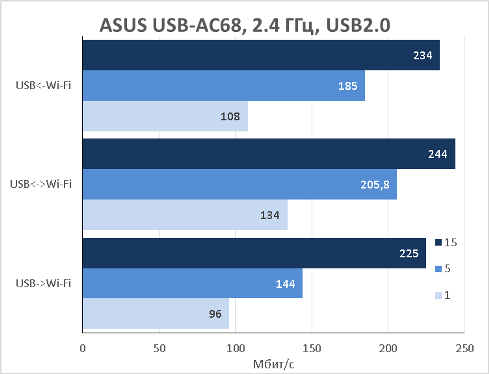

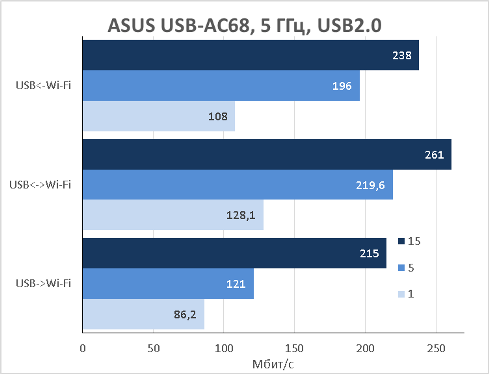

К сожалению, ещё не все ноутбуки и стационарные компьютеры обладают портом USB 3.0, поэтому мы решили выяснить, какие скорости будут доступны тем пользователям, которые подключат беспроводную сетевую карту ASUS USB-AC68 к порту USB 2.0.

Как видно из представленных выше диаграмм, интерфейс подключения беспроводной сетевой карты практически не оказывает влияния на скорость передачи пользовательских данных в диапазоне 2.4 ГГц. Для подключений в диапазоне 5 ГГц версия интерфейса USB начинает играть значительную роль, однако такое влияние будет заметно лишь в ситуации, когда беспроводные устройства в принципе в состоянии достичь подобных скоростей (быстрый беспроводной маршрутизатор или точка доступа, хороший уровень сигнала, отсутствие помех и так далее).

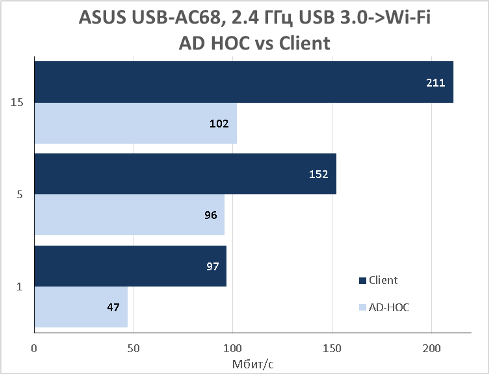

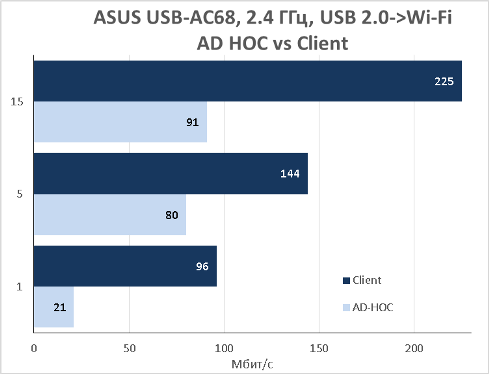

Не обошли мы стороной и работу ASUS USB-AC68 в режиме AD HOC для диапазона 2.4 ГГц. Полученные скорости оказались заметно ниже тех, что продемонстрировала беспроводная сетевая карта в режиме клиента Wi-Fi, однако в основном это обусловлено ограничениями операционной системы. В качестве беспроводного клиента использовалась сетевая карта ASUS PCE-AC88. Размещённые ниже диаграммы содержат сравнение скоростей передачи пользовательских данных в направлении USB->Wi-Fi при работе карты в режимах ad hoc и беспроводного клиента. Как и всегда, измерение скоростей производилось для одного, пяти и пятнадцати одновременных TCP-подключений. Стоит также заметить, что максимальная скорость, на которой происходило подключение беспроводного клиента к ad hoc сети, не превышала 300 Мбит/с.

Естественно, мы не могли не выяснить, как нагревается беспроводная сетевая карта ASUS USB-AC68 в процессе работы. Для измерения температуры мы использовали наш лабораторный пирометр ADA TempPro-2200. Максимальное значение температуры теплоотводящего экрана внутри корпуса, которое нам удалось получить, составляло 47°С при температуре воздуха в комнате 27°С.

Заключение

В принципе, мы остались довольны новой беспроводной сетевой картой ASUS USB-AC68 с интерфейсом USB 3.0, позволяющей значительно увеличить производительность персональных компьютеров и ноутбуков при работе с беспроводной сетью. Модель USB-AC68 поддерживает все современные беспроводные протоколы IEEE 802.11 a/b/g/n/ac и идеально подходит даже тем пользователям, которые предъявляют высокие требования к внешнему виду устройств. Использованная беспроводная формула позволит выжать максимум из большинства современных маршрутизаторов (до 600 Мбит/с в диапазоне 2.4 ГГц и до 1300 Мбит/с для подключений на частотах в 5 ГГц). Внешние поворотные антенны совместно с технологией AiRadar позволят не только увеличить скорость передачи данных, но и расширить зону покрытия.

Сильные стороны беспроводного адаптера ASUS USB-AC68 перечислены ниже:

  • хорошие скорости передачи данных в обоих беспроводных диапазонах;
  • поддержка USB 3.0;
  • наличие USB-удлинителя и подставки;
  • стильный дизайн;
  • возможность работы в режиме ad hoc;
  • наличие внешних поворотных антенн;
  • простая установка.

К сожалению, мы не можем не указать и на недостаток устройства:

  • отсутствует фирменная утилита управления устройством.

На момент написания обзора средняя цена на беспроводную сетевую карту ASUS USB-AC68 в интернет-магазинах Москвы составляла 4800 рублей. Мы надеемся на значительное снижение цены после того, как устройство появится в продаже в бóльшем количестве магазинов.
